1、概  述

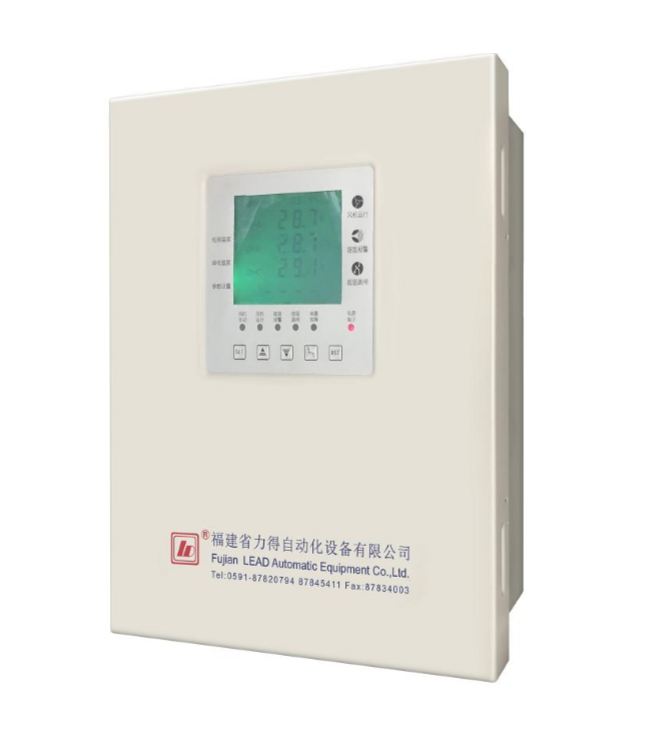

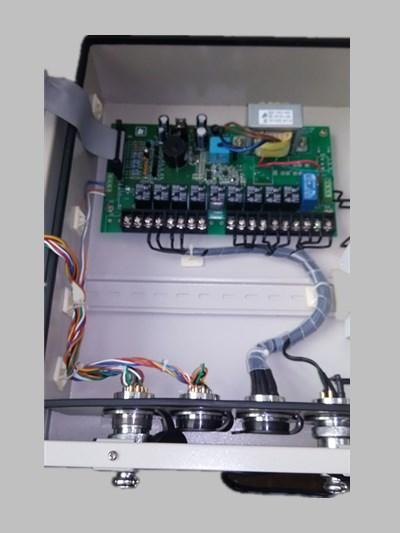

LD-BK10-220Y系列干式变压器温度控制器(简称温控器)是专为核电站用干式变压器安全运行设计的一种智能控制器。该温控器采用单片机技术，利用预埋在干式变压器三相绕组中的三只铂热电阻来检测及显示变压器绕组的温升，能够自动启停冷却风机对绕组进行强迫风冷，并能控制超温报警及超温跳闸输出，以保证变压器运行在安全状态。

LD-BK10-220Y系列干式变压器温度控制器具有良好的扩展性，可根据用户需求扩展多组控制输出接点(如两组超温报警、两组超温跳闸输出)，可根据用户需求扩展特殊功能并控制输出，也可根据用户需求将控制输出接点容量设计达到5A/220VDC。其主要设计特点有：

    ◆ 采用线性度高的铂电阻(Pt100)进行绕组温度检测与控制，提高了系统的可靠性。

◆ 采用新技术对温控器的参数进行保护，并实现断电数据保存。

◆ 采用液晶显示器和LED 显示灯，使温控器的工作状态及测量值的显示更加直观。

◆ 综合应用单片机技术，能有效地判别传感器开路等故障信号，保证了变压器在停、送电情况下，温控器不会误发超温报警或超温跳闸等信号。

2、技术指标

2.1 测量范围：  -30.0℃～240.0℃

2.2 测量精度：  精度等级  1级(温控器0.5级，传感器B级)

              分辨率 　 0.1℃

2.3 使用条件：  环境温度  -20℃～+55℃

              相对湿度  < 95％(25℃)

                电源电压  AC220V(+10％，-15%)

                电源频率  50HZ或60HZ(±2HZ)

2.4 温控器功耗：≤8W

2.5 温控器重量：约5kg

2.6 执行标准:  生产标准：  JB/T7631-2005《变压器用电子温控器》

             通过的认证：ISO9001：2008国际质量管理体系认证

             通过的试验：IEC61000-4：2002 国际标准

             GB/T17626-2008《电磁兼容试验和测量技术》标准

2.7 继电器触点输出：风机触点容量：7A/250VAC(最大容量)

                  控制输出容量：5A/250VAC；5A/30VDC(阻性)

2.8 Pt100传感器引线采用三线制，其探头尺寸：Ф4mm×40mm

2.9 温控器外型尺寸：400+1mm´320+1 mm´110+1mm(高´宽´厚)

3、功能与型号分类

型  号	功                能
LD-BK10-220YD	三相测量并液晶显示；输入开路及故障自检显示并输出；冷却风机自动启停输出；超温报警显示并输出；超温跳闸显示并输出；风机手动控制/自动控制两种状态显示、输出及相互切换；各通道显示值数字补偿；“黑匣子”功能；风机定时启停控制功能；输出状态检测。
LD-BK10-220YE	同LD-BK10-220YD型，增加三路独立的4~20mA模拟电流输出。
LD-BK10-220YF	同LD-BK10-220YD型，增加RS-485/232串行通讯功能。
LD-BK10-220YG	同LD-BK10-220YD型，增加一路机房环境温度监测与控制。
LD-BK10-220YI	同LD-BK10-220YD型，增加一路变压器铁心温度测量及报警。

注：若用户对温控器有其它特殊的技术要求，请在订货时加以说明。
