8路有源双绞线视频接收机

产品描述

产品介绍

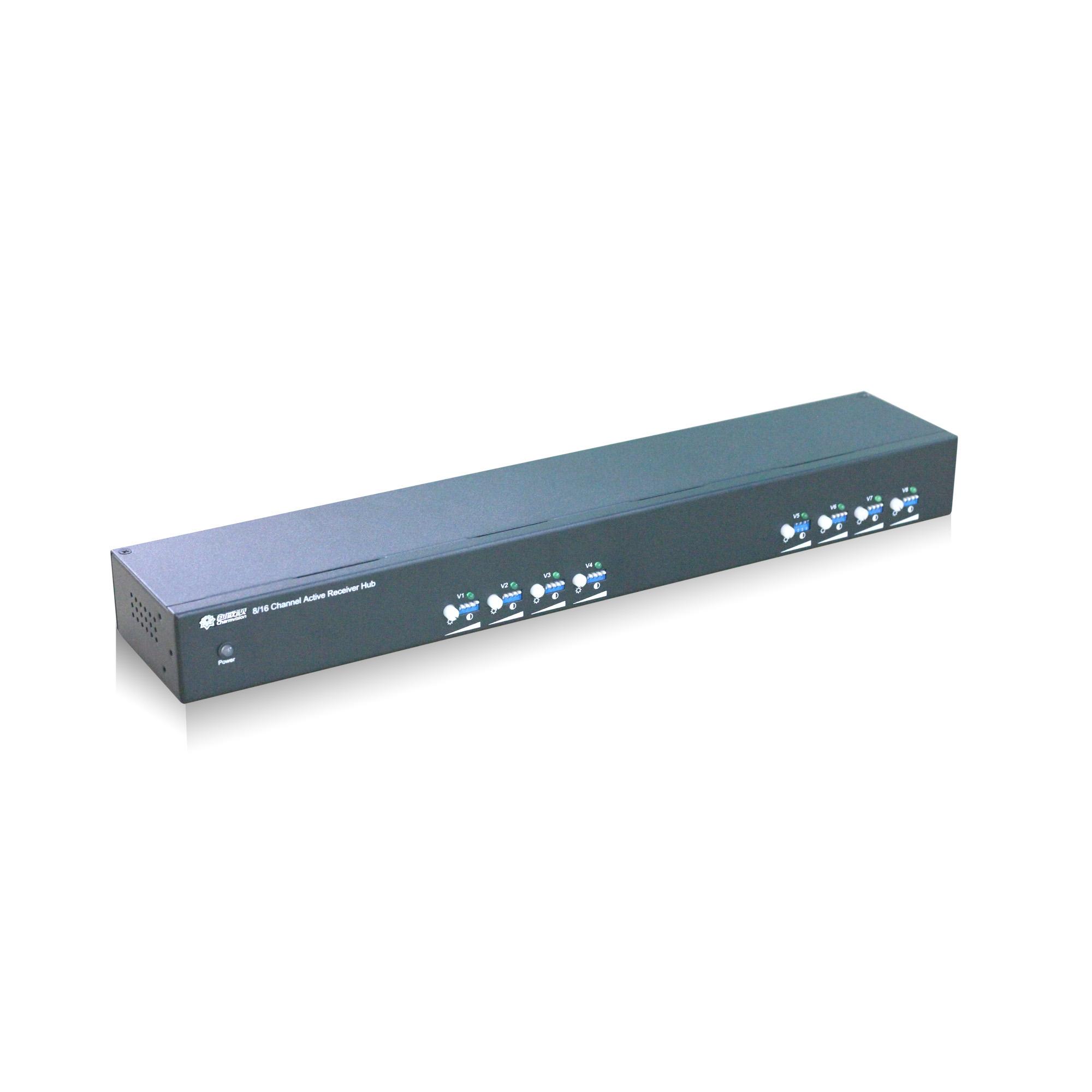

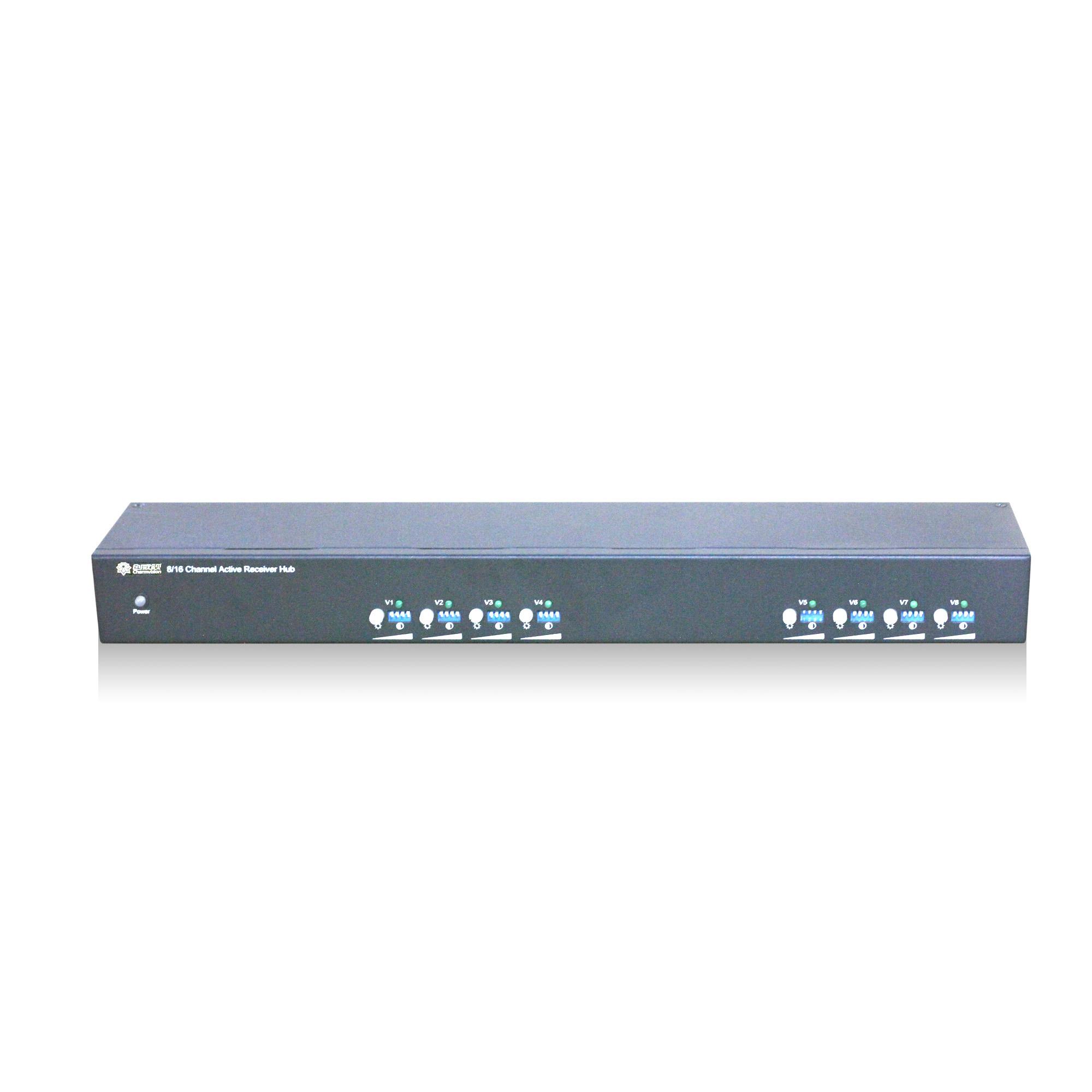

ETV8D-P是一款高性能的双绞线视频传输器接收机，使用五类或五类以上非屏蔽双绞线作为传输介质，实时接收由发射器传输的单色或彩色PAL、NTSC、SECAM等制式的基带视频信号。

可以与ETV1800或ETV1200搭配组合使用，与ETV1800组合时，传输距离为1800米；与ETV1200组合使用时，传输距离为1200米；与ETV350组合时，传输距离为900米。

可根据传输距离简单地设置发射器和接收器的拨码开关来使传输达到最佳效果，调试简单，使用方便。

ETV8D-P具有很强的干扰抑制能力，当电话、控制数据、音频、多路视频、甚至低压电源共缆传输时，各种信号之间互不干扰，仍然可以正常工作。内建瞬态冲击保护措施，有较强的环境适应能力，可以广泛应用在安防传输、多媒体教学、多媒体广告播放等系统。

产品特点

19英寸1U机架设计。

实时接收清晰的8路视频信号。

高质量的视频效果。

可搭配不同规格发射器，传输距离0~1800米可调节。

超强干扰抑制。

三级防雷设计。

视频、电源指示。

超强抗干扰设计。

外接供电，性能更加稳定。

SMT表贴工艺设计。

技术参数

信号接口	BNC 母制、UTP+/-接线柱
接收路数	8路视频
接收距离	1~1800米
频率响应	DC to 6MHz
共模抑制比	0 to 6MHz 60dB（典型）
阻抗	BNC端：75Ω 接线端：100Ω
DC环路电阻	18Ω/100m
分布电容	<62pF/m
抗干扰能力	内置抗静电、感应雷击保护
适用制式	NTSC、PAL、SECAM、CCIR
网线规格	CAT5、CAT5E、CAT6屏蔽或非屏蔽线缆，建议用非屏蔽线缆
线缆阻抗	100Ω±20Ω
外壳材料	铁壳
外观颜色	黑色
工作温度	-20℃~+70℃
储藏温度	-30℃~+70℃
存储湿度	0~95%（无凝结）
电源供电	AC220V
功耗	<7W
重量	2.0Kg
外形尺寸(LWH)	430×85×45mm
