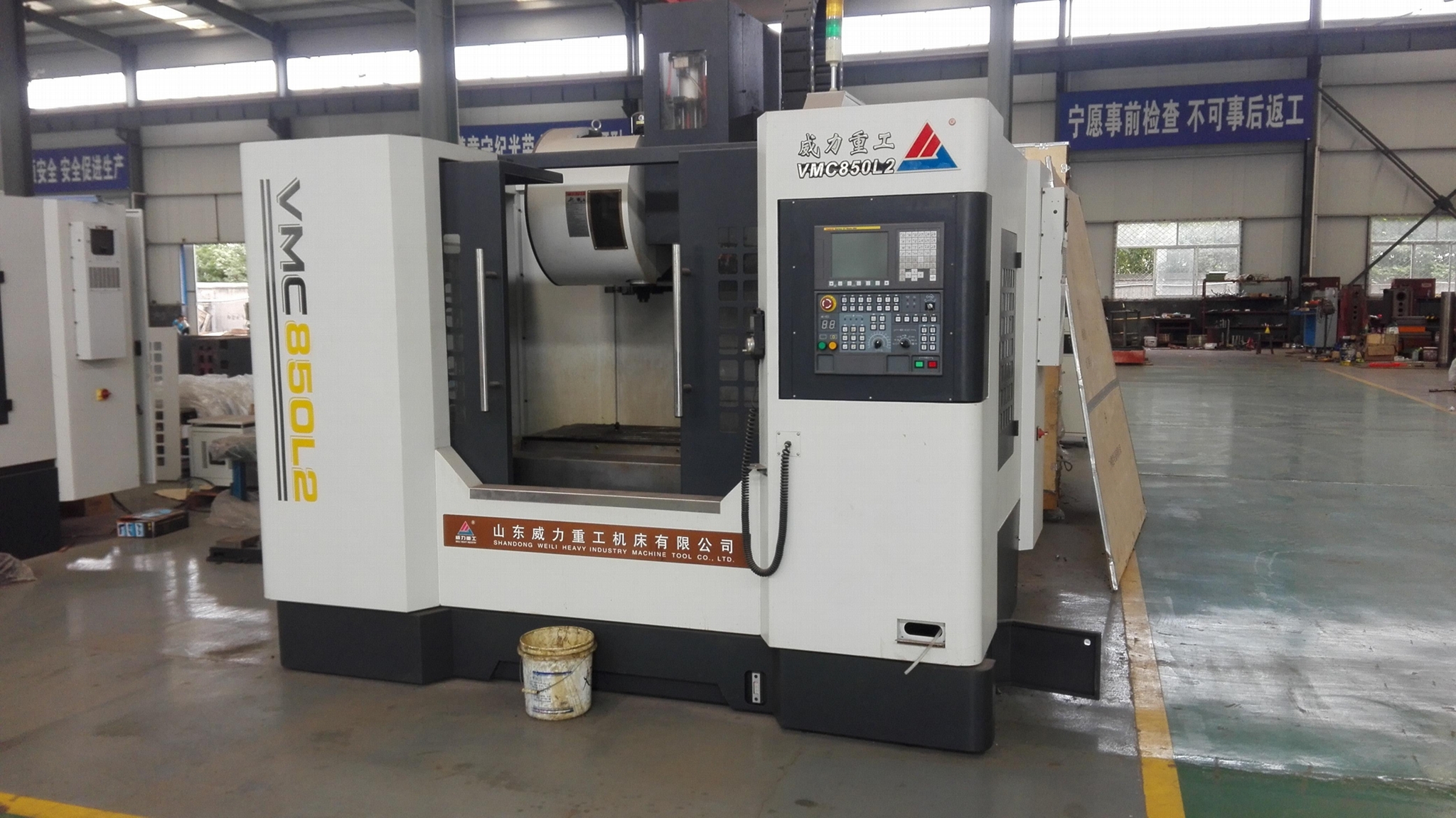

VMC850立式加工中心

型号：	VMC850
品牌：	威力重工
原产地：	中国
类别：	工业设备 / 通用机械 / 机床
标签︰	VMC850立式 , 立式加工中心 , 850立式加工中心
单价：	¥6666 / 件
最少订量：	1 件

发送查询

产品描述

山东威力重工生产的这款WMC-A线性导轨立式加工中心是我公司工程师师傅吸收国外先进制造技术，经过多次改进升级的产品。该产品工艺手段成熟，产品质量稳定，技术指标和软硬件配置均处于国内先进水平。采用三维同步设计，FEM有限元分析等一流研发手段。

　　一、VMC850立式加工中心主要配置：

　　1.树脂砂铸件（国产）

　　2.主轴（台湾）

　　3.滚珠丝杆及精密螺母C3级（台湾）

　　4.增压缸(台湾)

　　5.线性滑轨（国产）

　　6.油漆（台湾）

　　7.轴承（日本）

　　8.进口联轴器

　　9.导轨防护罩（台湾）

　　10.电动润滑系统(不含润滑泵)(国产)

　　11.冷却水系统(无水泵,水箱）(国产)

　　12.空气楞伽管线一套（不含空压机，油水分离器）（国产）

　　13.主轴同步带和手带（台湾）

　　14.导轨副系淬火磨削

　　15.氮气平衡系统（可选）

　　工件在一次装夹后，可连续地完成铣、钻、镗、铰、攻丝等多种工序的加工，适用于小型零件如板件、盘件、壳体、模具等复杂零件的切削加工。广泛应用于机械制造、汽车、模具、航空航天等行业。

　　二、VMC850立式加工中心主要技术参数：

机床型号Model of machine tool			VMC850
项目Project		单位Unit	规格 Specification
工作台 Worktable	工作台尺寸（长宽）Table size (LengthWidth)	mm	1050×500
	工作台T型槽T-slot	mm	5-18×90
	承载力Max.weight on table	Kgs	450
行程 Travels	X轴最大行程X axis	mm	800
	Y轴最大行程Y axis		500
	Z轴最大行程Z axis		500(600)
	主轴中心至立柱导轨距离Spindle center to column		575
	主轴端面至工作台面距离spindle nose to worktable		110-610
主轴 Spindle	主轴锥孔型号Spindle taper		BT40
	主轴套筒规格Spindle sleeve		Φ150
	主轴传动方式Drive model		同步带Synchronous belt
	主轴转速Spindle speed	rpm	8000
刀库 Tool magazine	刀库形式Form of tool magazine		圆盘式机械手换刀Disc type
	刀具容量Capacity of tool magazine	把Tools	24
	刀具最大直径×长度Max.tool diameter × Length	mm	Φ80×200
	刀具最大重量Max.tool weight	kgs	8
	换刀时间（刀对刀）Tool change time（tool to tool）	sec(")	1.8
电机 Motor	主轴电机功率Spindle motor	kw	7.5/11
	三轴伺服电机功率Servo motor		1.8/1.8/3.0
	冷却电机Cooling motor		0.76
滚珠丝杆规格 Ball screw			4012
X/Y/Z轴导轨形式 Guide way			35/45/35
X/Y/Z轴进给速度 Feed speed of each axis		mm/min	20-6000
X/Y/Z轴快速移动速度 Rapid movement speed in X/Y/Z		mm/min	20000
X/Y/Z轴定位精度 Positioning		mm	0.01
X/Y/Z轴重复定位精度 Repeatability		mm	0.005
控制系统 Controller			FANUC 0i mate-MD
工作气压 Air pressure required		kgf/cm²	≥6
电源容量 Power consumption		KVA	15
外形尺寸（长×宽×高） Outer dimension(lengthwidthheight)		m	2.7×2×2.7
机床约重 Machine gross weight		t	5
