ZR206开关柜无线测温装置

一、产品概述

根据当前用电负荷迅速增长的情况和电力工业技术发展的要求，高压开关正在向自诊断、智能化的方向发展，从定期检修转向状态检修。本系列产品采用无线电射频通讯技术，实现了高压开关断路器或母线连接点的温升在线监测，满足了状态检修的要求。

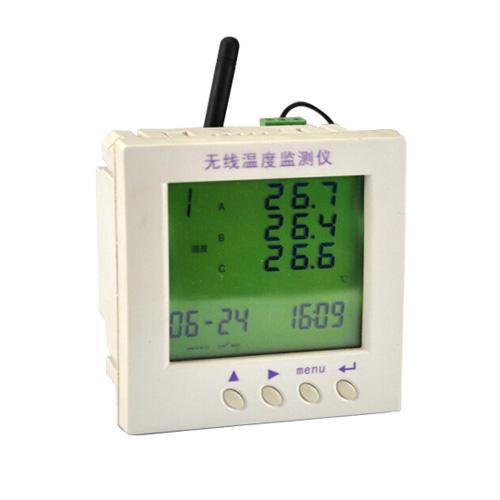

ZR206是一整套十分先进、实用的适用于高中低压开关的电气节点无线测温装置。本装置集无线温度测量、数据记录、数据分析和控制功能于一体，可实现对电气节点温度的实时监控，通过后台数据上传，可方便快捷的了解各电气节点的温度情况。使用本装置可直接替代手持红外测温设备，且测温精度高，是配套电力测温系统的理想之选。

二、产品特点

1、采用无线电射频技术，实现高压被测端与显示仪表的隔离传输，无线信号传输能突破电柜内金属的屏蔽。
2、一机能检测多达十二个柜内温升点，实现超温报警、自动排风、低温加热等功能。
3、本装置提供无源传感器或有源传感器两种测温传感器；
   无源传感器：其运用小CT、磁饱和技术，从一次电流回路取电，一次电流300A~5000A范围内均可稳定工作，无需更换。
   有源传感器：采用电池平稳供电，根据温度情况实时修改发射频率，功耗小，寿命长，可维持运行4~5年。
4、车用级元件及收发组件安装方便，表带式直接卡扣在电缆或母排上，环形传感器只需拉出手车就可完成安装，对于老设备改造十分简单方便，不会降低电柜原有的绝缘性能。
5、无线信号采用开放的频段，微功率发射符合国家无线电管理规定，对其它设备不产生干扰。
6、电磁兼容（EMC）特性好，抗干扰适应能力强，适合于630A~5000A的各种型号的断路器、隔离开关、闸刀等高压设备的安装应用。
7、完善的报警方式，可设置两种温度点，高温排风、超温跳闸。


三、适用场合

·移开式开关柜断路器，动静触头连接点测温
·电缆接头处测温
·隔离开关母线连接点温升监测
·发电厂大电流出线回路监视母线连接处的温升
·高压大电流母线连接处温升监测
·户外高压隔离闸刀接触点温升测温

四、主要技术指标
1. 测温范围：0~150℃    精度 ±1.5% FS

2. 测温传感器：日本进口高精度、高温热敏电阻，6路触头发热点＋1路柜内温度，可选择增加3路或6路母线接头测温。

3. 适应开关设备的种类： 现有市场提供的开关设备的型号、规格等一般都能适用，按用设备结构，配置不同的安装方式。

4. 无线通信频率：433MHz  发射功率： <10mW

5. 通讯输出接口（选择配置）：RS485　MODBUS协议　

波特率： 4800

6. 显示仪表的电源及功耗：AC220V土15%  ≤5W

7. 温度传感器模块的供电方式：取自一次电流感应式

8. 传感器组件供电的一次电流范围：30A~5000A

9. 系统及传感器组件承受母线冲击电流能力： 100kA  1秒

10 超温报警输出：继电器接点容量220VAC/5A

（无源接点三常开，标准配置）

11. 加热输出： 220VAC/5A（无源输出二常开，选择配置）

12. 高温排风输出（选择配置）：220VAC/5A（无源输出—常开）

14. 出厂设定：

14.1 加热输出（选择配置）：当温度<5℃或湿度>75%RH时加热继电器输出

14.2超温二级报警：任意一路温度超过设定值时报警（出厂设定：80℃）

14.3超温一级报警：任意一路温度超过超温报警一+5℃

14.4 高温排风输出：触头温度>设定值时输出AC220V；

触头温度<设定值-5℃断开（出厂设定：50℃）
