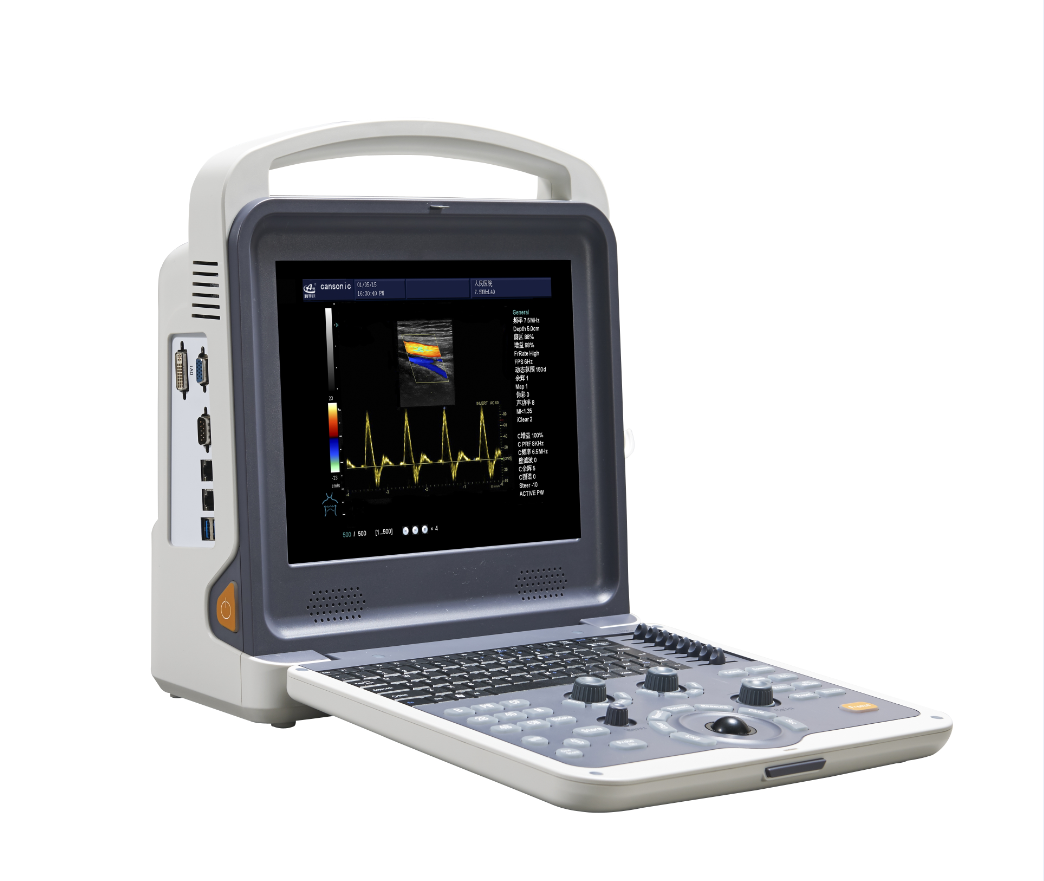

便携式全数字彩色多普勒超声诊断仪   K6





临床应用范围：

用于临床超声诊断检查。主要对人体的腹部器官（肝、胆、胰、脾、肾）、妇产科、心脏、甲状腺、小器官、泌尿科、浅表、矫形外科诊断与分析，可对肝、胆、胰、脾、肾、颈动脉、肠道、乳腺等部位的血流进行超声诊断、检查。

1．  系统通用功能基本描述：

1.1   高分辨率宽屏液晶监视器，图像分辨率≤0.5mm,可显示头发丝；

1.2  全数字彩色超声诊断系统主机，高分辨率血流显像技术；

1.3  二维灰阶成像单元，斑点噪音抑制技术、高保真影像技术、全数字波束形成器；

1.4  彩色多普勒血流成像单元、能量多普勒血流成像单元、方向性能量多普勒

血流成像单元、PW多普勒血流成像单元、M型成像单元；

1.5  组织优化成像技术、 iclear 程序化扫描技术、自适应彩色伪差去除技术，

自动频谱跟踪测量、3K-10K扩展脉冲成像技术、多倍信号并行处理技术；

1.6  主机动态范围≥150dB ，0-150dB可视可调；

★1.7  便携式翻盖结构，整机净重重小于6公斤；

1.8  支持在手机上通过同品牌APP，实时观察彩超图像。

1.9  十二项技术参数仅用单一旋钮自主调节。

2．  探头规格：

2.1  纯净波宽频带变频探头，可视可调基波中心频率≥8种，频率组合≥30种；

2.2  电子凸阵探头：（2-5.5MHZ）具有组织谐波功能；

电子线阵探头：（7.5-12.0MHZ）具有组织谐波功能；

电子微凸探头：（5.0-9.0MHZ）具有组织谐波功能；

2.3  可选配凸阵、线阵、内窥探头等其他探头并可与金属穿刺架配合使用；

2.4  采用260芯探头插座；

3．  二维图像主要参数：

3.1  聚焦：发射聚焦区域全屏全域，数字化动态全程接收聚焦；

3.2  总增益调节≥100dB、B/M/D/CFM可独立调节增益、STC分段≥8；

3.3  最大图像深度≥280mm、系统动态范围≥130dB、灰阶成像显示≥128级；

3.4  PSHI TM 宽带频移，优化组织谐波成像；

3.5  放大功能：全景放大和局部放大，放大级数≥10级；

3.6  预设模式：针对不同的检查脏器，可预置最佳化图像的检查，

预设数量：≥8种，用户可以自定义条件。

3.7  具有超声图像一键全屏功能

4．  频谱多普勒；

4.1  方式：脉冲波多谱勒(PWD)；

4.2  取样宽度及位置范围：宽度0.5mm至48mm分级调节；

4.3  角度校正：-80—+80度，入射角度在45—60度之间；

4.4  显示控制：反转显示、零移位、B-刷新、D扩展、多普勒角度校正，

B/D扩展、局放及移位；

4.5  显示方式：速度分散显示、速度显示、能量显示；

4.6  超声功率输出调节：B/M、PWD、CF输出功率可调≥8级；

4.6  频谱伪彩，频谱倒向功能。

5．  彩色多普勒；

5.1  成像方式：彩色多普勒速度图、彩色多普勒能量图、方向性能量图；

5.2  自动彩色技术：单步操作，一键优化彩色多普勒血流；

5.3  扫描速率：全视野，18cm深度时，帧速率≥50帧/秒；

5.4  显示格式：双幅实时显示B＋B/C模式, 双幅显示, B/C模式，

      B/C/Doppler三同步或动态刷新模式；

5.5  线阵探头扫描成像的角度变化范围≥２０度；

★5.6　血流框可以倒置。

6．  系统测量及分析：

6.1  一般测量：距离、面积、周长、容积、角度、时间、斜率、流速、流速比等;

6.2  妇科测量包、产科测量包、心脏功能测量包、小器官测量包、泌尿科测量包

矫形外科测量包等专科测量包；

★6.3  妇科IUD专用测量包,根据测量子宫数据自动推荐合适的节育器;

6.4  多普勒血流测量与分析、外周血管测量与分析。

7.   图像存储、管理、记录与电影回放重现单元:

7.1  系统支持B、M、CF、PW图像,同时支持B/M、B/PW电影回放；

7.2  电影回放幅数≥1000幅；

★7.3  用户信息自动化录入（提供方案）；

7.4  动态图像，静态图像，直接存储，能在普通PC 机上直接观看图像,

图像即时打印技术；

7.5  视频及报告存储拷贝功能；

★7.8 内置电池可续航2小时，交、直流自动转换。

8．  输入/输出信号：

8.1  输入：COM、USB、DICOM；

8.2  输出：VGA、DVI、USB、COM、DICOM；

8.3  连通性：具备医学数字图像和通信DICOM3.0接口软件包。
