赛万特镜面滚压工具外径滚压头订制滚光刀外径滚头外圆型滚压刀



销售热线：18168867143吴先生



详情图片都是产品订做案例展示，订做需要根据您提供的详细数据或图

纸，提供给您更好的方案，需要订做请联系客服！

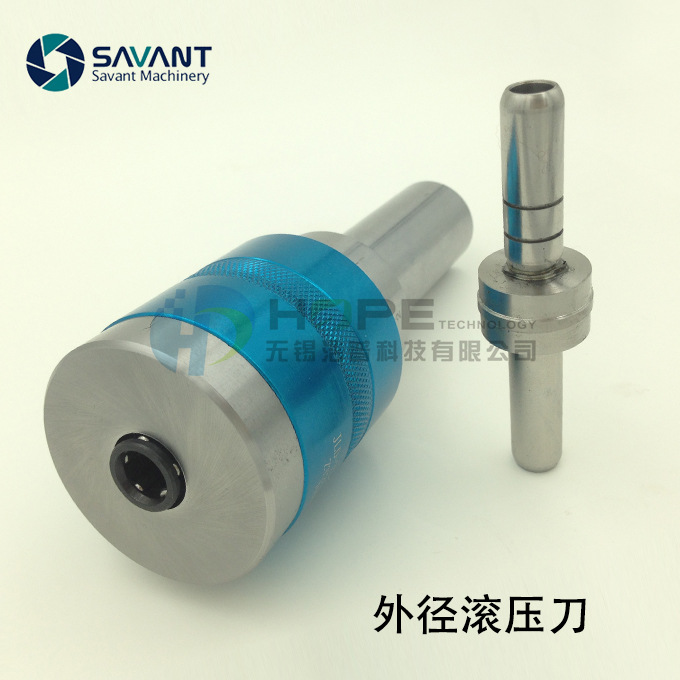

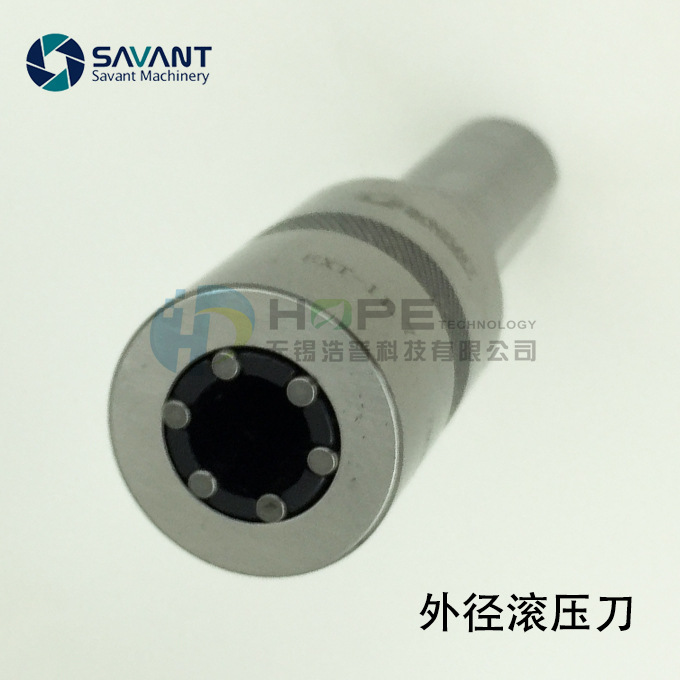

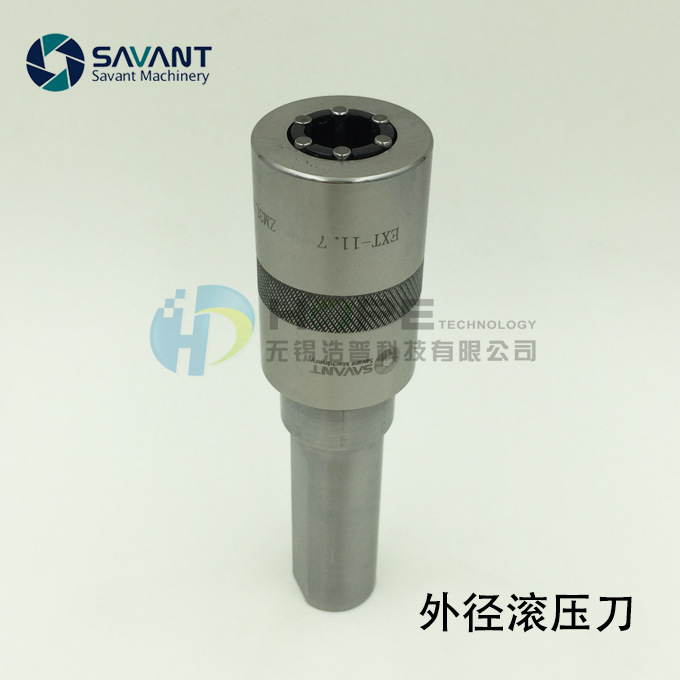

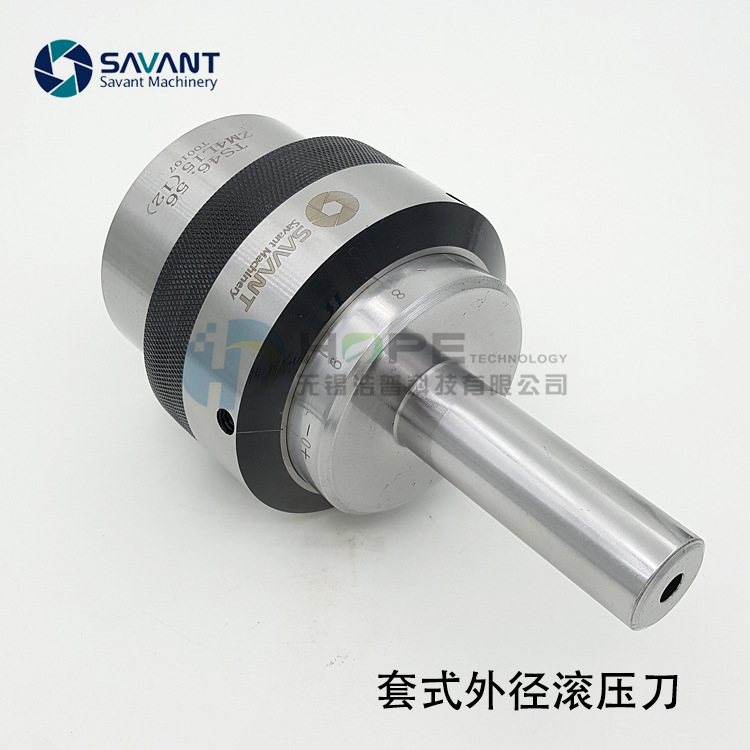

外径滚压刀滚压头 外径台阶型滚压工具滚光刀



操作方法：

选择合适的工具，讲工具装夹在设备的中托板上；

使滚压头与工件轴心相吻合；

本工具工作时可以是工件旋转，也可以是工具旋转，加工的效果是一致的；

滚压时，请使用冷却润滑油；

为了获得效果，请使用合适的滚压量。

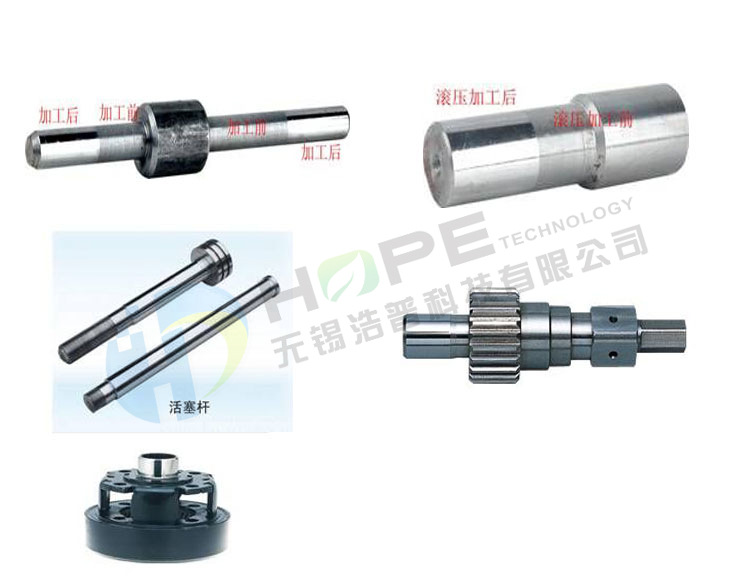

产品加工效果图：









加工条件

1.滚压工具只可对金属材料进行加工，并且材料硬度在HRC40°以下

2.滚压工具必须装夹在旋转给进设备上加工。如钻床、车床、铣床、镗床、加工中心等

3.工作时，应选用清洁的低粘度油性工作液，或低粘度润滑油（钢件采用机油和柴油，铝件采用机油和煤油的混合，比例为3:7；也可采用缝纫机油或变压器油）

4.滚压工具柄部形状根据机床选择





 滚压工具的加工原理

     滚压工具的加工原理就像压路机将凹凸不平的马路压得平整一样，本工具就是用很光滑的滚柱滚压被加工金属表面，将工件表现高凸部分向低凹部分挤压，从而使加工表面达到光滑如镜的效果，是一种塑性加工。。



加工部位的壁厚



        使用滚压工具加工,该工件加工部必需有充分的壁厚(外径是孔径的20%以上),如果薄壁或部分薄壁,加工后会发生变形或降低圆度，碰到此问题可以用以下几个方法解决:1、减少滚压量；2、利用夹具支撑外周；3、在加工薄壁以前实施加工；滚压工具可加工的工件硬度最大上限值为 HRC30，如果碰到高硬度材料加工时由于工具承受压力大，工具寿命会缩短。



转速与进给



工件直径mm Component diameter	4~14.5	15~24	25~44	45~74	75~99	100~139	140~200
转速r/min Rotation speed	1500~1000	1000~800	800~500	700~400	500~300	400~250	300~150
进给速度mm/rev Feed speed	0.1~0.4	0.2~0.6	0.3~1.0	0.4~1.2	0.5~1.5	1.0~2.0	1.2~2.5





另，可根据客户需求，专门设计、制造各类非标型和通用刀具。
