产品介绍

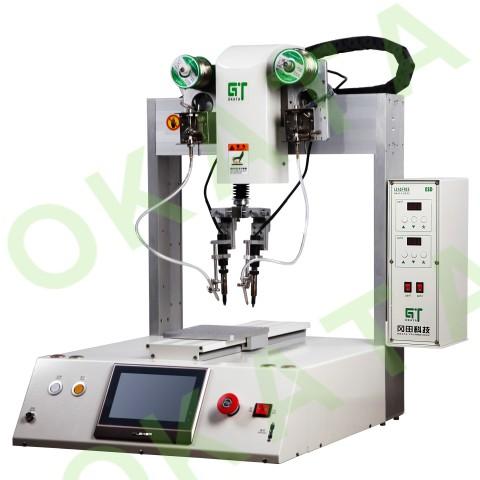

该系列设备属于单Y轴单工作平台焊锡机，支持点焊和拖焊的功能，烙铁头可根据要求定制，采用同步带和马达的特殊装配工艺，彻底解决长期使用后同步带的张紧和松动难题。 注：此设备为标准机器，更大的行程可以根据产品定制。



• 性能优势

• 简单的编程方式，可以直接输入焊点坐标；
• Z轴采用同步带控制；
• 稳定的温控系统让烙铁头温度保持稳定；
• 控制精度在0.02mm范围内在生产过程中确保焊接位置的准确。

• 产品参数

型号 Model No.		GT—HJ331T	GT—HJ431T	GT—HJ531T	GT—HJ541T
外形尺寸		L500×W480×H760（mm)	L600×W580×H760（mm)	L700×W580×H760（mm)	L750×W580×H760（mm)
工作行程	X轴	300mm	400mm	500mm	500mm
	Y轴	300mm	300mm	300mm	400mm
	Z轴	100mm	100mm	100mm	100mm
	R轴	±300°	±300°	±300°	±300°
工作平台		单工作平台 Single platform
轴动速度		0-500mm/s
运动精度	XYZ轴	±0.01mm
	R轴	±0.02°
温度控制		50℃－550℃
温控精度		±2℃（无空气流动，无负载）
送锡速度		０－50mm/s
适用锡丝直径		0.5/0.6/0.8/1.0/1.2mm
工作台负载		8㎏
程序存储		大于100组
驱动方式		精密步进+同步带
控制系统		PLC + PID
通讯口		USB
烙铁头数量		1个/2个(可定制)
温控器		单/双输出
送锡机构		单、双送锡机构
环境温度		0－40℃
相对湿度		20％－90％
气源		0.4~0.6Mpa
电源		220V 50Hz
重量		约30㎏	约40㎏	约45㎏	约50㎏



• 适用行业



  通讯行业：苹果产品数据线、HDMI、RJ45、FPC、高频头等产品适用于该设备焊锡；



  光电行业：led显示屏、led灯带、led整流器、led球型灯、led灯珠等产品适用于该设备焊锡；



  家电行业：空调遥控器、空调控制板、电脑喇叭、电视开关接头等产品适用于该设备焊锡；



  汽车行业：点火开关、汽车油量传感器、导航仪、摩托车闪光灯等产品适用于该设备焊锡；



  玩具行业：玩具手柄连接器、电路板等产品适用于该设备焊锡。



  注：我司能提供专业非标定制服务，能适用于各种电子产品焊锡。



• 公司介绍

   东莞市冈田电子科技有限公司（OKATA ELECTRONICS TECHNOLOGY CO.,LTD)成立于2005年，专注于高精度自动化设备的研发与生产，以“自动焊锡机、自动锁螺丝机和自动点胶机”为核心产品，形成了对汽车、玩具、家电、电子电器等不同行业、不同应用的系列产品和针对性解决方案，逐步发展为行业的领军企业。

 冈田科技是国家科技厅认定的高新技术企业和民营科技企业，拥有发明及实用性专利20多项，通过ISO9001国际质量管理体系认证，螺丝机系列及焊锡机系列机型通过CE认证。总部位于东莞，在北京、苏州等地设有分公司和办事处。　

在高速的成长过程中，公司研发与生产的自动焊锡机、自动锁螺丝机、自动点胶机、高频焊接机及自动化生产线，帮助客户实现高效、智能的自动化生产目标，推进精密自动化设备行业的发展。

 正直、诚信、合作与分享的企业文化和科学规范的管理，凝聚着大量的优秀人才，冈田科技拥有由优秀的百强企业管理人员组成的管理团队和资深结构设计、程序开发、设备调试等技术人员组成的团队，他们在产品开发和维护方面默契合作，将“服务”贯穿于公司运作和管理的每一个细节，赢得客户广泛的信任和支持。

 冈田科技以开放和融和的态度与国内多所著名高校长期保持良好的科研合作关系，不断地研发创新，以满足更多客户的需求。
