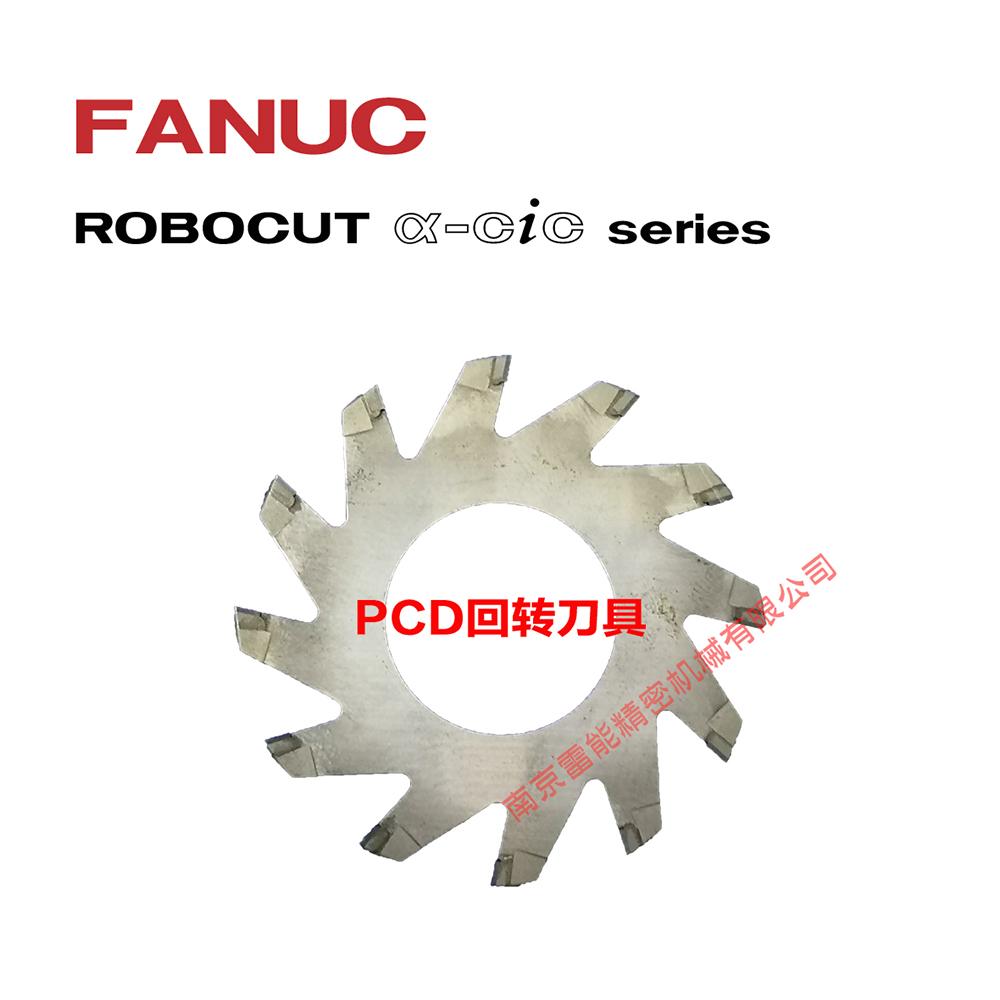

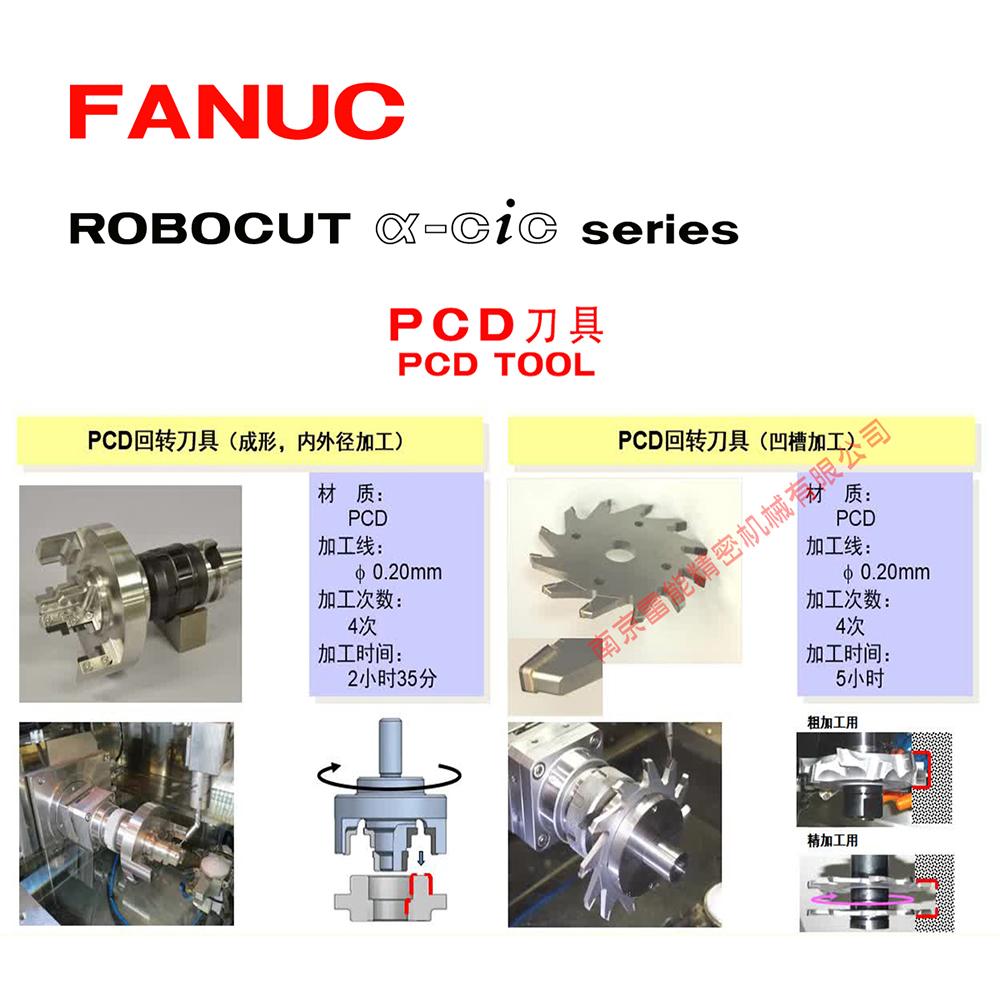

一、设备的型号、规格、参数及性能

1. 设备的主要技术参数：

设备型号		α-C400iC	α-C600iC	α-C800iB
设备规格		400mm×300mm	600mm×400mm	800mm×600mm
工作台	尺寸	626mm×441mm	898mm×620mm	1132mm×820mm
	承载	500Kg	1000Kg	2000Kg
行程	X轴	400mm	600mm	800mm
	Y轴	300mm	400mm	600mm
	Z轴	255mm	310mm	310mm
	斜度	±30°/80mm	±30°/150mm	±30°/150mm
辅助行程	U轴	±60mm	±100mm	±100mm
	V轴	±60mm	±100mm	±100mm

1. 设备的主要技术参

(A)  最大切割效率：330mm2/min

(B)  机床消耗功率：13KVA ；

(C)  电极丝直径：Ф0.10～Ф0.30mm；

(D)  走丝速度：<15 M/min ；

(E)  最佳粗糙度：Ra≤0.19μm；

(F)  精度（按JIS标准）：

         X轴的定位精度：±0.0015mm ；

     X轴的重复定位精度：±0.0015mm ；

     Y轴的定位精度：±0.0015mm ；

     Y轴的重复定位精度：±0.0015mm ；

     U、V轴的定位精度：±0.005mm ；

     U、V轴的重复定位精度：±0.003mm ；

 (G) 高速自动穿线AWF功能（10秒循环，0.10细线可自动穿线）

上述精度指标的校准已在日本工厂完成，以日本工厂出具的出厂精度报告为准。



二、机床的配置功能组成

1. 机床结构：

（1）  高强度优质铸铁床身；

（2）  锥度机构；

（3）  X、Y轴滚珠丝杠和精密直线导轨及交流伺服电机,U、V、Z轴交流伺服电机；

（4）  先进电控系统,高速无电解电源（高频交流电源）；（变频器→控制喷水马达）

（5）  过滤系统及温控装置，配置日本原装大金变频冷水机。

（6）  FANUC Series 31i-WB控制系统；（数控系统）

（7）  线切割工作液箱，格兰富变频水泵；

  2、CNC系统的配置组成功能及其技术性能：

1. CNC的硬件组成：

1. 日本原产FANUC Series 31i-WB系统；
2. 存储卡,硬盘；
3. 配置以太网和USB接口；
4. 15″触摸液晶；
5. RS232接口,USB鼠标接口；
6. 系统接口。

1. CNC的软件组成及操作平台：

操作平台为windows系统。

（3）系统配置功能：

（A） 坐标系：绝对坐标、相对坐标，；

（B） 图形坐标变换、缩放、旋转功能，图形跟踪显示功能；

（C） 直线、圆弧纳米插补功能；

（D） 锥度加工功能；

（E） 短路、断丝处理功能；

（F） 停电记忆功能，加工结束自动停机功能；

（G） 自动对端面、对中心功能；

（H） 自动加过渡圆弧功能（任意）；

（I） 菜单技术、自动编程功能；

（J） 数据传输；

（K） 配备电火花线切割专业加工工艺的专家系统；

（4）CNC系统的技术性能：

• 5轴数控，5轴4个CNC轴联动；
• 锥度加工及补偿功能，加工锥度标准±30°/80mm；

（5）CNC系统运行环境：

1. 温度范围：5-30℃，最佳温度20±0.5℃；
2. 相对湿度：40%-80%RH以下；
3. 机床周围无振源、无粉尘；

3、机床运行环境：

电网标准：电压200V（-10%～10%），频率50HZ；13KVA.

（机器内部有信号防干扰设计）
