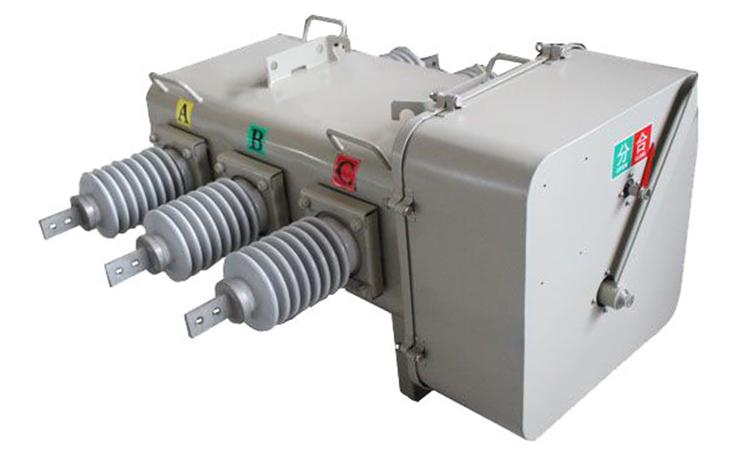

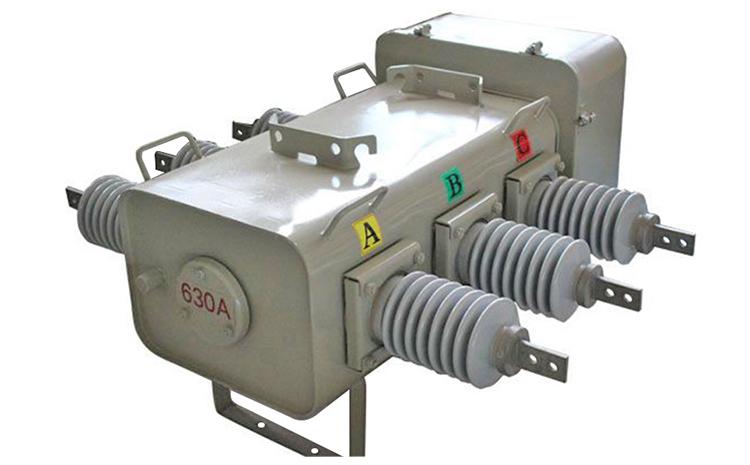

六氟化硫自动重合器_TRD-RC

一、概述：

    六氟化硫自动重合器_TRD-RC，我公司在 LW3 产品基础上技术改进的一款符合国网一二次融合的户外柱上六氟化硫断路器。也是为了实现配电线路自动化而开发的新一代 SF6 自动重合断路器。

    TRD-RC 重合断路器具有短路，过流，单相接地，涌流抑制，冷负荷起动抑制开断，失压闭锁， 负荷侵入动作抑制，自动重合闸等保护功能。TRD-RC 重合断路器与 TRD-LBS 线路分段负荷开关或（CB）线路分段断路器配合构成馈线自动化。 装在变电站引出口 或装在负荷量较大的支线分支点，可在变电站内出线开关动作前迅速， 可靠排除主干线或分支线路瞬间故障和永久故障，并在故障消除后迅速重合恢复供电。可安装于环网线路，放射性线路， 分支线路和用户终端线路。

二、产品主要性能:

1. 极高的可靠性
2. 在整个寿命期间完全免维护
3. 具有高机械寿命和电寿命
4. 整机体积小，重量轻，便于安装
5. 具有标准继电保护和快速自动重合闸功能

三、 使用条件:

1. 周围空气温度：-30℃～+60℃；
2. 海拔高度：不超过 5000 米；
3. 风速不超过 34m/s；
4. 来自开关设备和控制设备外部的振动或地动是可以忽略的；
5. 污秽等级：Ⅳ级；
6. 储存温度-40℃～+85℃。

四、产品主要功能：

1. 适用放射性方式，环网常开方式等动作模式，可按照运行要求整定 I 电流，V 电压， C 计数，T 时间等参数相互配合。
2. 具有单相接地及高阻抗接地保护功能
3. 具有过负荷保护功能
4. 具有相间短路保护功能
5. 具有重合闸功能
6. 具有故障在线检测功能
7. 具有冷负荷起动抑制功能
8. 具有负荷侵入动作抑制功能（过电流方向保护）
9. 具有电源侧失压闭锁功能
10. 具有接地保护定值设定偏差的校正功能
11. 具有追忆功能
12. 通 讯 接 口 ： RS-232/RS-485 通 讯 接 口 和 通 讯 模 块 安 装 位 置 。 通 讯 规 约 IEC60870-5-101 协议/IEC60870-5-104 协议（选项）。支持 DNP3.0 协议，支持 GPRS/CDMA, 中压载波等通讯方式。
13. 本地调试接口 RS232 支持笔记本电脑，掌上电脑查询测量数据，终端参数，定值， 告警数据等。设置终端参数，定值。
14. 具有三遥功能
15. 开关内置 3 只电流互感器，一组零序电流互感器和 6 只电压传感器。以采集配电 网运行参数。电流互感器三只：变比 600:1A，10P10 或 10P20（变比可选）。零序电 流互感器一组：变比 1000:1A 精度为 0.5 级。电压传感器：电源侧 A,B,C 和负荷侧 R,S,T 共有 6 个，变比为：5800/0.4V，精度稳定地保持在 1.0%。
