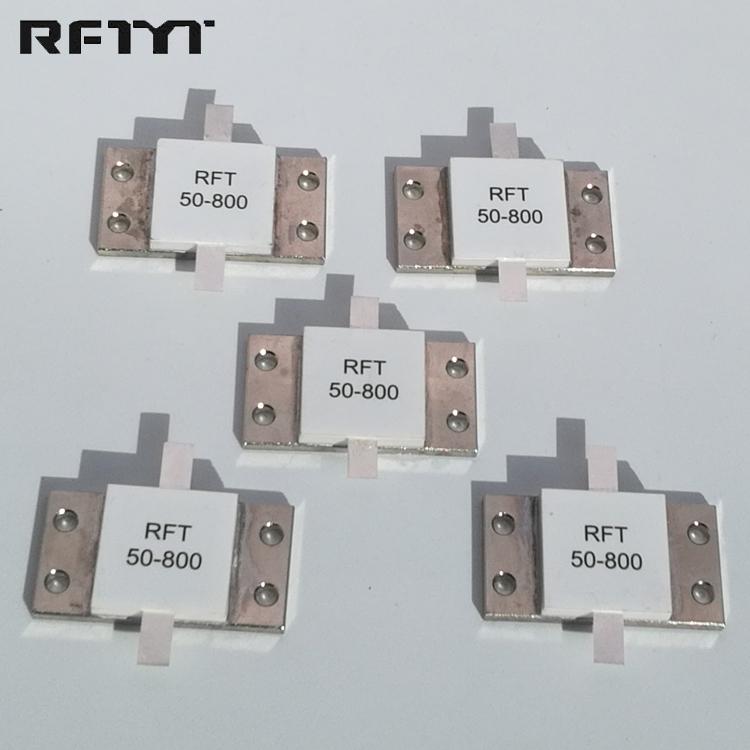

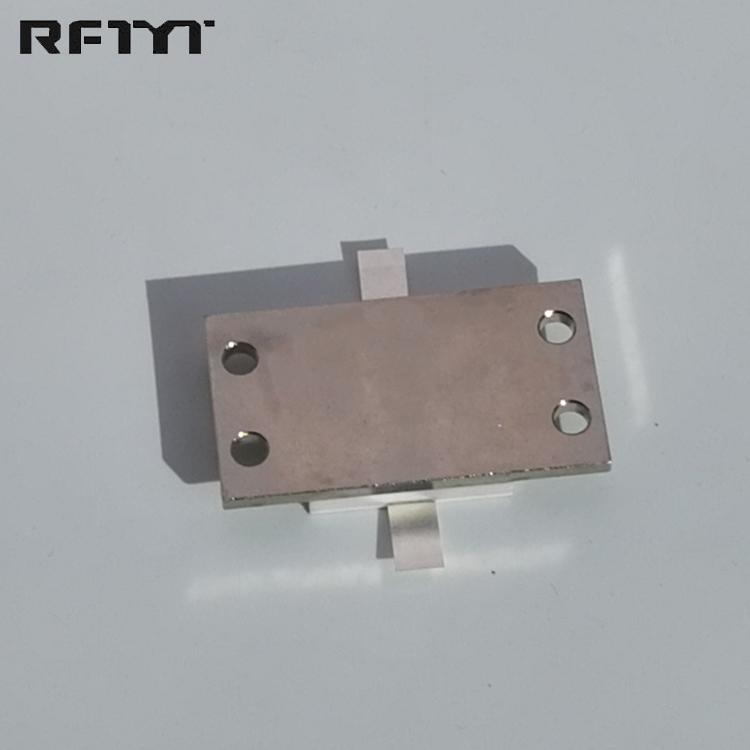

天亚通DC-300MHZ射频电阻器800W 50欧姆法兰式大功率电阻器
型号:RFT50-800BM4840
品牌:天亚通科技
原产地:中国
类别:电子、电力 / 电子元器件 / 电阻器
标签︰DC-300MHZ射频电阻 , 800W 50欧姆法兰电阻 , 大功率电阻器
单价: ¥100 / 件
最少订量:1 件

产品描述

天亚通DC-300MHZ射频电阻器800W 50欧姆法兰式大功率电阻器



■ 特点:



 具有良好的温度特性,抗震能力强。                                           低的插入损耗,高功率处理。



 高品质,性价比高。                                                         可根据客户的需要,定制设计。



 符合ROHS标准。                                                           频率可按用户需求生产。



DC-18.0 GHz 天亚通大功率(Max) 250W 射频电极贴片电阻

型号 额定功率 频率范围 基片材料 驻波比(max) 基片尺寸(W*L*H) 备注
RFT50-10DJ2550 10 W DC-4.0 GHz BeO 1.20 2.5*5.0*1.0 mm DJ 型
RFT50-10DW2550 10 W DC-3.0 GHz BeO 1.20 2.5*5.0*1.0 mm DW 型
RFT50-10DW5025 10 W DC-3.0 GHz BeO 1.20 5.0*2.5*1.0 mm DW 型
RFT50-10DW0404 10 W DC-8.0 GHz BeO 1.20 4.0*4.0*1.0 mm DW 型
RFT50-20DW0404 20 W DC-8.0 GHz BeO 1.20 4.0*4.0*1.0 mm DW 型
RFT50-60DJ0606 60 W DC-4.0 GHz BeO 1.20 6.0*6.0*1.0 mm DJ 型
RFT50-60DW0606 60 W DC-3.0 GHz BeO 1.20 6.0*6.0*1.0 mm DW 型



DC-18.0 GHz 天亚通大功率(Max) 400W 射频单引线贴片电阻

型号 额定功率 频率范围 基片材料 驻波比(max) 基片尺寸(W*L*H) 备注
RFT50-10TM2550 10 W DC-3.0 GHz BeO 1.2 2.5*5.0*1.0 mm I型
RFT50-10TJ2550 10 W DC-3.0 GHz BeO 1.2 2.5*5.0*1.0 mm I型
RFT50-10TM5025 10 W DC-3.0 GHz BeO 1.2 5.0*2.5*1.0 mm T型
RFT50-20TM0404 20 W DC-5.0 GHz BeO 1.20 4.0*4.0*1.0 mm
RFT50-20TM0404-8G 20 W DC-8.0 GHz BeO 1.20 4.0*4.0*1.0 mm
RFT50-30TM0606 30 W DC-5.0 GHz BeO 1.25 6.0*6.0*1.0 mm
RFT50-60TM0606 60 W DC-3.0 GHz BeO 1.25 6.0*6.0*1.0 mm
RFT50-100TM0906 100 W DC-4.0 GHz BeO 1.20 9.0*6.0*1.0 mm T型
RFT50-150TM0906 150 W DC-3.0 GHz BeO 1.20 9.0*6.0*1.0 mm T型
RFT50-150TM6395 150 W DC-3.0 GHz BeO 1.20 6.35*9.5*1.0 mm I型
RFT50-250TM1210 250 W DC-1.5 GHz BeO 1.25 12.0*10.0*1.5 mm
RFT50-400TM1212 400 W DC-1.0 GHz BeO 1.25 12.7*12.7*1.5 mm 引线宽2.4mm



DC-18.0 GHz 天亚通大功率(Max) 800W 射频单引线法兰电阻

型号 额定功率 频率范围 基片材料 驻波比(max) 基片尺寸(W*L*H) 法兰尺寸/孔距 备注
RFT50-10TB1309 10 W DC-6.0 GHz Al2O3 1.20 4.0*4.0*1.0 mm 13.0*4.0/9.0 mm 孔径2.0 mm
RFT50-20TB1176-5G 20 W DC-5.0 GHz BeO 1.20 4.0*4.0*1.0 mm 11.0*4.0/7.6 mm 孔径2.0 mm
RFT50-20TB1176-8G 20 W DC-8.0 GHz BeO 1.20 4.0*4.0*1.0 mm 11.0*4.0/7.6 mm 孔径2.0 mm
RFT50-20TB1309 20 W DC-3.0 GHz BeO 1.20 4.0*4.0*1.0 mm 13.0*4.0/9.0 mm 孔径2.1 mm
RFT50-20TB1309-5G 20 W DC-5.0 GHz BeO 1.20 4.0*4.0*1.0 mm 13.0*4.0/9.0 mm 孔径2.1 mm
RFT50-20TB1309-8G 20 W DC-8.0 GHz BeO 1.20 4.0*4.0*1.0 mm 13.0*4.0/9.0 mm 孔径2.1 mm
RFT50-60TB2014 60 W DC-3.0 GHz BeO 1.20 6.0*6.0*1.0 mm 20.0*6.0/14.0 mm 孔径3.2 mm
RFT50-60TI1310 60 W DC-3.0 GHz BeO 1.20 6.0*6.0*1.0 mm 13.0*6.0/10.0 mm 单孔直向引线
RFT50-60TL1310 60 W DC-3.0 GHz BeO 1.20 6.0*6.0*1.0 mm 13.0*6.0/10.0 mm 单孔左向引线
RFT50-60TR1310 60 W DC-3.0 GHz BeO 1.20 6.0*6.0*1.0 mm 13.0*6.0/10.0 mm 单孔右向引线
RFT50-100TB2014 100 W DC-3.0 GHz BeO 1.20 6.0*9.0*1.0 mm 20.0*6.0/14.0 mm 孔径3.2 mm
RFT50-150TB2014 150 W DC-3.0 GHz BeO 1.20 6.0*9.0*1.0 mm 20.0*6.0/14.0 mm 孔径3.2 mm
RFT50-150TB2214 150 W DC-3.0 GHz BeO 1.20 6.35*9.5*1.0 mm 22.0*9.5/14.0 mm 孔径4.0 mm
RFT50-250TB25185 250 W DC-1.0 GHz BeO 1.25 10.0*12.0*1.5 mm 25.0*10.0/18.5 mm 孔径3.5 mm
RFT50-400TB3222 400 W DC-1.0 GHz BeO 1.25 12.7*12.7*1.5 mm 32.0*12.7/22.0 mm 孔径4.2 mm
RFT50-800TB4840 800 W DC-300 MHz BeO 1.30 26.0*26.0*3.2 mm 48.0*26.0/40.0 mm 孔径4.2 mm

10MHz-26.5GHz 天亚通大功率Max 2000W 同轴射频隔离器

型号 频率

通过功率(max)

反射功率 尺寸 连接方式
TG6466E 30-230 MHz 150 W 10-150 W 64.0*66.0*22.0 mm SMA/N
TG6060E 30-230 MHz 50 W 10-50 W 60.0*60.0*25.5 mm SMA/N/TAB
TG6466E 130-200 MHz 500 W 10-250 W 64.0*66.0*22.0 mm SMA/N
TG5258E 160-330 MHz 500 W 10-250 W 52.0*57.5*22.0 mm SMA/N
TG4550E 300-1100 MHz 400 W 10-100 W 45.0*50.0*25.0 mm SMA/N
TG3538X 300-1850 MHz 300 W 10-250 W 35.0*38.0*15.0 mm SMA/N
TG3434E 700-3100 MHz 300 W 20-100 W 34.0*34.0*22.0 mm SMA/N
TG3232X 700-3100 MHz 300 W 20-100 W 32.0*32.0*15.0 mm SMA/N
TG3033X 700-3100 MHz 300 W 20-100 W 30.0*33.0*15.0 mm SMA/N
TG2528B 900-4000 MHz 200 W 10-100 W 25.4*28.5*15.0 mm SMA/N
TG6466E 950-2000 MHz(full) 100 W 10-100 W 64.0*66.0*26.0 mm SMA/N/TAB
TG2025X 1500-4000 MHz 100 W 20 W 20.0*25.4*15.0 mm SMA
TG3234A 2.0-4.0 GHz(full) 100 W 20 W 32.0*34.0*21.0 mm SMA/N/TAB
TG2528C 3.0-6.0 GHz(full) 60 W 20 W 25.4*28.0*14.0 mm SMA/N/TAB
TG1523C 3.6-7.2 GHz 60 W 5 W 15.0*23.0*13.8 mm SMA
TG1626B 3.7-5.0 GHz 60 W 5 W 16.0*26.0*15.0 mm SMA
TG2123B 4.0-8.0 GHz(full) 60 W 20 W 21.0*23.0*15.0 mm SMA
TG1622B 6.0 - 18.0 GHz 30 W 5 W 16.0*22.0*14.0 mm SMA
TG1319C 7.0-15.0 GHz 20 W 5 W 13.0*19.0*12.7 mm SMA
TG1220C 9.0 - 15.0GHz 30 W 5 W 12.0*20.0*13.0 mm

SMA/穿墙接头





10MHz-20.0GHz  天亚通大功率Max 2000W 同轴射频环形器

型号 频率范围 通过功率 (max) 尺寸 连接方式 备注
TH6466E 30-230 MHz 150 W 64.0*66.0*22.0 mm SMA/N/TAB 通孔安装
TH6060E 30-230 MHz 50 W 60.0*60.0*25.5 mm SMA/N/TAB 接地面螺孔安装
TH8080E 120-200 MHz 1000 W 80.0*80.0*32.0 mm L29/TAB 通孔安装
TH6466X 150-200 MHz 500 W 64.0*66.0*15.0 mm SMA/N/TAB 通孔安装
TH5258E 200-400 MHz 500 W 52.0*57.5*22.0 mm SMA/N 通孔安装
TH4550X 300-1100 MHz 400 W 45.0*50.0*15.0 mm SMA/N 通孔安装
TH3538X 300-1850 MHz 300 W 35.0*38.0*15.0 mm SMA/N 通孔安装
TH3434E 700-3000 MHz 250 W 34.0*34.0*22.0 mm SMA/N 螺孔安装
TH3232X 700-3000 MHz 250 W 32.0*32.0*15.0 mm SMA/N 通孔安装
TH3033X 700-3000 MHz 250 W 30.0*33.0*15.0 mm SMA 通孔安装
TH2528B 900-4000 MHz 100 W 25.4*28.5*15.0 mm SMA/N 通孔安装
TH6466E 950-2000 MHz 100 W 64.0*66.0*26.0 mm SMA/N 螺孔安装
TH2025X 1.7-4.0 GHz 100 W 20.0*25.4*14.0 mm SMA 通孔安装
TH3234A 2.0-4.0 GHz 100 W 32.0*34.0*21.0 mm SMA/N 螺孔安装
TH2528C 3.0-6.0 GHz 60 W 25.4*28.0*14.0 mm SMA 通孔安装
TH1523B 4.0-6.0 GHz 60 W 15.0*22.5*15.0 mm SMA 通孔安装
TH2123B 4.0-8.0 GHz 60 W 21.0*22.5*15.0 mm SMA 通孔安装
TH1622B 6.0-18.0 GHz 60 W 16.0*21.5*14.0 mm SMA 通孔安装
TH1319C 7.0-15.0 GHz 60 W 13.0*19.0*12.7 mm SMA 通孔安装



10MHz-26.5GHz 天亚通大功率(Max) 2000W 嵌入式射频隔离器

型号 频率范围

通过功率(max)

反射功率

尺寸

连接方式
WG6466E 30-230 MHz 150 W 10-150 W 64.0*66.0*22.0 mm TAB
WG6060E 30-230 MHz 100 W 10-100 W 60.0*60.0*25.5 mm TAB
WG7070X 130-200 MHz 500 W 10-250 W 70.0*70.0*15.0 mm TAB
WG5050X 160-330 MHz 500 W 10-100 W 50.8*50.8*15.0 mm TAB
WG4545X 300-1100 MHz 500 W 10-100 W 45.0*45.0*13.0 mm TAB
WG3546X 300-1850 MHz 300 W 100 W|30,20 dB 35.0*46.0*11.0 mm TAB
WG3538X 300-1850 MHz 300 W 10-100 W 35.0*38.0*11.0 mm TAB
WG2532X 350-3600 MHz 250 W 100 W|30,20 dB 25.4*31.7*10.0 mm TAB
WG2525X 350-4000 MHz 250 W 10-100 W 25.4*25.4*10.0 mm TAB
WG2027X 600-3600 MHz 150 W 100 W|30,20 dB 20.0*27.5*8.6 mm TAB
WG2020X 600-4000 MHz 150 W 20 W 20.0*20.0*8.6 mm TAB
WG1925X 800-3600 MHz 100 W 100 W|30,20 dB 19.0*25.4*8.6 mm TAB
WG1919X 800-4000 MHz 60 W 20 W 19.0*19.0*8.6 mm TAB
WG6466E 950-2000 MHz(full) 100 W 10-100 W 64.0*66.0*26.0 mm TAB
WG1313T 1800-6000 MHz 60 W 10 W 12.7*12.7*7.2 mm TAB(通孔)
WG1313M 1800-6000 MHz 60 W 10 W 12.7*12.7*7.2 mm TAB(螺孔)
WG3234A 2.0-4.0 GHz(full) 100 W 20 W 32.0*34.0*21.0 mm SMA/N/TAB
WG1626D 3.7-5.0 GHz 60 W 5 W 16.0*26.0*10.5 mm TAB
WG1623D 5.0-7.0 GHz 100 W 5 W 16.0*23.0*9.7 mm TAB
WG1220D 5.0-7.0 GHz 50 W 5 W 12.0*20.0*9.5 mm TAB
WG0915D 7.0- 8.0 GHz 30 W 5 W 8.9*15.0*7.8 mm TAB



10 MHz-20 GHz 天亚通大功率(Max) 2000W 嵌入式射频环形器

型号 频率范围 通过功率 (max) 尺寸 连接方式 安装
WH6466E 30-230 MHz 150 W 64.0*66.0*22.0 mm SMA/N/TAB 通孔安装
WH6060E 30-230 MHz. 50 W 60.0*60.0*25.5 mm SMA/N/TAB 接地面螺孔安装
WH6466X 130-200 MHz 500 W 64.0*66.0*15.0 mm TAB 通孔安装
WH5050X 200-400 MHz 500 W 50.8*50.8*15.0 mm TAB 通孔安装
WH4545X 300-1000 MHz 400 W 45.0*45.0*13.0 mm TAB 通孔安装
WH3538X 300-1850 MHz 300 W 35.0*38.0*11.0 mm TAB 通孔安装
WH2525M 360-4000 MHz 250 W 25.4*25.4*10.0 mm TAB 螺孔安装
WH2525X 360-4000 MHz 250 W 25.4*25.4*10.0 mm TAB 通孔安装
WH3838X 400-860 MHz 300 W 38.0*38.0*11.0 mm TAB 通孔安装
WH2020X 700-4000 MHz 100 W 20.0*20.0*8.6 mm TAB 通孔安装
WH2020M 700-4000 MHz 100 W 20.0*20.0*8.6 mm TAB 螺孔安装
WH1919X 800-4000 MHz 100 W 19.0*19.0*8.6 mm TAB 通孔安装
WH1919M 800-4000 MHz 100 W 19.0*19.0*8.6 mm TAB 螺孔安装
WH6466E 950-2000 MHz 100 W 64.0*66.0*26.0 mm SMA/N/TAB 螺孔安装
WH1313T 1.8-6.0 GHz 60 W 12.7*12.7*7.2 mm TAB 通孔安装
WH1313M 1.8-6.0 GHz 60 W 12.7*12.7*7.2 mm TAB 螺孔安装
WH3234A 2.0-4.0 GHz 100 W 32.0*34.0*21.0 mm SMA/N/TAB 螺孔安装
WH1822D 4.0-5.0 GHz 60 W 18.0*22.0*10.4 mm TAB 通孔安装
WH1623D 5.0-6.5 GHz 100 W 16.0*23.0*9.7 mm TAB 通孔安装
WH1220D 5.0-6.5 GHz 60 W 12.0*20.0*9.5 mm TAB 通孔安装
WH0915D 7.0-18.0GHz 30 W 8.9*15.0*7.8 mm TAB 通孔安装





10MHz-20.0 GHz 天亚通大功率(Max) 2000W 宽带射频隔离器

型号 频率

通过功率(max)

反射功率 尺寸 连接方式
TG6466E / WG6466E 88-108 MHz 100 W 10-100 W 64.0*66.0*22.0 mm SMA/N/TAB
TG6466E / WG6466E 130-180 MHz 100 W 10-100 W 64.0*66.0*22.0 mm SMA/N/TAB
TG6466E / WG6466E 225-400 MHz 100 W 100 W 64.0*66.0*22.0 mm SMA/N/TAB
TG4550E / WG4550D 300-420 MHz 200 W 100 W 45.0*50.0*25.5 mm SMA/N/TAB
TG4550E / WG4550D 700-1000 MHz 300 W 100 W 45.0*50.0*25.5 mm SMA/N/TAB
TG3538X / WG3546X 1.0-1.5 GHz 200 W 100 W 35.0*38.5*15.0 mm SMA/N/TAB
TG6466E / WG6466E 1.0-2.0 GHz 100 W 100 W 64.0*66.0*26.0 mm SMA/N/TAB
TG5050A / WG5050A 1.5-3.0GHz 100 W 100 W 50.8*50.8*21.0 mm SMA/N/TAB
TG3234A / WG3234A 2.0-4.0 GHz 100 W 20 W 32.0*34.0*21.0 mm SMA/N/TAB
TG2528C / WG2528C 3.0-6.0 GHz 100 W 20 W 25.4*28.0*14.0 mm SMA/N/TAB
TG2123B / WG2123B 4.0-8.0 GHz 60 W 5 W 21.0*22.5*15.0 mm SMA
TG1622B /WG1622B 8.0-12.0 GHz 30 W 5 W 16.0*22.0*14.0 mm SMA





10MHz-20.0 GHz 天亚通大功率(Max) 2000W 宽带射频环形器

型号 频率范围 通过功率 (max) 尺寸 连接方式 备注
TH6466E/WH6466E 87-108 MHz 100 W 64.0*66.0*22.0 mm SMA/N/TAB 通孔安装
TG6466E/WG6466E 130-180 MHz 100 W 64.0*66.0*22.0 mm SMA/N/TAB 通孔安装
TH6466E/WH6466E 225-400 MHz 100 W 64.0*66.0*22.0 mm SMA/N/TAB 通孔安装
TH4550E/WH4550X 300-420 MHz 300 W 45.0*50.0*15.0 mm SMA/N/TAB 通孔安装
TH4550E/WH4550D 700-1000 MHz 300 W 45.0*50.0*15.0 mm SMA/N/TAB 通孔安装
TH3538X/WH3538X 1.0-1.5 GHz 300 W 35.0*38.0*15.0 mm SMA/N/TAB 通孔安装
TH6466E/WH6466E 1.0-2.0 GHz 200 W 64.0*66.0*26.0 mm SMA/N/TAB 螺孔安装
TH5050A/WH5050A 1.5-3.0 GHz 100 W 50.8*50.8*15.0 mm SMA/N/TAB 螺孔安装
TH4040A/WH4040A 1.7-3.5 GHz 100 W 40.0*40.0*20.0 mm SMA/N/TAB 通孔安装
TH3234A/WH3234A 2.0-4.0 GHz 100 W 32.0*34.0*21.0 mm SMA/N/TAB 螺孔安装
TH2528C/WH2528C 3.0-6.0 GHz 30 W 25.4*28.0*14.0 mm SMA 通孔安装
TH2123B/WH2123B 4.0-8.0 GHz 60 W 21.0*22.5*15.0 mm SMA 通孔安装
TH1319C 8.0-12.0 GHz 50 W 13.0*19.0*12.7 mm SMA 通孔安装
WH0915D 8.0-12.0 GHz 20 W 8.9*15.0*7.8 mm TAB 通孔安装
TH1822B 8.0-18.0 GHz 20 W 16.0*21.5*14.0 mm SMA 通孔安装







了解更多详细规格,请与我们联系或到天亚通网站。

 (WWW.RFTYT.COM)





表单指定频率范围和其他可用范围

(温度一般为-30至70,可定制-40至80或您指定的要求。)



提示:这些信息是您询单需要的。



*1.你需要的频率范围。*2.功率容量(正向、反向、峰值等)。*3.接头方式



4.您的特殊要求(插入损耗、隔离、VSWR、温度、尺寸等)



常见问题解答



Q1:你公司从事这项业务多少年了?



我公司从事微波无源器件(射频隔离器、环行器、射频电阻、衰减器、同轴负载和衰减器)和微波无源器件的研究、生产、销售和服务已有20多年的历史。





Q2:你们的付款条件是什么?



我们的付款方式是电汇、信用证。





Q3:你们的最小订货量是多少?



A3:1块。





Q4:你们如何保证产品的质量?



我们生产的每种产品都是按照国际标准生产的。同时,每种产品在装货前都要经过严格检查。





Q5:你们能提供什么价格?



EXW、FOB、CFR/CIF等。





你们什么时候交货?



A6:收到定金后1-30天内完成生产。





Q7:你能为我们做OEM吗?



是的,我们可以根据客户的质量标准和包装进行OEM
