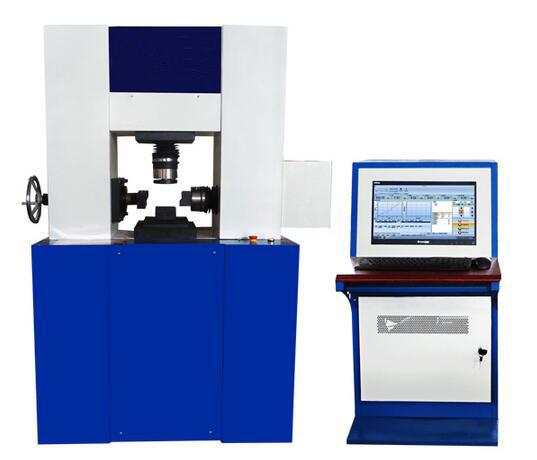

济南吉蒂艾思仪器设备有限公司供应的YZW-Y系列微机控制电液伺服岩石直剪仪依据国家行业标准（SL264-2001）《水利水电工程岩石试验规程》，（JTG E41-2005）《公路工程岩石试验规程》,国家标准（GB/T50266-2013）《工程岩体试验方法标准》的规定而研制的，该试验机在国内外现有产品基础上，采用双路电液伺服技术加载负荷（也可独立采用一路垂直or水平负荷加载，完成单轴加载试验要求）、双传感器技术、微机控制和软件处理技术开发的新一代岩石和混凝土类试验设备，可用于岩石结构面（如节理面、层里面、片里面、辟裂面等位置）、岩石本身及混凝土或砂浆与岩石胶结面的直剪试验，以及混凝土与其他材料结合面抗剪断强度试验。本机控制单元采用计算机和伺服油泵控制系统组成，具有（法向@水平）应力、（法向@水平）位移双路双通道闭环控制方式，在试验过程中可实现多级保载和多级剪切试验。该仪器设计结构紧凑、样式美观，维护简单、操作方便，整个试验过程可用微机在WIN7下自动控制；应用于水利水电（地质）勘察、大专院校等科研机构。
主要技术参数
型号 YZW-500Y YZW-1000Y
法向载荷P 20~500KN 40-1000kN
法向过载保护 超满负荷2%
法向工作行程S 0~100mm
横向载荷Q 20~500KN 40-1000kN
横向过载保护 超满负荷2%
横向工作行程S 0~150mm
法向空间  ≤450mm
横向空间  ≤200mm
剪切载荷速度V 0.1~30KN/S（可调）
载荷指示方式 微机屏显
载荷指示精度 ±1%
位移测量精度 ±1%
加载方式 双路电液伺服负荷加载，全自动闭环控制
直剪盒尺寸 100×100×100mm ;φ50×50
电机功率 0.75KW
工作电压 380V/220V
整机重量 2500Kg
外形尺寸 1100x702x1100mm
