设备简介：

超声波金属滚焊机别称超声波铜片滚焊机，超声波铝片滚焊机，超声波铜管滚焊机，超声波铝管滚焊机，超声波太阳能集热板滚焊机，超声波太阳能翅片金属滚焊机，超声波太阳能吸热板板芯滚焊机，整板太阳能集热板滚焊机，平板太阳能集热器焊接机等。

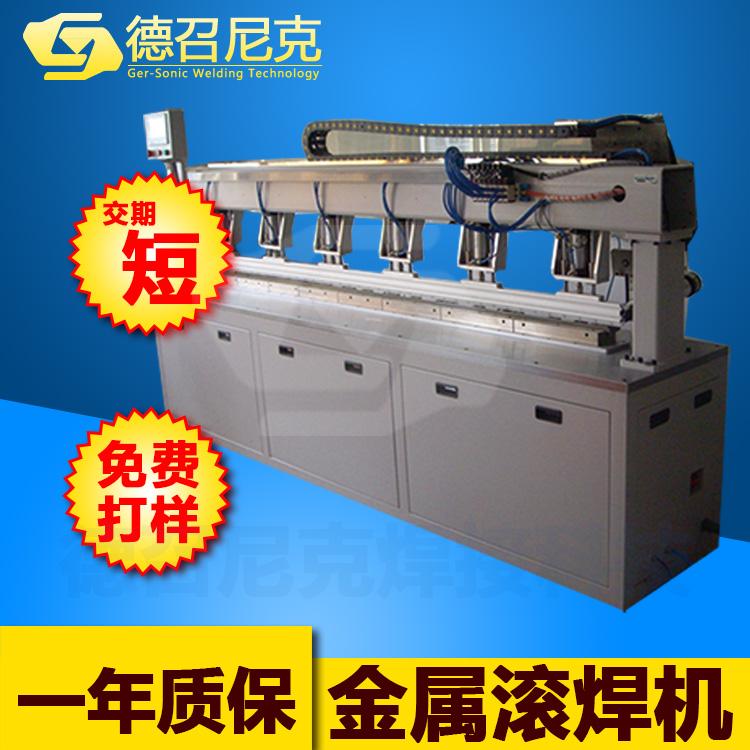

超声波金属滚焊设备是将超声波滚焊系统安装在设备龙门架上，滚焊系统在龙门架上做X轴方向运动，龙门架下面的工作台做Y轴方向运动，完成幅宽为1-2.5米的产品焊接。

超声波金属滚焊机是利用超声波金属滚焊技术对金属片、金属箔与金属管进行焊接加工，应用于太阳能集热器、太阳 能集热板、太阳能电池板、非晶硅太阳能电池板、铜片与铜片焊接、铜片与铜管焊接、铜箔与铜管焊接、铝板与铜管焊接、铝塑复合管、电热器具的发热管铜铝焊 接、铝波纹板加工、太阳能平板翅片、电热器具、太阳能热水器、铜与铝板拼接等。

设备详情：

型号： GS-G20PB-3000

焊接工艺：超声波滚动焊接

铜管、铝管、铜片、铝片之间焊接



设备基本参数：

- 外形尺寸：3000*750*1610

- 超声波频率及功率：20KHz、2000W

- 工作气压为：0.4kgf/cm~o.6kgf/cm

- 工作电压：220V 50Hz



设备优点：

全伺服控制系统，精确定位

焊接系统有高端及标准配置，可供选择

设备有全自动及手段，可供选择

整个焊接过程只需上料、触摸屏操作即可完成焊接，操作简单快捷

整体机架稳固、寿命长

可同时焊接铜片或铝片

伺服控制系统，焊接方向可通过触摸屏很方便地设定

超声波金属滚焊机理想的焊接不同厚度的相似或不同导电合金及非铁金属的生产设备

超声波金属滚焊机焊接的变化能够被精密地监控和控制，焊接一致性

模块化设计，安装简易，维护方便，焊接高度调节机构操作方便，精确度可达0.02MM

超声波发生器电路采用世界先进的PLL锁相环频率自动跟踪技术

焊接功率连续可调，能在同一台设备上实现焊铜和铝

设备工具头（焊头）采用优质合金钢制造，寿命和制造精度媲美欧美同类产品

超声波金属滚焊机几乎所有加工面都进行磨削加工及电镀工艺，加工精度高，机架结构稳固



超声波滚焊机整机构造：

超声波发生器+连续滚动焊接的工具头（焊头）

专用铜铝管装夹模具，该夹具可适应不同大小的铜管或铝管；铜片或铝片压紧装置；工具头（焊头）下降的气动装置；伺服精确控制系统（控制电机横向+焊头自转运动）；通过超声波系统发射高频振动，通过气缸施加一定的压力，将超声传递到被焊接的两个物体上以达到很好的焊接效果。



设备应用示例：

超声波金属滚焊技术对金属片、金属箔与金属管进行焊接加工，应用于太阳能集热器、太阳能集热板、太阳能电池板、非晶硅太阳能电池板、铜板与铜管焊接、铜箔与铜管焊接、铜片与铜管焊接、铝塑复合管、电热器具的发热管铜铝焊接、太阳能平板翅片、电热器具、太阳能热水器、铜与铝板拼接等。
