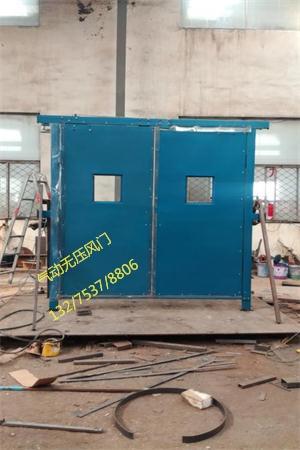

全自动无压风门/光控无压风门应用与效果

随着煤矿开采量不断向纵深方向发展,主通风机有1000千瓦改为2000千瓦.风门数量随之增加.两道门前后压成随之增大.特别是主进风巷与回风巷之间的风门.全自动无压风门,光控无压风门采用井下高压气体作为动力源,气缸作为动力转换装置,有电磁阀控制气缸推杆收缩,从而拉动驱动臂来控制风门的可靠开启.二、功能特点

1、本装置用PLC自动控制系统，采用红外传感器作为监视器，并兼有语言报警，保证行人和车辆顺利、安全通过。

2、控制功能：控制器接收到红外传感器接收器发来的信号，识别后，控制执行机构（气缸、油缸）动作，打开风门；延时7秒后（经PLC可调），自动控制执行机构动作，关闭风门。

3、闭锁功能：当互为连锁的两道风门其中任意一道打开时，控制器控制执行机构闭锁另一道风门，使之不能开启；当打开风门关闭后，控制器自动解锁。

4、手动解锁功能：当出现故障时按下复位按钮，整个控制系统停止工作，此时风门可以手动推开。当故障排除后按下置位按钮，控制系统恢复正常工作。

5、语音提示功能：风门打开时，控制器应控制声光报警箱提示语音信号。

无压风门的安装方法

1,使用固定架将门框门梁，用螺丝固定在一起，测量一下四边形对角线长度是否相等，若不相等，松开螺丝调整

2,固定架平贴导轨，固定架以下的门框埋入地下，要求门框横平竖直，然后砌墙

3,墙体砌完拆除固定架，将门扇挂上，要求门开启灵活。

4,将左右驱动架固定在门扇上，调节连杆的长度，保证门扇同时开启，然后放入驱动架，用开口销固定

5,根据轨道高度调节门扇下部密封板的宽度，

6,用钢丝绳连接配重桶和左驱动，安装时要让钢丝绳横平竖直，往配重桶中加配重使得门扇开启后顺利关闭
