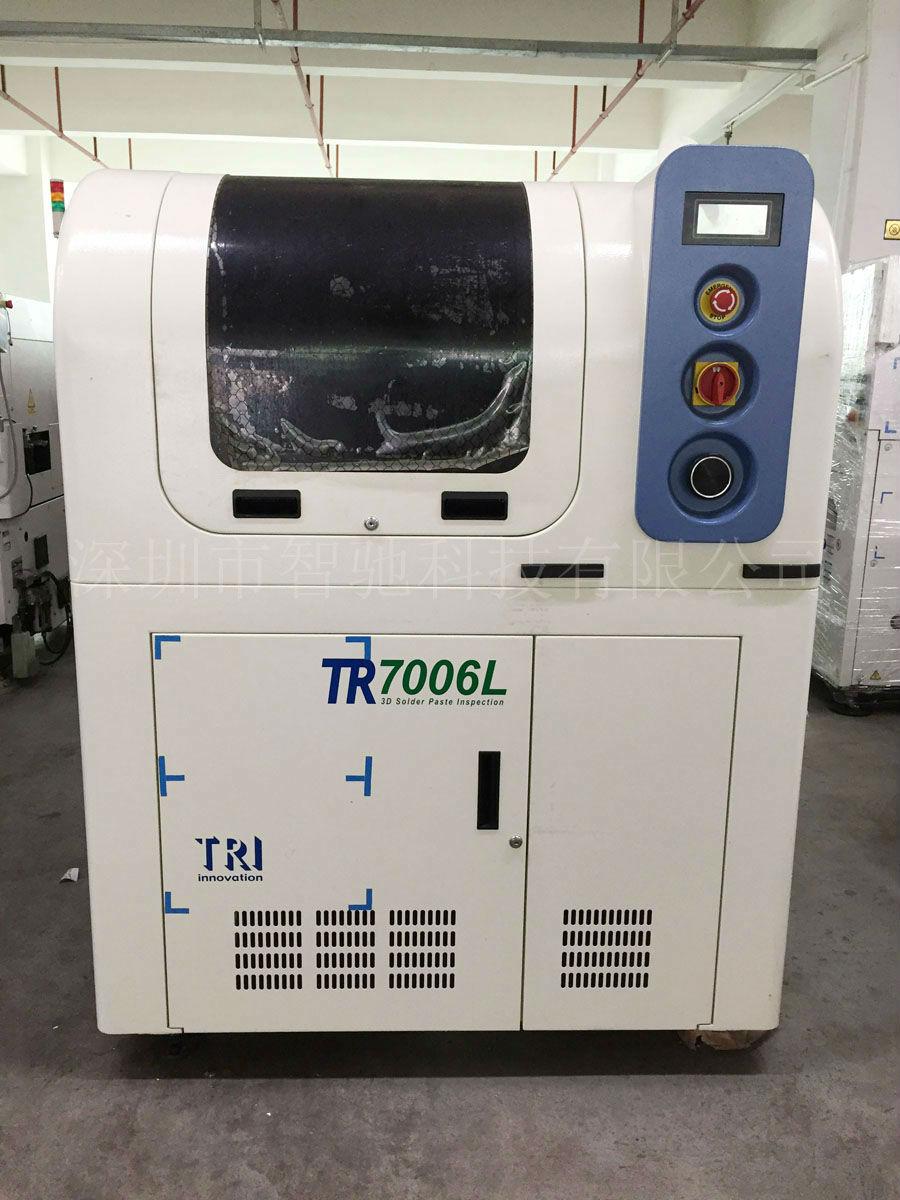

德律TR7006L在线SPI锡膏检测机
| 型号： | TR7006L |
|---|---|
| 品牌： | 德律 |
| 原产地： | 台湾 中国 |
| 类别： | 工业设备 / 电子电气产品制造设备 |
| 标签︰ | SPI锡膏检测机 , 德律SPI , 在线SPI |
| 单价： |
-
|
| 最少订量： | 1 台 |
产品描述
德律TR7006L在线SPI锡膏检测机，可快速量测每一锡点的面积、体积、高度及检测短路。针对轻薄短小的产品，可避免因锡点小，锡少或产品使用时振动、热涨冷缩造成接触不良，有效提高产品质量；也可在制程初期筛选出锡膏印刷不良产品，一方面实时提供信息供印刷机修改参数，一方面避免不良产品在生产在线继续加工，有效提高产能及减少生产、维修成本、速度提升三倍之第二代高速在线型3D检测机TR7600 SII，主要是利用X-Ray穿透物体的特性在相机取像上呈现明暗不同的影像，并且藉由九张不同方向取像角度的影像，可分离上下层重迭组件影像与不同切层高度影像加以计算分析，检测出电路板上的缺陷与不良，尤其对于BGA组件与目视所无法检测部份提供更具优势的解决方法。
德律TR7006L在线SPI锡膏检测机规格参数：
|
设备型号 |
TR7006L |
|
CPU类型 |
INTEL P4 3.2GHZ |
|
主机型式 |
PC |
|
DRAM |
2G |
|
HARDISK容量 |
120G |
|
光源系统数量 |
LASER 1,CCD 1 |
|
Inspect Sensor Head |
1个 |
|
输送带夹板系统型式 |
上下夹板 |
|
气压系统 |
无需 |
|
Barcode 辨识系统 |
有 |
|
硬件板弯补偿 |
有，另加MOTION PC来调节laser上下移动来补偿 |
|
Support Pin |
有 |
|
外形尺寸 |
W1000×D940×H2100(mm) |
|
设备重量 |
600kg |
|
使用温度、湿度 |
温度：15℃～35℃ 湿度：50％～70％ |
|
电源 |
220V直流 |
|
机械定位精度 |
20micro meter |
|
Loading/Unloading(sec) |
2~3sec |
|
Fiducial mark处理速度(sec) |
包含在检测过程中 |
|
一个视窗检查速度(sec) |
base on 32×1280 resolution (0.0000625 sec) 1024×1280 (0.002 sec) |
|
每秒可检查范围 |
2000mm2 |
|
Max PCB size(mm) |
330×250mm |
|
PCB高度限制: TOP(mm) |
50mm |
|
BOTTOM(mm) |
50mm |
|
板弯(mm) |
±3mm |
|
可辨别最小零件(pitch, size) |
0201的元件 |
|
可辨别最小高度(Min Height) |
15μｍ |
|
影像方式(2D/3D) |
3D |
|
影像辨识方式 |
灰介辩识 |
|
可标示角度 |
可以 |
|
零件旋转角度 |
0~360 |
