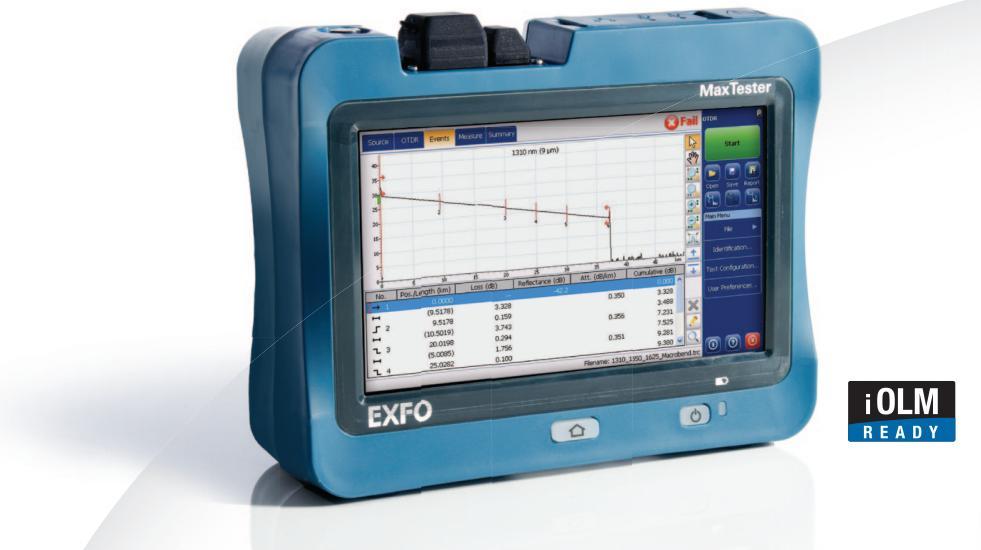

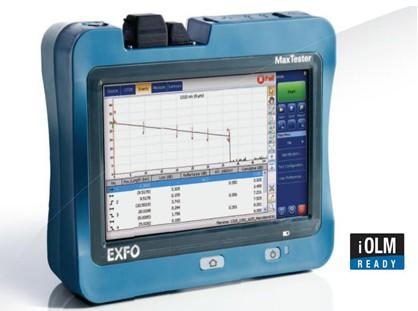

MAX-720C光时域反射仪

产品描述

MAX-720C光时域反射仪主要功能

●小巧轻便、坚固耐用、功能强大并借鉴平板电脑设计。

●12小时续航时间。

●提供即插即用型硬件选件，如可视故障定位仪（VFL）、功率计和USB工具，使技术人员的工作变得更加轻松。

●支持iOLM光眼技术选件：智能、动态的应用，只需点击一下，便可将复杂的OTDR曲线分析化繁为简。

MAX-720C光时域反射仪应用：

●可根据自己的情况选择购买不同的波长和动态范围的应用。

●如FTTx最后一英里安装和故障诊断、中心局链路验证、PON网络内在线光纤故障诊断。

●网络建设、维护及日常排障，适用于核心级光纤网络链路认证

●适用于数据网络及日常工作级光纤网络，适用于WAN/LAN，FTTx网络

MAX-720C光时域反射仪通用规格

硬件	技术规格
显示屏	7in（178mm）室外增强型触摸屏，800x480TFT
接口	两个USB2.0端口 RJ-45LAN10/100Mbit/s
存储	2GB内存（20000条OTDR曲线，典型值）
电池	充电锂离子电池可根据Telcordia（Bellcore）TR-NWT-001138连续运行12小时
电源	电源AC/DC适配器，100-240VAC输入，50-60Hz，9-16VDCIN15W最小
尺寸（HxWxD）	200mmx155mmx68mm（77/8inx61/8inx2¾in）
重量（带电池）	1.29kg

MAX-720C光时域反射仪技术规格

技术规格	MAX-710B	MAX-720C-SM1	MAX-730C
具体型号	M1	M1	M1
波长（nm）	1310/1550	1310/1550	1310/1550
动态范围（dB）	30/28	36/34	39/38
事件盲区（m）	1	0.8	0.8
衰减盲区（m）	4	3.5	3.5
距离范围（km）	0.1至160km	0.1至160km	0.1至400km
脉冲宽度（ns）	5ns至20μs	5ns至20μs	5ns至20μs
线性度（dB/dB）	±0.05	±0.03	±0.03
损耗阈值（dB）	0.01	0.01	0.01
损耗分辨率（dB)	0.001	0.001	0.001
采样分辨率（m）	0.04至5	0.04至5	0.04至5
采样点	最多256000	最多256000	最多256000
距离不确定度（m）	±（0.75+0.005%x距离+采样分辨率）	±（0.75+0.0025%x距离+采样分辨率）
测量时间	用户定义（最长60分钟）	用户定义（最长60分钟）	用户定义（最长60分钟）
反射准确度（dB）	±2	±2	±2
典型实时刷新率（Hz）	3	3	3
激光安全	1M	1M	1M
光源（可选）
输出功率（dBm）	-11.5	-6	-2.5
调制	CW，1kHz，2kHz
光功率计（可选）
校准波长（nm）	850、1300、1310、1490、1550、1625、1650
功率范围（dBm）	27至-50
不确定度（%）	±5%±10nW
显示分辨率（dB）	0.01=最大值至40dBm0.1=-40dBm至-50dBm
自动偏移置零范围	最大功率至-34dBm
声音检测（Hz）	270/330/1000/2000
可视故障定位仪（VFL）（可选）
激光	650nm±10nm
CW/调制	1Hz
62.5/125μm时的典型Pout	>1.5dBm（0.7mW）
激光安全	2级
光眼（可选）
方式	1．OTDR组合（Oi）：在一台设备上运行iOLM和OTDR应用程序。 2．升级：即使在现场也能增加iOLM软件选件 3．仅支持iOLM：仅支持iOLM
