沁泉 GDL型立式多级管道离心泵 (中国浙江省生产商) - 泵及真空设备

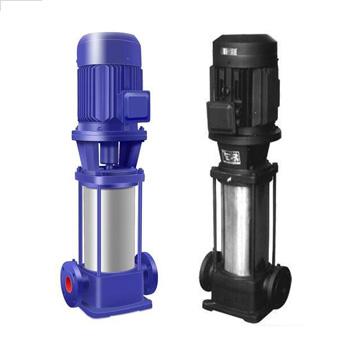

沁泉 GDL型立式多级管道离心泵

型号：	GDL
品牌：	沁泉
原产地：	中国
类别：	工业设备 / 通用机械 / 泵及真空设备
标签︰	多级管道泵 , 立式多级泵 , GDL管道泵
单价：	¥2000 / 件
最少订量：	1 件

发送查询

产品描述

一、GDL立式管道多级离心泵产品概述

GDL系立式、单吸、多级分段管道式离心泵，其吸入、排出口分别位于同一直线上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。轴封采用机械密封，用平衡室的压力水进行润滑和冷却。产品执行JB/T2727-93《立式多级筒型离心泵型式与基本参数》标准。
该泵是最新泵型，具有节能、占地面积小、安装方便、性能稳定等特点。外套用1Cr18Ni9Ti优质不锈钢，轴封用耐磨机械密封，无泄漏、使用寿命长。以水力平衡解决轴向力，因而泵运砖平稳、低噪音，按照条件优于DL型泵，可以简便安装于一段水平管路中间。完全能够满足高层建筑、深井矿等的给排水及消防设施需要，是各大行业冷热水或一般介质、理化性质类似于水等液体输送的最佳泵型。

二、GDL立式管道多级离心泵应用范围
  本型泵主要适用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。

三、GDL立式管道多级离心泵产品特点
1、安装、维修方便：管道式安装、进出口能象阀门一样安装在管道的任何位置及任何方向，安装维修极为方便；
2、外形美观：采用不锈钢外套及管道式结构，外形美观；
3、更少的运行、维修费用：采用可靠的机械密封，故障率低，具有更少的运行维修费用；
4、成本低：采用高转速电机，使该系列泵具有重量轻，体积小，成本低等特点；
5、独特部件、降低噪音：独特的水力部件设计，良好的过流性能，最大地减少流动噪音。

四、GDL立式管道多级离心泵意义
例如：80GDL36-12X5
      80-进出口直径（mm）
      GDL-立式多级管道离心泵
      36-设计点名义流量（m3/h)
      12-单级扬程（m）
      5-级数

五、GDL立式管道多级离心泵主要性能参数

型号	级	口径	流量	扬程	功率	转速	汽蚀余量
	数	(mm)	(m3/h)	(m)	(kw)	(r/min)	(m)
25GDL2-12	3	25	2	36	1.1	2900	1.7
	4			48	1.1
	5			60	1.5
	6			72	1.5
	7			84	2.2
	8			96	2.2
	9			108	2.2
	10			120	3
	11			132	3
	12			144	3
	13			156	4
	14			168	4
	15			180	4
25GDL4-11	3	25	4	33	1.1	2900	1.7
	4			44	1.5
	5			55	2.2
	6			66	2.2
	7			77	3
	8			88	3
	9			99	3
	10			110	4
	11			121	4
	12			132	4
	13			143	4
	14			154	5.5
	15			165	5.5
40GDL6-12	3	40	6	36	1.5	2900	1.7
	4			48	2.2
	5			60	2.2
	6			72	3
	7			84	3
	8			96	4
	9			108	4
	10			120	4
	11			132	5.5
	12			144	5.5
	13			156	7.5
	14			168	7.5
	15			180	7.5
50GDL12-15	2	50	12	30	2.2	2900	1.8
	3			45	3
	4			60	4
	5			75	5.5
	6			90	5.5
	7			105	7.5
	8			120	7.5
	9			135	11
	10			150	11
50GDL18-15	2	50	18	30	3	2900	1.8
	3			45	4
	4			60	5.5
	5			75	7.5
	6			90	7.5
	7			105	11
	8			120	11
	9			135	15
	10			150	15
65GDL24-12	2	65	24	24	3	2900	3
	3			36	4
	4			48	5.5
	5			60	7.5
	6			72	7.5
	7			84	11
	8			96	11
	9			108	15
	10			120	15
	11			132	15
	12			144	18.5
80GDL36-12	2	80	36	24	4	2900	4
	3			36	5.5
	4			48	7.5
	5			60	11
	6			72	11
	7			84	15
	8			96	15
	9			108	18.5
	10			120	18.5
80GDL54-12	2	80	54	24	7.5	2900	4
	3			36	11
	4			48	15
	5			60	18.5
	6			72	18.5
	7			84	22
	8			96	30
	9			108	30
	10			120	37
100GDL72-14	2	100	72	28	11	2900	4.5
	3			42	15
	4			56	18.5
	5			70	22
	6			84	30
	7			98	30
	8			112	37
	9			126	37
	10			140	45
125GDL100-20	2	125	100	40	18.5	2900	4.5
	3			60	30
	4			80	37
	5			100	45
	6			120	55
	7			140	75
	8			160	75
	9			180	75
	10			200	90
150GDL160-20	2	150	160	40	30	2900	4.5
	3			60	37
	4			80	55
	5			100	75
	6			120	75
	7			140	90

六、GDL立式管道多级离心泵使用注意事项
  1、进水管路必须高度密封，不能漏水、漏气；
  2、禁止泵在汽蚀状态下长期运行；
  3、禁止泵在大流量、低扬程工况运行时，电机超电流长期运行；
  4、定时检查泵运行中的电机电流值，尽量使泵在设计工况范围内运行；
  5、泵在运行中应有专人看管，以免发生意外；
  6、泵进行长期运行后，由于机械磨损，使机组噪声及振动增大时，应停车检查，必要时可更换易损零件及轴承，机组大修期一般为一年。
  7、机械密封的维护与保养：
  1).机械密封润滑液应清洁无固体颗粒；
  2).严禁机械密封在（无水）干磨情况下工作；
  3).起动前应盘动泵(电机)几圈，以免突然起动造成机械密封断裂损坏。
