F100AC系列产品说明书

方遒智能空调远程控制器

产品简介

F100AC系列产品为我司自主研发生产的智能型空调远程控制器，通过学习空调（或其他红外设备）的遥控功能码，无需对空调进行二次改装，即可远程实现开关机、升降温、制冷制热模式转换控制等功能。

WIFI学习型红外空调控制器医院普通空调专用方遒智能性能稳定

用户可以运用移动终端APP或本地PC机控制软件，通过WIFI、RS485等多种方式与设备进行通讯，使其不必再往返于各个空调之间，便可轻松实现上百台空调集中联网自动化控制。



功能及特点

采用标准86型外观设计

产品具备断电记忆功能

外置大功率红外发射模块

远程实时获取空调开、关机状态

即插即用无需对空调进行二次改装

内置进口控制模块，可脱机离线控制

支持移动APP、本地PC机软件远程控制

自带功能码及可学习空调遥控器的红外码

可通过无线WIFI、RS-485等多种通讯方式（例如：ZigBee、以太网、lora、NB-lot）

提供二次开发服务，可根据客户要求OEM定制产品





应用场景

医院、酒店（智能楼宇）、配电室、变电站、仓库、粮库、档案室、冷链系统、基站、机房、银行等普通空调运用场所。



技术参数

额定电压： AC220V（可选ACDC12V）

接线盒： 标准86接线盒

产品功耗： <200mW

外壳材料： 白色ABS阻燃材料

产品尺寸： 86mm*86mm*40mm

工作温度： -20℃至50℃

工作湿度： 5%到95%（无冷凝） RS-485

通讯方式： WIFI-Station(TCP-Server)

设置方式： RS-485

红外频率： 38KHZ

红外发射距离： 5米

适用范围： 市面上99.9%红外遥控产品 （不止空调一项设备）

红外发射延长线： 5米

采集分辨率： 1微秒（精细采集，宽范围波长）

产品定制： 可根据客户要求定制产品

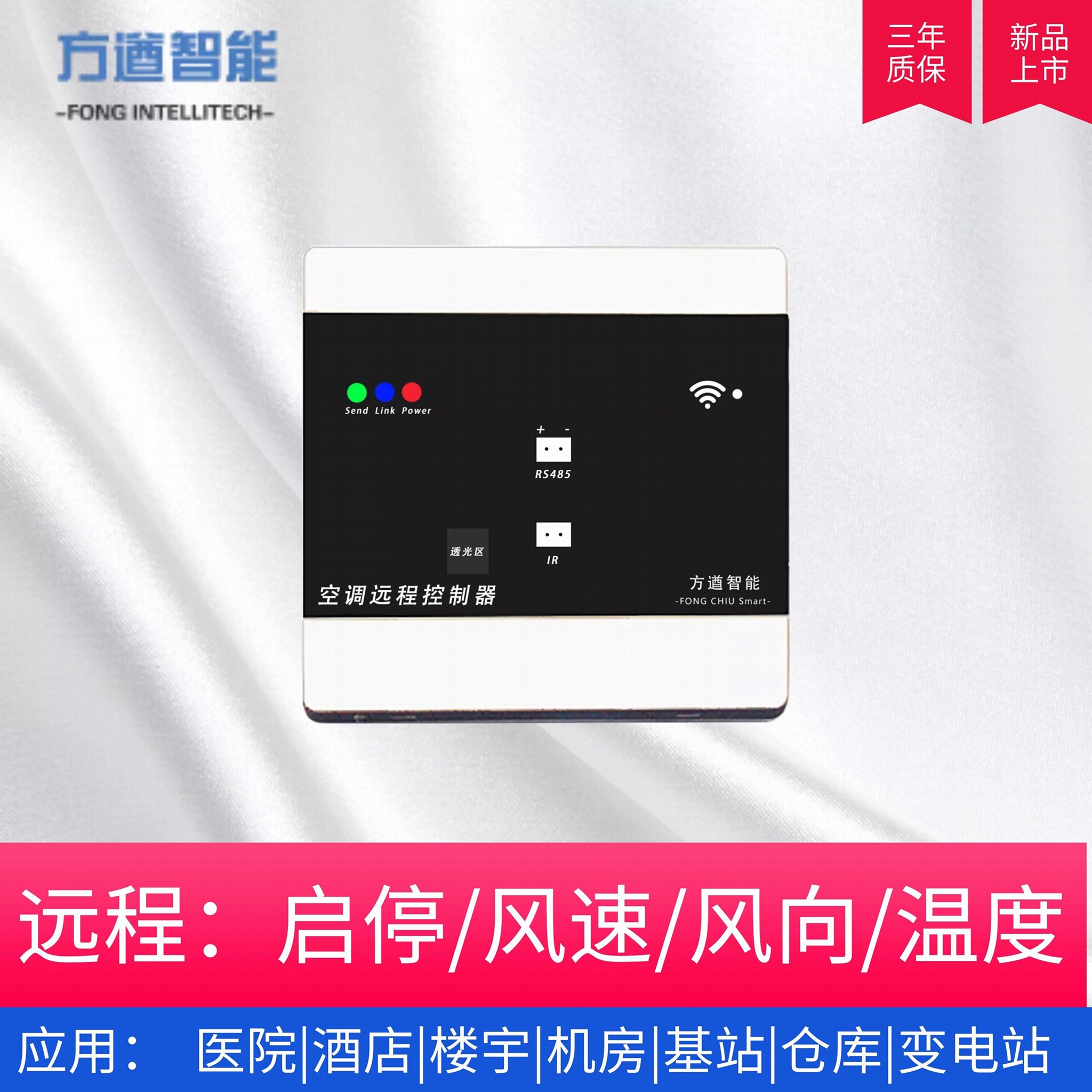

功能展示

A 信号收发指示灯（绿色LED） 显示通讯信号接收发送状态

B 通讯连接指示灯（蓝色LED） 显示当前通讯连接状态

C 电源工作指示灯（红色LED） 显示系统电源的接通状态

D 复位按钮

E  RS-485通讯

F 红外发射模块接线处

G 红外信号学习接收区

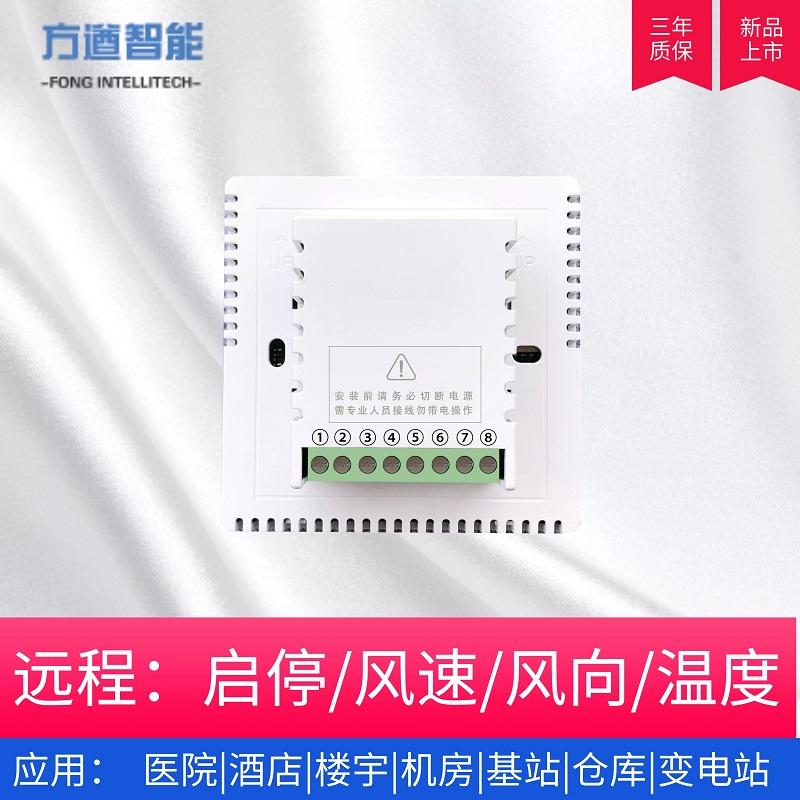

接线说明

1 火线L

2 零线N

3 空（二次开发预留孔位）

4 空（二次开发预留孔位）

5 RS-485 + 6 RS-485 –

7 红外发射 +

8 红外发射 –



系统连接





组网示意图

产品包装清单

空调远程控制器 1台

外置红外发射模块 1根

产品使用说明书 1册

固定胶贴 4个

扎带 4条

专业研发团队承接个性化产品OEM定制，支持小批量生产。
