类别

项目 参数

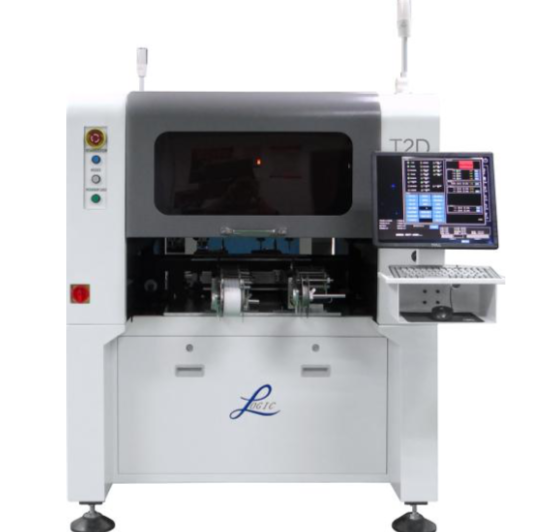

整机

外形尺寸 1130×1096×1426mm

重 量 约800Kg

电 源 AC220V±10% 50Hz

功 率 1.0KW

气 源 0.4-0.6MPa

空气消耗 小于 1L/min

贴装

产 能 Max 2500pcs/h 或 1.5-2.5sec/pcs

产品尺寸 50×50-340×280mm(贴装范围)

产品厚度 0.5-6.5mm

物料尺寸 4×4-80×40mm 厚度<0.3mm

物料规格 1-10pcs/行(卷料)

料架容量 2pcs(可定制)

进板方向 左-右、右-左、左-左、右-右

传送速度 Max 600mm/sec

传送高度 900±20mm

贴装角度 0-360°

贴装精度 ±0.10mm

定位精度 ±0.04mm

重复定位精度 ±0.03mm

贴装力矩 Max 3Kg

其他

剥料方式 光纤检测+软件控制

吸料检测 真空检测、落标检测

产品支撑方式 磁性顶针、柔性侧夹

轨道调宽 自动调节

控制方式 PC 工控机

机台连线 SMEMA 接口

操作环境 Windows

权限区分 密码锁

联机模式 预留网络接口

人机界面 液晶显示器

输入设备 键盘、鼠标

警示方式 三色灯、蜂鸣器、软件警示弹窗
