摄像头玻璃镜片贴纹理膜

型号：	CP
品牌：	逻辑
原产地：	中国
类别：	工业设备 / 电子电气产品制造设备
标签︰	贴合机 , 摄像头玻璃贴合
单价：	¥500000 / 件
最少订量：	1 件

发送查询

产品描述

一， 产品概述：

1，印刷机器的功能概述：

CP-是一款SMT印刷机器人(High Precision Auto Paste Printer)。在表面组装工艺生产(SMT)中，该设备用于SMT的钢网印刷或漏版印刷的专用生产机器。

2，印刷机器基本特点：

(1), PCB尺寸兼容范围广，可支持50mm X 50mm 至 mm X 340mm 不同厚度的PCB。

(2), SMT印刷分辨率。

定位精度高，重复定位精度±0.01mm；印刷精度0.02mm.

支持胶水印刷。

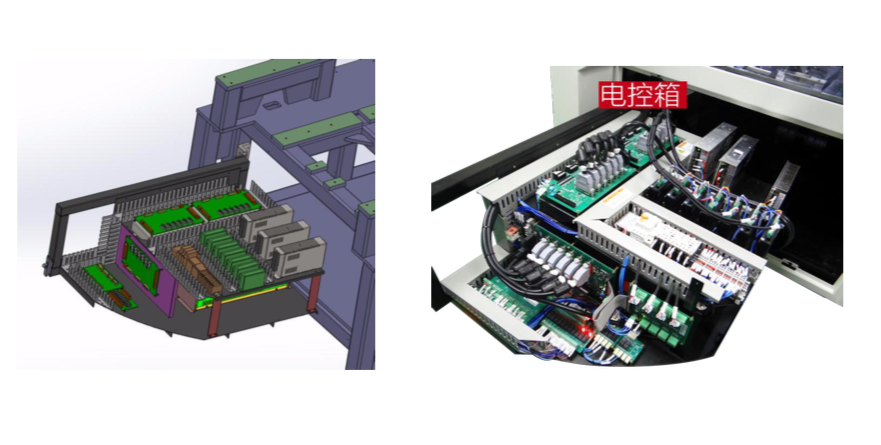

(3), 全自动控制可以提高生产效率，控制品质，节省成本：

自动钢网定位；

自动PCB校正；

自动刮刀压力调整；

自动印刷；

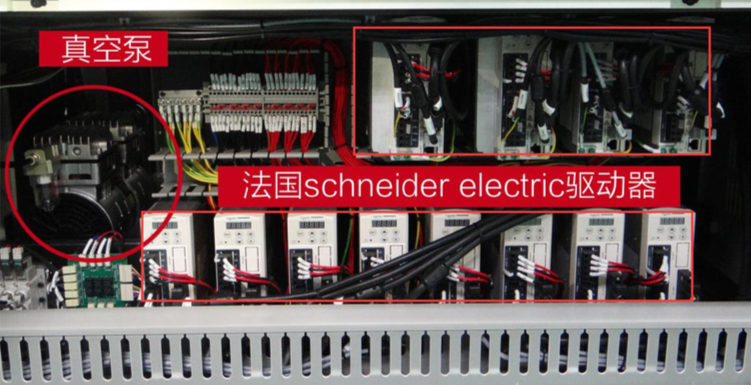

自动钢网清洗(干洗，湿洗，抽真空3种清洗方式)；

(4), 采用环城公司独立开发的悬浮式印刷头，可编程刮刀压力自动调整机器系统，机器带有自动平衡刮刀压力，

压力控制精准，可以达到完美的锡膏成型效果；

(5), 可编程电机控制刮刀与钢网分离速度及行程，可以灵活实现多种脱模方式。

(6), 多功能PCB固定定位系统，PCB定位方便快捷，准确。

(7), 上下视觉定位系统。

(8), 内建图像处理系统。

(9), 支持2D，SPC功能。

(10),印刷平移由电机直联同步带驱动。

3，机器锡膏印刷范围

(1), SMT工艺的电阻，电容，电感，二极管，三极管等贴片元器件生产加工：01005, 0201, 0402,

0603, 0805, 1206等以及其他规格尺寸；

(2), IC: 支持SOP, TSOP, TSSOP, QFN 等封装，最小间距(Pitch) 0.3mm;

支持 BGA, CSP封装，最小球径(Ball) 0.2mm;

(3),印刷尺寸：50mm x 50mm ~ mm x 340mm;

(4), PCB规格：厚度0.6mm ~ 6mm

(5), FPC规格：厚度0.6mm以下(带治具)

4， 应用范围

手机，通讯，液晶电视，机顶盒，家庭影院，车载电子，医疗电力设备，航天航空等产品/机器设备的生产制造, 和一般电子产品的生产加工。

二， 机器规格(Specification)

*以下测试数据是在环境温度25摄氏度，60%湿度情况下。

印刷机器项目		印刷机器参数
重复定位精度(Repeat Position Accuracy)		±0.01mm(CPK≥2.0)
印刷精度(Printing Accuracy)		±0.02mm
印刷速度/周期(Cycle Time)		<7s (Exclude Printing & Cleaning)
换线时间(Products Changeover)		<5Min
钢网尺寸/最小(Screen Stencil Size/Min)		470mm X 370mm
钢网尺寸/最大(Screen Stencil Size/Max)		737mm X 737mm
钢网尺寸/厚度(Screen Stencil Size/Thickness)		20mm ~ 40mm
PCB印刷尺寸/最小(PCB Size/Min)		50X50mm
PCB印刷尺寸/最大(PCB Size/Max)		X340mm
PCB印刷尺寸/厚度(PCB Size/Thickness)		0.6 ~ 6mm
PCB弯曲度(PCB Warpage Ratio)		＜1%（对角线长度为基准）
底部间隙(Bottom of Board Size)		13mm（标准配置），25mm（配置）
板边缘间隙(Edge of Board Size)		3mm
传送高度(Transport High)		900±40mm
传送方向(Transport Direction)		左-右;右-左;左-左;右-右
运输速度(Transport Speed)		100-1mm/sec 可编程控制
PCB的定位 (Board Location)	支撑方式(Support System)	磁性顶针/边支持块/柔性自动顶针（选配）
	夹紧方式(Clamping System)	弹性侧夹/Z向压片/真空吸(选配)
印刷头(Print head)		可编程电控印刷头
刮刀速度(Scraper Speed )		10 ~ 200mm/sec
刮刀压力(Scraper Pressure)		0-30kg 程序控制(标配)/数显闭环压力反馈(选配）
刮刀角度(Scraper Angle)		60°(Standard 标准)/55°/45°
刮刀类型(Scraper Type)		钢刮刀(标配) 胶刮刀、其它类型刮刀需订制
钢网分离速度(Stencil Separation Speed)		0.01 ~ 125mm/sec可编程三段控制
清洗方式(Cleaning Method)		干洗、湿洗、抽真空（可编程任意组合）
工作台调整范围(Table Adjustment Range)		X: ±4mm;Y:±6mm;θ:±2°
影像基准点类型()		标准几何形状基准点，焊盘/开孔
摄像机系统(Camera System)		CCD相机/远心同轴视觉系统/四路独立同轴/环形LED光源
使用空气(Air Pressure)		4~6Kg/cm2
耗气量(Air Consumption)		约0.007m³/min
控制方法(Control Method)		PC Control
电源(Power Supply)		AC:220±10%,50/60HZ 1Φ 1.5KW
机器外形尺寸(Machine Dimensions)		1250mm(W) x 1450mm(D) x 1510(H)mm(去除灯塔高度，参见产品外围尺寸图)
机器重量(Weight)		Approx:1100Kg
工作环境温度(Operation Temperature)		-20°C ~ +45°C
工作环境湿度(Operation Humidity)		30% ~ 60%
