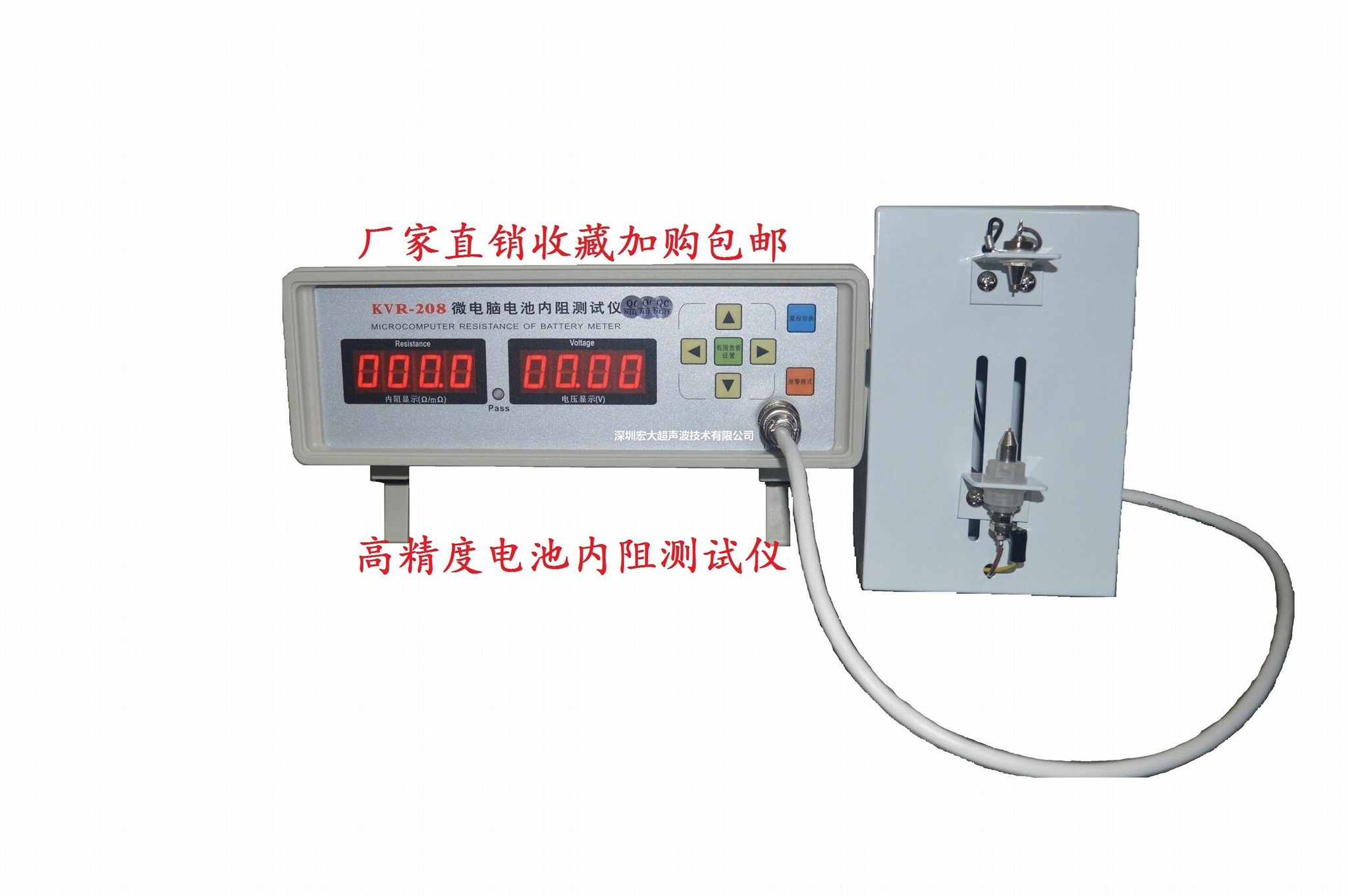

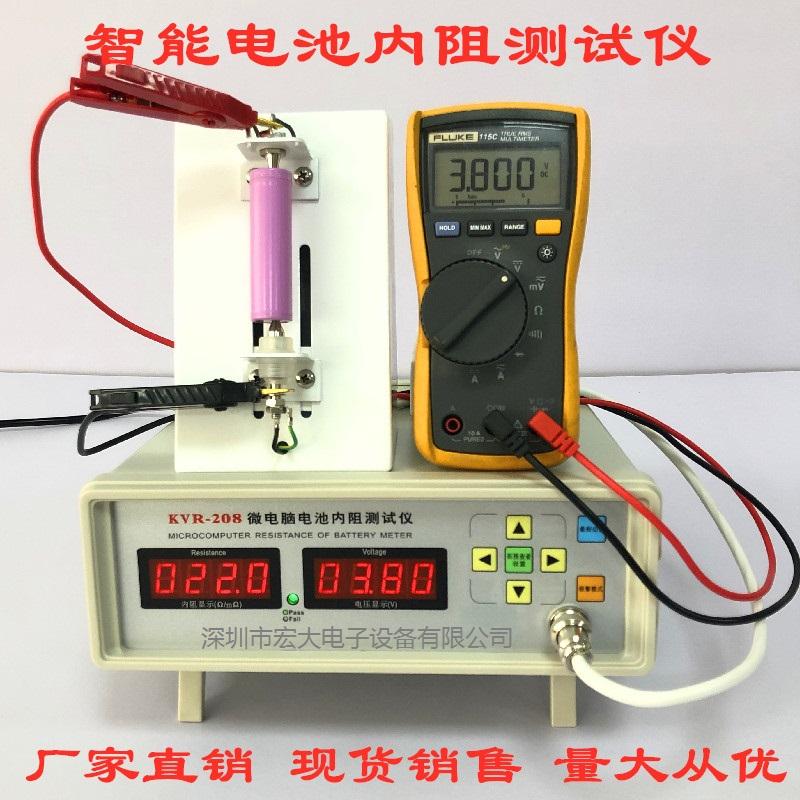

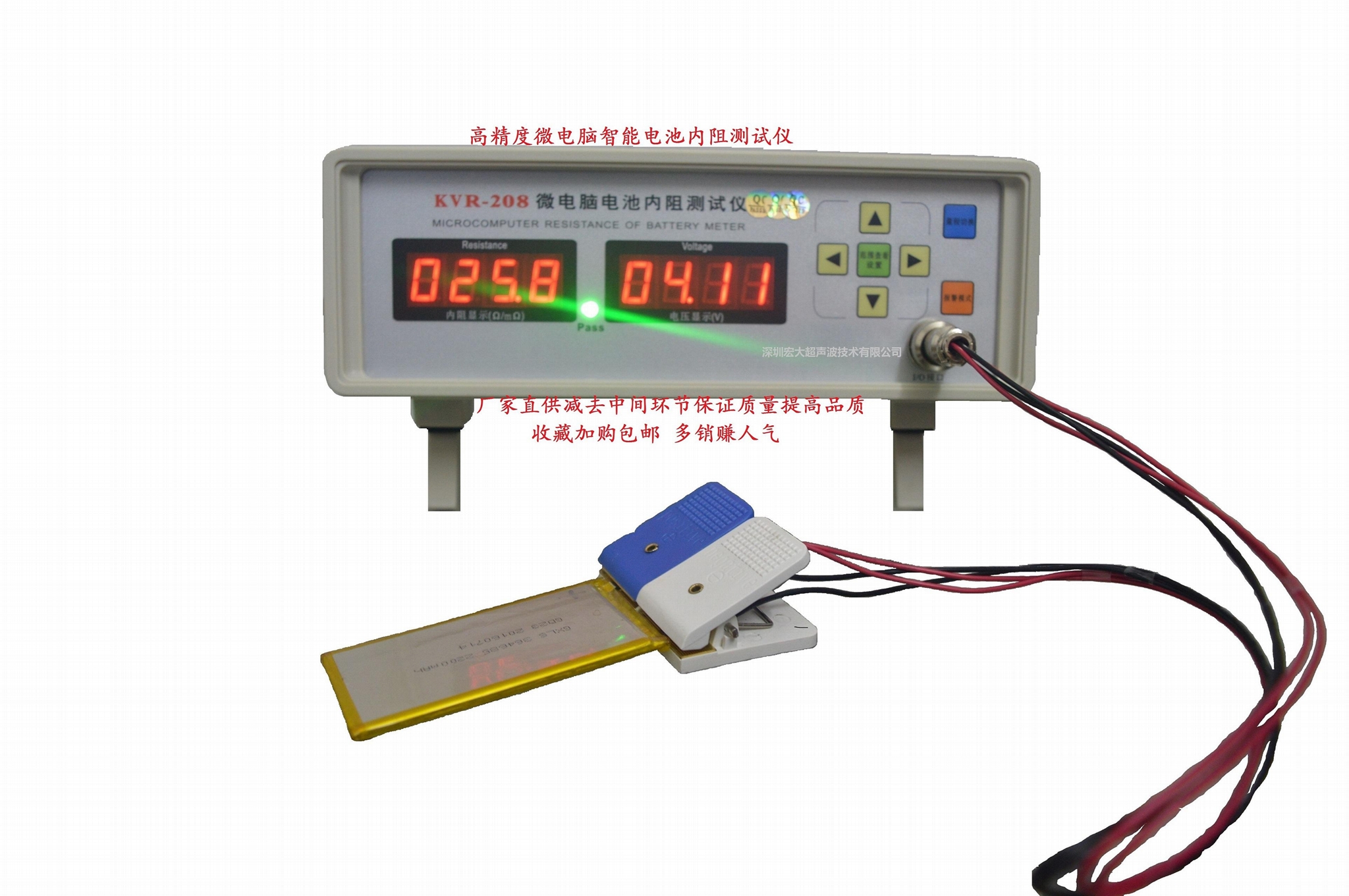

KVR-208微电脑电池内阻测试仪是用于测量电池内部阻抗和电池酸化薄膜破损程度的仪器，以下简称仪器。它是对被测对象施加1KHz交流信号，通过测量其交流压降而获得其内阻。（它不同于多用表测量电阻的原理，它所测量的值是毫欧级，而多用表测量的值是欧姆级；且多用表只能测无电源对象的阻值，而内阻仪即可测无电源对象的阻值，也可测有电源对象的阻值，所以两者不得等同）利用内阻阻值的大小来判断电池的劣化状态，（一般来说）其阻值越小电池的性能越好。因此，采用内阻进行测量电池的方法却是速度快且可靠性高的一种好方法。

二、适用范围

1、移动电话使用的镉镍、金属氢化物镍电池（组）、锂电池；

2、铅酸蓄电池和免维护蓄电池；

3、也可适用各类电池研究试验的科研单位及生产厂家。

三、安全工作准则

为了避免仪器或被测电池受到损坏，请遵循以下的准则：

1.使用前，请先检查仪器的外壳是否有断裂或缺少配件。特别注意连接器附近的绝缘。

2.检查测试针是否导通，如果测试针有损坏或断线现象，请更换后再使用本仪器。

3.同一固定板上的两个测试针不得相接触，以防短路。

4.切勿在爆炸性的气体、蒸汽、酸性环境或灰尘附近使用本仪器。

5.测量时，电池内阻和电压必须在仪器所测量的范围之内，否则读数不准，超过额定电压（19。99V）会烧坏仪器。

6.  通过测量已知电阻的方式确认仪器的工作正常。如果仪器工作不正常，按本说明书指定的方法进行校验，如仍有疑问，应把仪器送去维修。

7.如果保险丝损坏，应先关闭电源，然后更换相同规格的保险丝。

8.把连线端子插入仪器端口以前，应先将仪器的电源关闭。

9.严禁将仪器测量高电压电源（如：220V电源或其它高压电源），

否则后果自负！

四、综合指标

1、 输入电源：AC 220V 50Hz

2、 温    度：0℃-50℃

3、 尺寸：300×250×100（mm）

 4、 重    量：1.5kg

 5、 保险丝保护：0.5A 250V快熔式保险丝

 6、 显 示 器：数字式



五、测量范围及精度

表1 .技术参数

功能 量程 测量范围 分辩率 测定时间 精度 输入

阻抗

切换

内阻 200mΩ 0.1-200mΩ 0.1mΩ 10mS ±0.5 mΩ -

2Ω 1mΩ-2Ω 1mΩ 10mS ±2mΩ -

电压 19.99V 0-19.99V 0.01V 10mS ±0.01V 10K

说明:

1、 测定时间：四端子完全接触后约10mS.

2、 测定频率：1KHz±5%方波.

3、 最高电压：必须小于19.99V.
