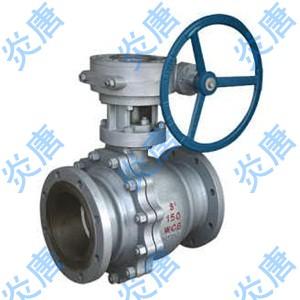

不锈钢涡轮法兰球阀

型号：	Q341F
品牌：	上海炎唐
原产地：	中国
类别：	工业设备 / 机械五金 / 阀门
标签︰	不锈钢球阀 , 法兰球阀 , 涡轮球阀
单价：	-
最少订量：	1 件

发送查询

产品描述

一、产品概述：

不锈钢涡轮法兰球阀（Q341F、Q341PPL、Q341H、Q341Y、Q341W，涡轮球阀、不锈钢球阀、碳钢球阀、法兰球阀、铸钢球阀、手动球阀、天然气球阀、浮动式球阀、弹性硬密封球阀、高温球阀、高压球阀、二片式涡轮法兰球阀、国标球阀、防爆球阀）：蜗杆传动、法兰连接、浮动球直通式结构形式，阀座密封面材料为PTFE、增强 PTFE塑料（Q341F）、金属堆焊钴基（Q341Y），公称压力 PN16~PN40，阀体材料为WCB、CF8、CF8M的球阀。

二、性能参数：

型号	PN	工作压力 /MPa	适用温度 /℃	适用介质
Q341F-16C	16	1.6	≤180	水、气、油
Q341F-25	25	2.5
Q341F-40	40	4.0
Q341Y-16C	16	1.6	≤425	水、气、油含颗粒介质
Q341Y-25	25	2.5
Q341Y-40	40	4.0
Q341F-16P	16	1.6	≤180	硝酸类
Q341F-25P	25	2.5
Q341F-40P	40	4.0
Q341Y-16P	16	1.6	≤450	水、气、油含颗粒介质
Q341Y-25P	25	2.5
Q341Y-40P	40	4.0
Q341F-16R	16	1.6	≤180	硝酸类
Q341F-25R	25	2.5
Q341F-40R	40	4.0
Q341Y-16R	16	1.6	≤450	水、气、油含颗粒介质
Q341Y-25R	25	2.5
Q341Y-40R	40	4.0

三、不锈钢涡轮法兰球阀主要零部件材料：

型号	材料
	阀体	阀杆	密封面	填料
Q341F-16C	WCB	2Cr13 304 316 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	PTFE、增强 PTFE	PTFE
Q341F-25
Q341F-40
Q341Y-16C			金属堆焊钴基	柔性石墨
Q341Y-25
Q341Y-40
Q341F-16P	CF8	304	PTFE、增强 PTFE	PTFE
Q341F-25P
Q341F-40P
Q341Y-16P			金属堆焊钴基	柔性石墨
Q341Y-25P
Q341Y-40P
Q341F-16R	CF8M	316	PTFE、增强 PTFE	PTFE
Q341F-25R
Q341F-40R
Q341Y-16R			金属堆焊钴基	柔性石墨
Q341Y-25R
Q341Y-40R

不锈钢涡轮法兰球阀（Q341F、Q341PPL、Q341H、Q341Y、Q341W，涡轮球阀、不锈钢球阀、碳钢球阀、法兰球阀、铸钢球阀、手动球阀、天然气球阀、浮动式球阀、弹性硬密封球阀、高温球阀、高压球阀、二片式涡轮法兰球阀、国标球阀、防爆球阀）生产商供应商上海炎唐工业装备有限公司，节能产品，知名品牌；通过ISO9001、TS等认证。致力于阀门的专业研发生产，为用户提供高品质球阀产品。
