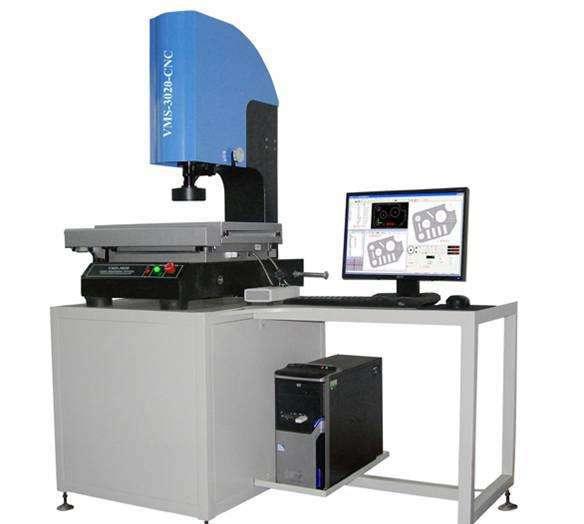

二次元影像测量仪

型号：	VMS
品牌：	德菲诺
原产地：	中国
类别：	电子、电力 / 仪器、仪表 / 电子测量仪器
标签︰	二次元测量仪 , 2.5D测量仪 , 苏州二次元仪器
单价：	¥16800 / 台
最少订量：	1 台

发送查询

产品描述

手动二次元影像测量仪

1	型号	VMS-2010
2	测量行程（X/Y/Z）	200X100X150mm
3	机台尺寸（长/宽/高）	600X700X900(mm）
4	机台重量/承重	80KG/30KG	125KG/30KG
5	机台	底座、立柱和横梁材料为高精度花岗石
6	光源材质	LED冷光源（两组上下多级亮度可调）
7	CCD	标准；SONY芯片1/3彩色CCD 选配；美国原装OTC高清1/2彩色CCD
8	精度	（3+L/150）um 国标
9	目镜	标配；0.5X 实际放大20-120X 可选；（1X、2X）实际放大40-240X / 80-480X （备注；X=倍）
10	物镜	0．7X～4.5X
11	计算测量功能	VMS2.5D精密测量系统软件
12	光学尺解析度	0.001MM
13	线性精度	0.003MM
14	操作方式	手动/全自动
15	电脑配置	专用品牌机（联想/神州）可选
16	输入电源	90—264VAC, 47-63HZ,10Amp
17	实验室环境要求	适宜温度；湿度温度：20±2℃ 湿度：40%-70% 震动＜2°C/hr低于15Hz 防尘、避免强磁电串入

1、可将产品拍成产品照片并以jpeg的格式保存于电脑中形成产品图库

2、并将保存于电脑中的照片打开并于实时的影像同一画面中进行对比
3、图形可输入到AutoCAD成为工程图
4、AutoCAD标准工程图可输入实时影像中，令AutoCAD工程图与实际工件外形重叠进行对比，从而找出工件和工程图的区别
5、可输入先前拍照储存的jpeg图片到实时影像中与实际工件进行重叠对比

6、可以在鸟瞰的全图中进行标注尺寸
7、自定义圆：可按客户需要自定标准的圆，再以标准的圆和影像中的工件做重叠对比，从而找到工件与标准圆形之间的误差
8、自定义线段：可自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作重叠对比，从而找到工件与标准图形之间的误差
9、自设客户坐标：在实时影像中的实际工件上自行设定坐标原点（0，0），在画面上任意点标示该点的Ｘ、Ｙ坐标位置
10、坐标标注：以自设的坐标原点(0,0)为基准，标注画面上任意一点的坐标位置
11、专利取Ｒ角功能：为目前市面上准确的平面取Ｒ角方式
12、测量：可测量平面上的任何几何尺寸（角度、直径、半径、点到线的距离、两圆的偏心、两点间距等）
13、绘图：可将实时影像中的实际工件外形进行描绘，形成完整的工程图，绘图方式和AutoCAD相似
14、标注：可以在实时影像中的工件上标注尺寸。（长度、角度、直径、半径、点到线的距离、两圆的偏心、两点间距等
