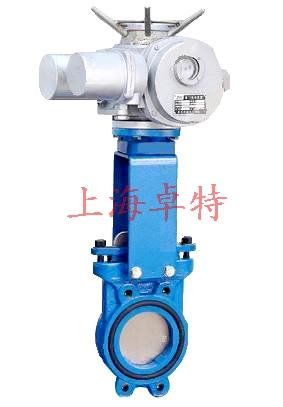

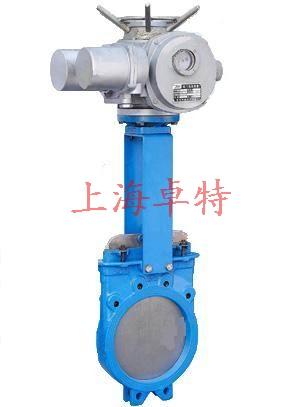

Z973X电动浆液阀双向密封零泄露一体式

型号：	Z973X
品牌：	上海卓特
原产地：	中国
类别：	工业设备 / 机械五金 / 阀门
标签︰	电动浆液阀 , 浆液阀 , 一体式浆液阀
单价：	¥3000 / 件
最少订量：	1 件

发送查询

产品描述

■ 型号编制说明

Z	9	7	3	X	-10	Q
阀门类型	动作方式	连接形式	阀门结构	密封材料	公称压力	阀体材质
Z：浆液阀	9：电动	7：对夹	3：平行单闸板	X：EPDM	10：1.0MPa	铸铁省略
	2：电液动				16：1.6MPa	Q：QT450

■ 电动浆液阀 概述

浆液阀—又称刀型闸阀、刀型浆液阀。从八十年代进入我国，在不到二十年的时间里，其使用范围从普通领域扩展到了更为广阔的各行各业。从矿山电厂的选煤、排矸、排渣，发展到了城市的污水处理，从一般的工业管道发展到了食品、卫生、医药等专业管道系统。超薄型的刀闸阀以其体积小、流阻小、重量轻、易安装、易拆卸等优点彻底解决了普通闸阀、平板闸阀、截止阀、调节阀、蝶阀等类阀门的流阻大、质量大、安装难、占地面积大等得疑难问题。刀闸阀出现后，大量的通用切断类阀门和调节阀门已被之取代。

■电动浆液阀 产品特点

该产品是一种铸铁阀体采用整体式结构刀闸阀,包括阀体,闸板和U型密封条,阀体中腔底部设有凹槽并装有弹性U型密封条,当阀门关闭时闸板下移,闸板底部边缘与密封条接触进而压缩密封条进入凹槽中实现阀体和闸板的密封;当刀闸阀开启时闸板上移,闸板底部边缘与密封条脱离,密封条弹起与凹槽平整,能防止刀闸阀在使用过程中,介质沉淀物积存在阀体中腔的凹槽里，不易堵塞、无残留，管道清洗方便，从而有效提高刀闸阀的密封效果,防止阀门关闭时泄漏。使用寿命更长，维护更简单；法兰密封面镶O型圈，无须另配法兰垫片，安装简单方便，磨擦系数小，启闭灵活。

配上DZW型多回转电动执行器或电液动执行器，电源AC380V，即可控制浆液阀的打开和关闭。

■电动浆液阀 主要技术参数

公称通径		DN50—DN1000
公称压力		PN1.0～1.6(MPa)； 150LB； 10K
连接方式		对夹
驱动方式		电动、电液动
电源		AC380V
控制方式		普通型、一体化控制
工作压力		DN50～DN250：10kg/c㎡ DN300～DN400：6kg/c㎡ DN450：5kg/c㎡ DN500～DN650：4kg/c㎡ DN700～DN1000：2kg/c㎡
法兰标准		GB9113.1-2000；JB/T79.1-1984；HG20592-1997；ASME B 16.5；EN 1092-1:2001
结构长度		GB／T15188.2-94; MSS SP 81-2001
压力-温度额定值		GB/T12224-2007;ANME B 16.34-2003；ISO7005-1
试验标准		强度及密封试验标准：JB/T9092-1999 硬密封密封等级：MSS SP 91-2001 40ml/inch 软密封NBR、EPDM、PTFE阀座按硬密封的1/10泄漏量标准进行验收
适用温度	阀座	NBR≤80℃；EPDM≤120℃
	阀体	铸铁、球墨铸铁≤200℃
适用介质		水泥浆、污水、废水等含有细小颗粒的浆液状介质。

■电动浆液阀 主要零件材质

零件名称	材料
电动执行器	铸钢、铝合金
阀体	灰铸铁、球墨铸铁
闸板	2Cr13、304、316、304L、316L
密封圈	NBR、EPDM
阀杆	2Cr13、1Cr13不锈钢、304、316、
填料	PTFE、柔性石墨

■电动浆液阀 外形尺寸单位：mm

DN	A	B	C	D	E	F	H	配电动执行器
50	48	115	90	105	132	153	390	DZW10
65	48	130	90	115	152	155	420	DZW10
80	51	148	90	124	171	155	450	DZW10
100	51	185	90	135	180	175	490	DZW15
125	57	220	100	155	210	175	540	DZW15
150	57	220	120	175	250	185	610	DZW15
200	70	265	120	205	310	185	700	DZW20
250	70	345	130	245	370	190	805	DZW20
300	76	400	140	290	450	190	930	DZW30
350	76	445	150	318	492	200	1010	DZW30
400	89	526	150	362	538	210	1110	DZW30
450	89	564	170	452	580	248	1280	DZW45
500	114	626	210	517	625	258	1400	DZW45
600	114	682	230	597	703	260	1560	DZW60
700	127	832	240	706	874	264	1820	DZW90
800	127	904	250	795	980	275	2010	DZW120
900	127	1010	260	870	1030	290	2190	DZW120
1000	149	1110	265	1110	1200	300	2610	DZW180

■电液动浆液阀 外形尺寸单位：mm

DN	A	B	C	D	E	F	H
50	48	115	90	105	132	228	465
65	48	130	90	115	152	275	540
80	51	148	90	124	171	283	578
100	51	185	90	135	180	380	695
125	57	220	100	155	210	435	800
150	57	220	120	175	250	445	870
200	70	265	120	205	310	385	1000
250	70	345	130	245	370	545	1160
300	76	400	140	290	450	640	1380
350	76	445	150	318	492	670	1480
400	89	526	150	362	538	750	1650
450	89	564	170	452	580	788	1820
500	114	626	210	517	625	788	1930
600	114	682	230	597	703	830	2130
700	127	832	240	706	874	934	2540
800	127	904	250	795	980	1055	2830
900	127	1010	260	870	1030	1220	3120
1000	149	1110	265	1110	1200	1220	3570
