X驱动减速机摆线齿轮马达变速箱

X驱动减速机摆线齿轮马达变速箱
型号:X series
品牌:瑞德森
原产地:中国
类别:工业设备 / 通用机械 / 减速机、变速机
标签︰摆线驱动 , 减速电机 , 摆线齿轮
单价: ¥1000 / 件
最少订量:10 件

产品描述

结构原理

  “瑞德森牌”摆线针轮减速机是采用K-H-V少齿差行星式传动原理及摆线针齿啮合的新颖传动机械。广泛应用于纺织印染、轻工食品、冶金矿山、石油化工、起重运输及工程机械等领域中的驱动和减速装置。

    本厂生产的摆线针轮减速机质量优良、性能可靠、规格齐全、价格合理,荣获了机械工业部和浙江省优质产品称号。

    行星摆线针轮减速机全部传动装置可分为三部分:输入部分、减速部分、输出部分。

    在输入轴上装有一个错位180°的双偏心套,在偏心套上装有两个滚柱轴承,形成H机构,两个摆线轮的中心孔即为偏心套上转臂轴承的 滚道,并由摆线轮与针齿轮上一组环形排列的针齿轮相啮合,以组成少齿差内啮合减速机构,(为了减少摩擦,在速比小的减速机中,针齿上带有针齿套)。

    当输入轴带着偏心套转动一周时,由于摆线轮上齿廊曲线的特点及其受针齿轮上针齿限制之故,摆线轮的运动成为即有公转又有自转的平面运动,在输入轴正转一周时,偏心套亦转动一周,摆线轮于相反方向上转过一个齿差从而得到减速,再借助W输出机 构,将摆线轮的低速自转运动通过销轴,传递给输出轴,从而获得较低的输出转速。

      主要特点

  一、高速比和高效率

    高级传动,就能达到1:87的减速比,效率在90%以上,如果采用多级传动,减速比更大。

  二、结构紧凑体积小

    由于采用了行星传动原理,输入轴与输入轴在同一轴心上,所以结构紧凑,体积小。

  三、运转平稳噪声低

    摆线针齿啮合齿数较多,重叠系数大以及具有机件平稳的机理,使振动和噪声限制在最小程度。

  四、使用可靠、寿命长

    因主要零件采用轴承钢,经淬火处理(HRC58-62)获得高强度,并且部门传动接触采用了滚动摩擦,所以经久耐用寿命长。

 设计合理,维修方便,容易分解安装,最小零件个数以及简单的润滑,使摆线针轮减速机深受用户的信赖。

 公司产品配件品种齐全,如客户有特殊需要,我们可为客户按样板订造多种特殊规格或型号的减速机整机及配件。

    所购买的摆线针轮减速机,在销售日算起包用期为一年。

    本产品在正常安装,正常使用情况下,给于三包.

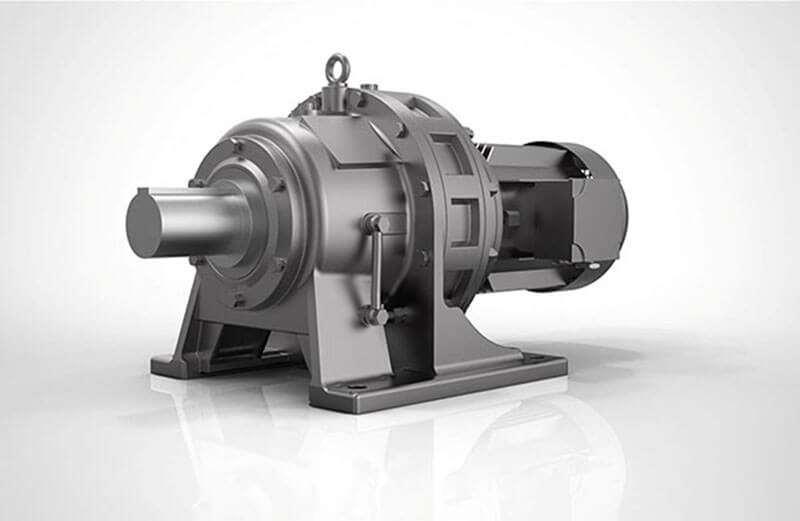

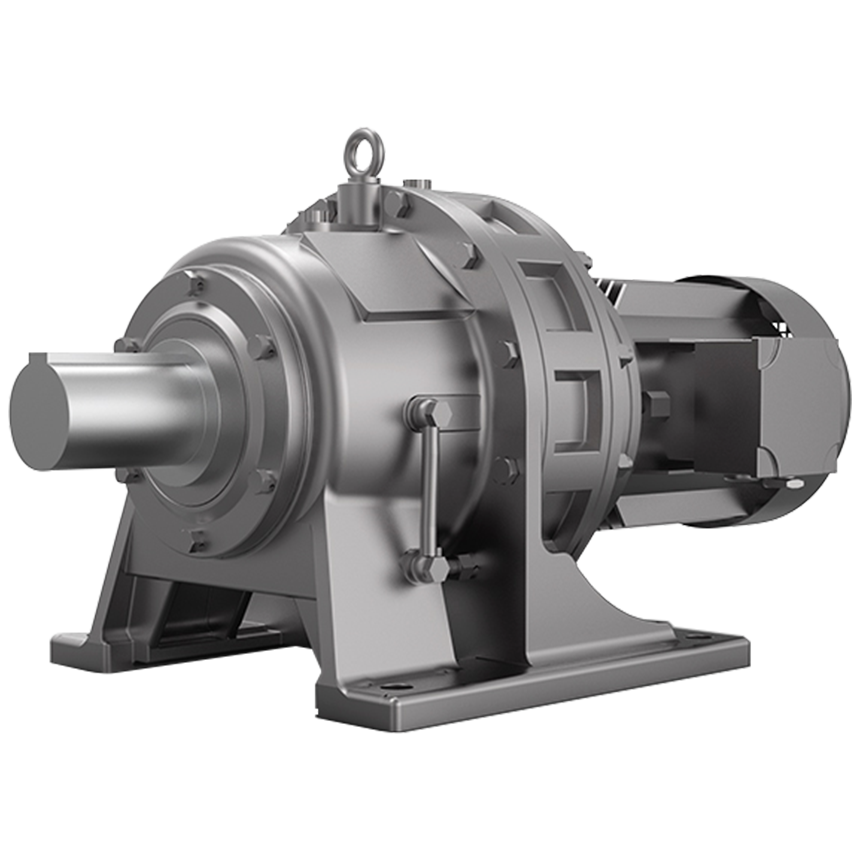

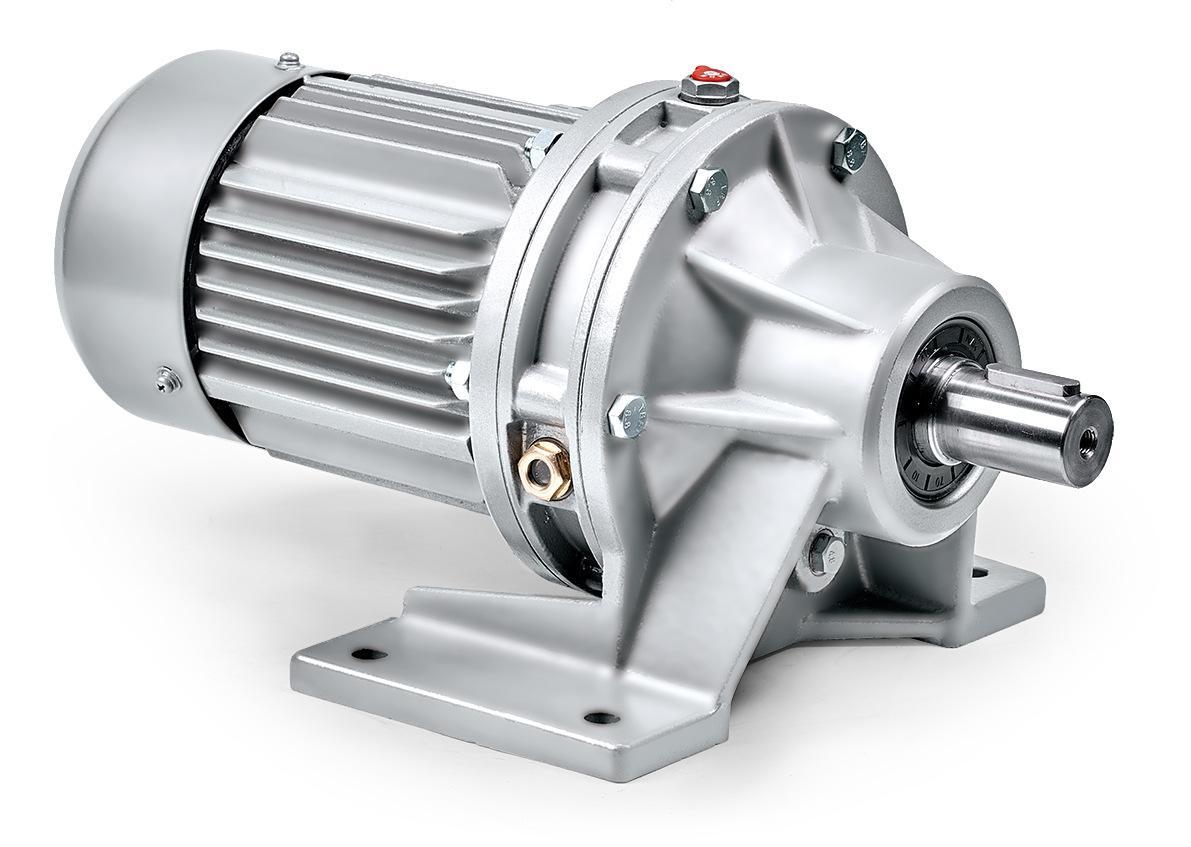

X驱动减速机摆线齿轮马达变速箱 1X驱动减速机摆线齿轮马达变速箱 2X驱动减速机摆线齿轮马达变速箱 3X驱动减速机摆线齿轮马达变速箱 4
