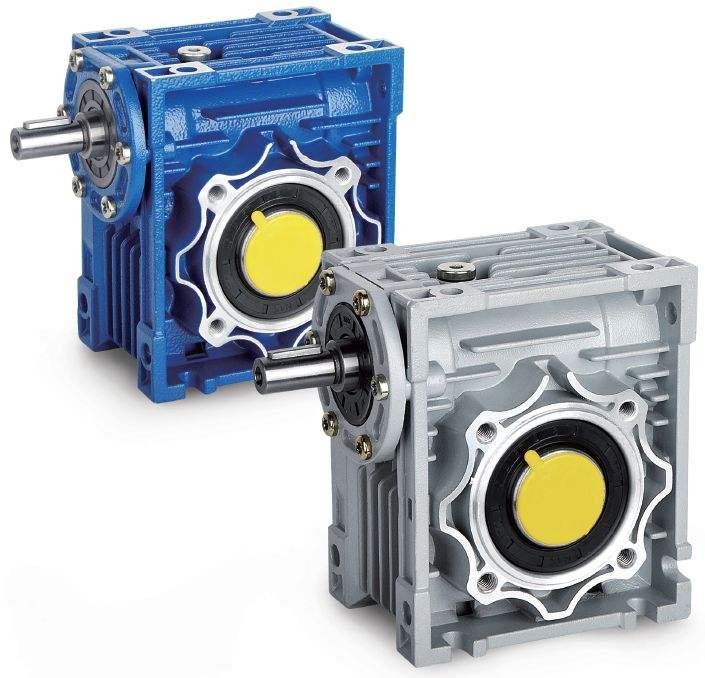

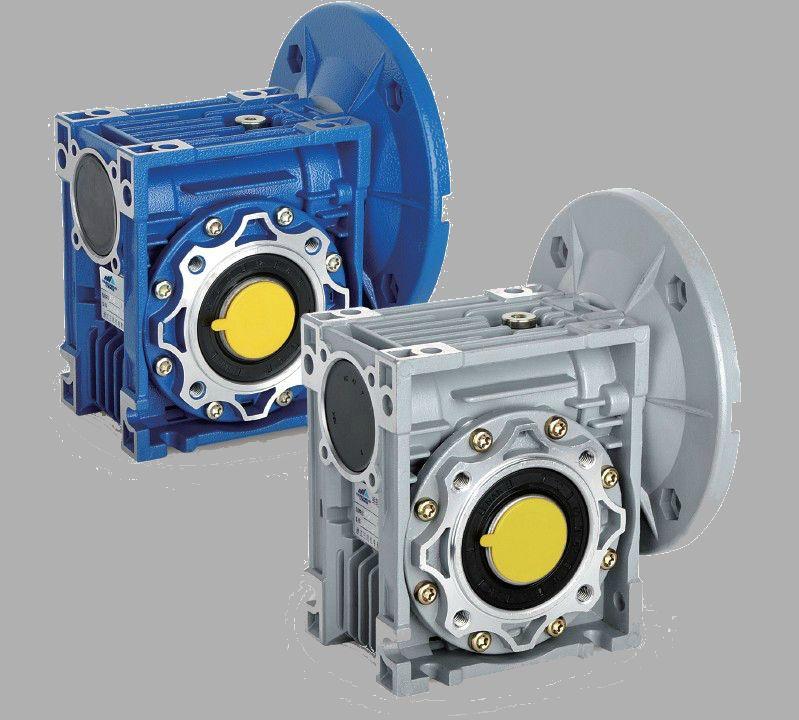

NMRV蜗轮减速电机减速机

型号：	NMRV025-150
品牌：	瑞德森
原产地：	中国
类别：	工业设备 / 通用机械 / 减速机、变速机
标签︰	蜗轮减速马达 , 蜗轮减速箱 , 蜗轮减速机
单价：	¥200 / 件
最少订量：	10 件

发送查询

产品描述

RV系列按Q/QS1-1999技术质量标准设计制造。 RV系列蜗轮减速机在符合国家标准GB10085-88圆柱蜗杆轮参数基础之上，吸取国内外最先进科技，独具新颖一格的“方箱型”外形结构，以优质铝合金压铸而成、箱体外形美观，具有以下优势性能： 1.结构紧凑、体积轻巧、小型高效; 2.热交换性能好，散热快； 3.安装简易、灵活轻捷、性能优越、易于维护检修； 4.转动速比大、扭矩大、承受过载能力高； 5.运行平稳，噪音小，久经耐用； 6.实用性强、安全可靠性大。 1.型号、中心距

型号	NRV减速机带输入轴式 NMRV减速机带输入法兰式（配合电机使用）
中心距	25	30	40	50	63	75	90	110	130

2.型式：
铝合金减速机输入型式分为孔输入、轴输入、带延伸的轴输入、带延伸的法兰输入四种，输出形式分为孔输出、单向轴输出、双向轴输出、法兰输出四种。 F…（1—2）带输出法兰。VS配同向输入轴。AS配单向输出轴。AB配双向输出轴（见下图）。
3.减速机单机速比有7.5、10、15、20、25、30、40、50、60、80、100

4.标记示例

中心距a	减速机的安装规格				减速比i
	法兰型号	N M P			7.5	10	15	20	25	30	40	50	60	80	100
	法兰型号	N M P			轴芯尺寸D
25	56B14	50	65	80	9	9	9	9		9	9	9
30	63B5	95	115	140	11	11	11	11	11	11	11	11
	63B14	60	75	90	11	11	11	11	11	11	11	11
	56B14	50	65	80									9	9
40	74B5	110	130	160	14	14	14	14	14	14	14	14
40	63B5	95	115	140									11	11	11
50	80B5	130	165	200	19	19	19	19	19	19	19
	71B5	110	130	160								14	14	14
	63B5	95	115	140											11
63	90B35	130	165	200	24	24	24	24	24	24	24
	80B5	130	165	200								19	19
	71B5	110	130	160										14	14
75	100/112B35	180	215	250	28	28	28	28		28
	90B35	130	165	200					24		24	24	24
	80B5	130	165	200										19	19
90	100/112B35	180	215	250	28	28	28	28	28	28	28	28
	90B35	130	165	200									24	24
	80B5	130	165	200											19
110	132B35	230	265	300	38	38	38	38	38
	100/112B35	180	215	250						28	28	28	28
	90B35	130	165	200										24	24
130	132B35	230	265	300	38	38	38	38	38	38	38	38
130	100/112B35	180	215	250									28	28	28

中心距a	安装参数表
中心距a	A	C	D	E	F	G	H	I	L	M	N	O	P	Q	R	S	T	V	K
30	54	80	14	97	32	63	40	30	56	65	55	6.5	75	44	57	5.5	20	27	44
40	70	100	18	121	43	70	50	40	71	75	60	7	87	55	71	6.5	23	35	60
50	80	120	25	144	49	80	60	50	85	85	70	8.5	100	64	84	7	30	40	70
63	100	144	25	174	67	95	72	63	103	95	80	8.5	110	80	102	8	40	50	85
75	120	174	28	205	72	112.5	86	75	113	115	95	11	140	93	119	10	50	60	90
90	140	208	35	238	73	130	103	90	130	130	110	13	160	102	135	11	50	70	100
110	170	252.5	42	294		160	127.5	110	142	165	130	14	200	125	167.5	15	60	85	115
130	200	292.5	45	334		180	147.5	130	154	215	180	16	250	140	187.5	15	80	100	120

中心距a	安装参数表
中心距a	G1	G2	N1	KA	KB	KC	KE	α	KM	KN	KO	KP	KQ	d	b	t1
30	63	50	29	54.5	6	4	M6×11(n.4)	0°	68	50	6.5(4/90°)	80	70	9	5	16.3
40	78	60	36.5	67	7	4	M6×8(n.4)	45°	87	60	9(4/90°)	110	95	11	6	20.8
50	92	74	43.5	90	9	5	M8×10(n.4)	45°	90	70	11(4/90°)	125	110	14	8	28.3
63	112	90	53	97	10	6	M8×14(n.8)	45°	150	115	11(4/90°)	180	142	19	8	28.3
75	118	105	57	111	13	6	M8×14(n.8)	45°	165	130	14(4/90°)	200	170	24	8	31.3
90	140	125	67	111	13	6	M10×18(n.8)	45°	175	152	14(4/90°)	210	200	24	10	38.3
110	155	142	74	139	15	6	M10×30(n.8)	45°	220	170	14(4/45°)	270	250	28	12	45.3
130	170	162	80.5	151.5	15	6	M12×40(n.8)	45°	255	180	16(4/45°)	320	290	30	14	48.8
