结构原理

  “瑞德森牌”摆线针轮减速机是采用K-H-V少齿差行星式传动原理及摆线针齿啮合的新颖传动机械。广泛应用于纺织印染、轻工食品、冶金矿山、石油化工、起重运输及工程机械等领域中的驱动和减速装置。

    本厂生产的摆线针轮减速机质量优良、性能可靠、规格齐全、价格合理，荣获了机械工业部和浙江省优质产品称号。

    行星摆线针轮减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。

    在输入轴上装有一个错位180°的双偏心套，在偏心套上装有两个滚柱轴承，形成H机构，两个摆线轮的中心孔即为偏心套上转臂轴承的 滚道，并由摆线轮与针齿轮上一组环形排列的针齿轮相啮合，以组成少齿差内啮合减速机构，（为了减少摩擦，在速比小的减速机中，针齿上带有针齿套）。　　　

    当输入轴带着偏心套转动一周时，由于摆线轮上齿廊曲线的特点及其受针齿轮上针齿限制之故，摆线轮的运动成为即有公转又有自转的平面运动，在输入轴正转一周时，偏心套亦转动一周，摆线轮于相反方向上转过一个齿差从而得到减速，再借助W输出机 构，将摆线轮的低速自转运动通过销轴，传递给输出轴，从而获得较低的输出转速。

      主要特点

  一、高速比和高效率

    高级传动，就能达到1：87的减速比，效率在90%以上，如果采用多级传动，减速比更大。

  二、结构紧凑体积小

    由于采用了行星传动原理，输入轴与输入轴在同一轴心上，所以结构紧凑，体积小。

  三、运转平稳噪声低

    摆线针齿啮合齿数较多，重叠系数大以及具有机件平稳的机理，使振动和噪声限制在最小程度。

  四、使用可靠、寿命长

    因主要零件采用轴承钢，经淬火处理（HRC58-62）获得高强度，并且部门传动接触采用了滚动摩擦，所以经久耐用寿命长。

 设计合理，维修方便，容易分解安装，最小零件个数以及简单的润滑，使摆线针轮减速机深受用户的信赖。

 公司产品配件品种齐全，如客户有特殊需要，我们可为客户按样板订造多种特殊规格或型号的减速机整机及配件。

    所购买的摆线针轮减速机，在销售日算起包用期为一年。

    本产品在正常安装，正常使用情况下，给于三包.

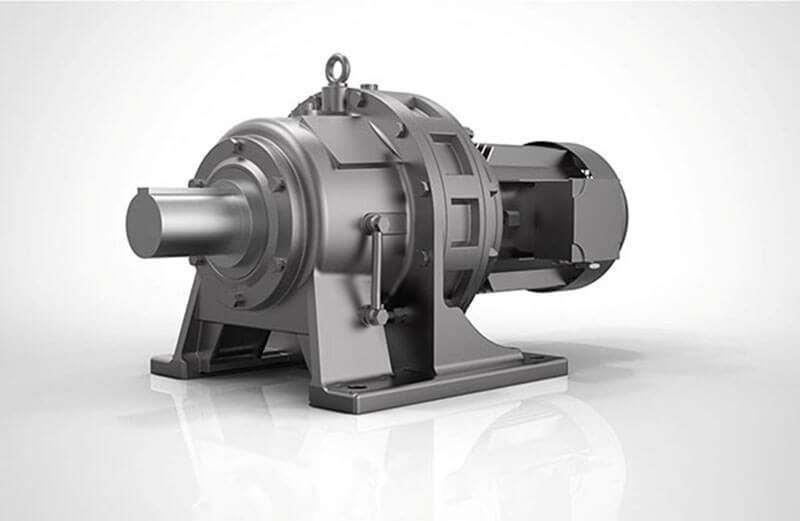

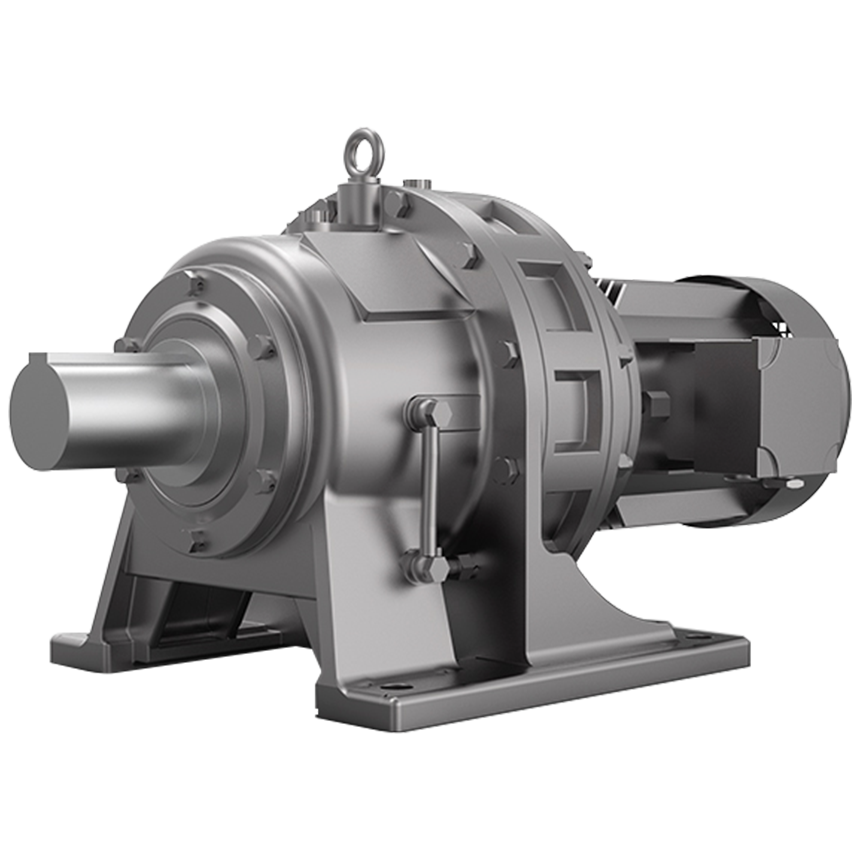

Product shows:
