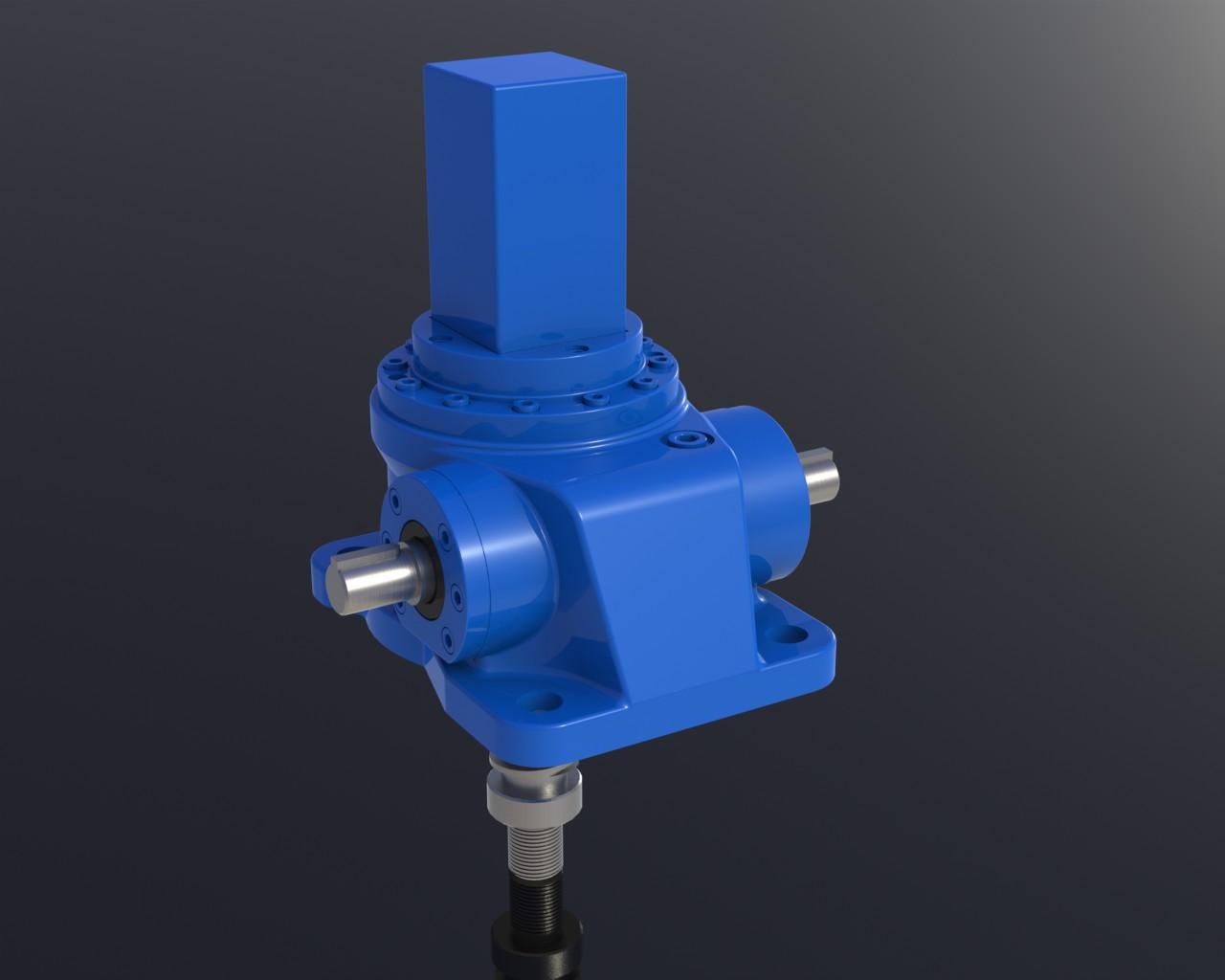

JWB滚珠丝杠升降机提升设备

型号：	JWM002-1000
品牌：	瑞德森
原产地：	中国
类别：	工业设备 / 通用机械 / 减速机、变速机
标签︰	蜗杆螺旋千斤顶 , 螺旋升降机 , 涡轮蜗杆升降机
单价：	¥500 / 件
最少订量：	10 件

发送查询

产品描述

JWM丝杆升降机是瑞德森机械经营产品之一，它广泛应用于机械、冶金、建筑、水利设备等行业，具有起升、下降及借助辅件推进、翻转及各种高度位置调整等诸多功能。 JWM蜗轮丝杆升降机是一种基础起重部件，具有结构紧凑、体积小、重量轻、动力源广泛、无噪音、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等许多优点。可以单台或组合使用，能按相关程序准确地控制调整提升或推进的高度，可以用电动机或其它动力直接带动，也可以手动。它有不同的结构形式和装配形式，且提升高度可按用户的要求定制。

JWM丝杆升降机特点:：

1、 JWM型（梯形丝杆型）适用于低速、低频率的场合, 主要构成部件为：精密梯形丝杆副与高精度蜗轮蜗杆副。
2、价格经济、结构紧凑、操作简单、保养方便。
3、低速、低频率：主要用于大负荷、低速与无需频繁工作的场所。

4、保持载重：梯形丝杆具有自动锁定功能，既使没有制动装置也可保持载重。

技术参数：
1、输入功率：0.36-21.4KW
2、螺距范围：6-25mm
3、承载范围：2.5T-120T
4、提升速度：150mm/min-1800mm/min
5、结构形式：点击直联式，单入力轴、双入力轴

型号代码表示：

JWM丝杆升降机

型号参数表：

		JWM002	JWM005	JWM010	JWM025	JWM050	JWM100	JWM150	JWM200	JWM300	JWM500	JWM750	JWM1000
上限载荷kN		1.96	4.90	9.80	24.5	49.0	98.0	147	196	294	490	735	980
丝杆外径mm		12	16	20	26	40	50	55	65	85	120	130	150
丝杆底径mm		8.8	10.8	14.8	19.7	30.5	38.4	43.4	51.3	67	102	112	127
丝杆螺距mm		3	4	4	5	8	10	10	12	16	16	16	20
减速比	H速度	5	5	5	6	6	8	8	8	102/3	102/3	102/3	12
减速比	L速度	20	20	20	24	24	24	24	24	32	32	32	36
综合效率%	H速度	26	26	21	21	22	22	20	20	19	15	13	13
综合效率%	L速度	15	15	12	12	14	15	14	13	11	10	8	8
容许输入_ 大功率（kW）	H速度	0.16	0.39	0.49	1.0	2.0	2.8	3.1	5.0	8.4	13.4	14.4	21.4
容许输入_ 大功率（kW）	L速度	0.08	0.18	0.36	0.46	0.63	1.4	2.2	3.2	4.6	5.7	7.2	9.4
空载扭矩（N·m）		0.11	0.11	0.29	0.62	1.4	2.0	2.6	3.9	9.8	19.6	29.4	39.2
容许输入轴扭矩（N·m）*		9.8	9.8	19.6	49.0	153.9	292.0	292.0	292.0	735.0	1372.0	1764.0	2450.0
上限载荷时所需输轴扭矩（N·m）**	H速度	0.83	2.5	6.2	16.1	48.7	90.7	149.0	238.1	400.1	856.0	1380.5	2040.9
上限载荷时所需输轴扭矩（N·m）**	L速度	0.42	1.1	2.9	7.4	20.0	45.3	72.3	124.0	244.0	453.3	761.3	1278.3
输入轴每回转一圈丝杆（活动螺母）轴向位移量	H速度	0.60	0.80	0.80	0.83	1.33	1.25	1.25	1.50	1.50	1.50	1.50	1.67
输入轴每回转一圈丝杆（活动螺母）轴向位移量	L速度	0.15	0.20	0.20	0.21	0.33	0.42	0.42	0.50	0.50	0.50	0.50	0.56
上限载荷时容许输入轴回转速度	H速度	1800	1500	750	600	400	300	200	200	200	150	100	100
上限载荷时容许输入轴回转速度	L速度	1800	1500	1200	600	300	300	290	250	180	120	90	70
上限载荷时丝杆回转扭矩（N·m）		2.6	8.6	20.1	65.1	201.5	503.6	813.2	1287.7	2531.9	5551.3	8921.8	1387
