产品描述：（1）HY-EAH8电表电量数据采集器是为满足电网数据采集需求所设计，具有低功耗、无风扇散热设计、高抗干扰等特性。内置丰富的协议库，支持电网104规约、61850规约、MQTT等多种协议，支持多并发量数据采集转发，能够实现数据实时写入数据库功能。该产品除了电力行业以外，还可以广泛应用于石油、化工、水处理、工厂自动化、交通等行业。

         （2）HY-EAH8电表电量数据采集器可实现实时数据采集、通信管理、数据网关、数据转发、规约转换、前置处理等各种功能，也可以作为功能子站，实现层层级联、数据分类、分向传送的功能。



产品参数：Linux操作系统，1U机箱，2独立网络接口，6路RS485,16路开关量输入，8路开关量输出，8路模拟量输入。支持多种工业协议，支持web配置，支持边缘计算。



产品优势：（1）优异的抗干扰性能与可靠性——高品质的工业级元件；高水准的原理图设计，优异的layout;严格的生产把控及测试，含静电防护、防潮、防氧化、防腐蚀等；

        （2）良好的通用性和扩展性——通用性：标准的硬件接口，例如RS485，LAN口等；扩展性：支持USB，可以外扩模块，支持4G，WiFi，蓝牙等。



应用场景：配电房设备监测和控制，大数据量的数据采集



主要特点：

         采用嵌入式实时操作系统Linux为平台；

         采用高性能高可靠性嵌入式低功耗硬件平台，使产品的稳定性和宽温运行得到可靠保证；

         高品质的工业级元件，高水准的电气设计，高密度集成的电路结构，使装置拥有优异的电气隔离和电磁屏蔽表现，极大提高了装置的抗干扰性能与可靠性保障；

         与智能采集装置、继电保护具有相同等级的EMC；

         内置丰富规约库IEC 870-5-101、102、103、104、MODBUS 、OPCUA、DL645 、MQTT、61850及国内外各主要电力厂家各设备通讯规约，根据现场需求进行特殊规约的开发；

         单个串口通过RS485总线方式连接多台IED设备；

         支持宽电压输入：交流85-264V（50-60HZ）或直流100-370V；

         支持宽温运行：-25℃~70℃；

         1U机架安装方式，造型美观，安装方便；



主要功能：

         智能配电房综合监控终端可以为不同的后台SCADA系统、电力保护装置、各种智能设备、不同的管理系统提供以太网、标准RS232、标准RS485等不同通信接口的综合数据通信处理等功能；

         支持分布网络、分层级联的系统架构，实现通信管理、数据网关、数据转发、规约转换、前置处理等功能；

         主站通信功能：支持多个主站规约，可配置选择；

         智能装置通信及数据汇集功能：可通过不同的规约实现与各种保护装置、智能设备进行通信，及数据采集；

         计算功能：支持逻辑运算及相关函数调用；

         实时数据及历史数据存储和查询功能；

         灵活的系统调试软件：支持在线、离线调试模式，可靠的程序升级、参数下载、数据查询、报文监视、原始数据读取及工程量换算等功能。

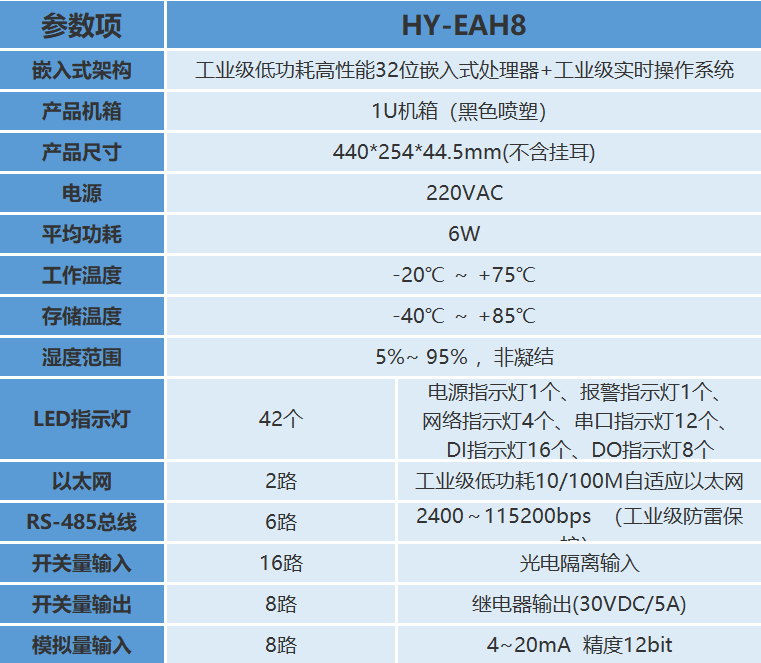

硬件指标：

      以太网接口：2个独立的以太网口，10/100M自适应；

         串行通信接口： 6路RS485接口（数据传输速率：2400bps - 38.4kbps，软件可配置）；

         数字量输入：16通道；

         数字量输出：8通道，继电器型输出，最电流5A/每通道；

         模拟量输入：8通道，4~20mA，12bit精度；

         主站链接数：最大支持4台设备同时链接；

         MTBF——大于50，000小时。



抗干扰性指标：

         静电放电 ：GB/T17626-4-2，3级；

         快速瞬变 ：GB/T17626-4-4，3级；

         冲击涌流：GB/T17626-4-5，3级；

         串口光电隔离：2500V光电隔离绝缘；

         绝缘：电源输入端对机壳2500V ，通信接口对机壳500V。



工作电压：

          交流85-265V（50-60HZ）或直流100-370V 。



工作环境：

         工作温度：-25℃- +70℃；

         环境湿度：相对湿度5-95%，无凝结。
