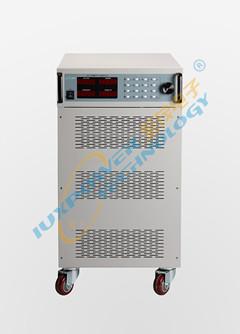

可编程蓄电池模拟直流电源

  产品概述 Product overview

SIS1000系列太阳能电池整列模拟器(又名太阳能电池I-V模拟器）是采用全桥移相软开关技术,ARM、DSP双CPU控制、16bit高速ADC快速精确测量,高速DSP进行PID运算,直接输出PWM，通过填充因子（Fill Factor）可模拟多种太阳能电池的输出特性,可模拟不同光照和温度下I-V曲线，模块化设计，电源输出的高精度、低纹波、电压电流动态响应速度快，且效率高达93%,符EN50530/Sandia/CGC-GF004标准；产品主要光伏逆变器研发及测试,微网系统集成.

产品特点 Product features

功率容量可:600W–1500kW ；

可模拟太阳能电池板输出特性(国内首创)；

可模拟不同光照和温度下I-V曲线；

通过填充因子（Fill Factor）可模拟多种太阳能电池的输出特性；

可模拟太阳能电池板被遮罩时的I-V曲线；

可测试静态和动态下的MPPT情况；

MPPT工作点实时显示于上位机软件上；

具有恒功率模式,具有恒内阻模式，对内阻进行设定；

具有强大的图形化上位机软件；

稳压精度高、纹波电压低；

采用16bit高速ADC,快速精确测量；

采用ARM、DSP双CPU控制；

应用全桥移相软开关技术；

动态稳定性用Matlab仿真优化；

采用高速DSP进行PID运算,直接输出PWM；

变压器采用非晶铁芯，具有高饱和磁感应强度、高导磁率、高电感量、低损耗、体积小、重量轻、抗电磁干扰能力强、频率特性优良、温度稳定性高的特性；

快速存储9组数据（电压，电流，功率）；

具有过压、过流、过温、短路保护功能；

电压、电流、时间设定，数字式按键输入，精确度高；

具有RS232C通讯接口（RS485,GPIB为可选）；

产品通过CE认证；

符合EN50530/Sandia/CGC-GF004标准.

产品原理 Product principle

专用直流试验电源

多种模式模拟太阳能阵列I-V曲线：

太阳能电池输出的参数图：

填充因子图：

普通模式：

静态MPPT测试：

动态MPPT测试：

专用直流试验电源

遮罩下I-V曲线测试：

  可编程蓄电池模拟电源

产品规格：

型号Mode SIS1000 SIS1003 SIS1005 SUS1010 SIS1015 SIS1020 SIS1030

容量 Power 600W 3KW 5KW 10KW 15KW 20KW 30KW

制作方式 Working 开关 switch PWM

输入Input 相数 Phase 1φ2W+PE 单相两线+地线 3φ4W+PE 三相四线+地线

电压 Voltage 220V±15% 380V±15%

频率 Frequency 47Hz – 63Hz

输出 Output 电压 Voltage 电流 Current

0 – 65 V 0 – 12A 0 – 56A – – – – –



0 – 120 V 0 – 5A 0 – 30A – – – – –



0 – 300V – 0 – 12A 0 – 20A 0 – 40A 0 – 60A 0 – 80A 0 – 120A



0 – 600V – 0 – 6A 0 – 10A 0 – 20A 0 – 30A 0 – 40A 0 – 60A



0 – 1000V – 0 – 3.6A 0 – 6A 0 – 12A 0 – 18A 0 – 20A 0 – 30A



0 – 1500V – – 0 – 4A 0 – 8A 0 – 12A 0 – 16A 0 – 24A



LCD显示 Display 电压Vrms、电流Arms、 功率 Wattage、时间Time

电压纹波 rms Voltage Rippe 0.2 % FS (满量程）

电流纹波 rms Current Ripple 0.3 % FS (满量程）

稳压精度 Voltage regulation ≤ ±0.5 % FS ( FS Resistor Load ）

稳流精度 Current Regulation ≤ ±0.5 % FS ( FS Resistor Load ）

电源调整率 Linear Regulation ±0.1 % FS

负载调整率 Load Regulation ± ≤0.1 %

时间精度 Time Setting 0.1sec + 0.1%

电压解析度Voltage regulation V 0＜1000V : 0. 1V； V 0≥1000V : 1V

电流解析度 Current regulation 输出 Io ＜ 10A :分辨率0 . 001A； 输出100＞ Io≥ 10A :分辨率0 . 01A； 输出1000A＞Io≥100A :分辨率0 . 1A； 输出Io≥1000A :分辨率1 A；

设定项目 电压调节CV 0 – 100% 额定电压可调

电流调节CC 0 – 100% 额定电流可调

功率调节CP 0 – 100% 额定功率可调

设定精确度 电压 Voltage ±0.5 % FS

电流 Current ±0.5 % FS

功率 Wattage ±0.5 % FS

测量精确度 电压 Voltage ±0.5 % FS±2 dgt

电流Current ±0.8 % FS±2 dgt

功率Wattage ±0.8 % FS±2 dgt

存储组数 Memory 共9组， 每组可记忆电压、电流值， 可快速方便调用

可程组数 Programmable 共30组， 每组可运行电压、电流、上升时间、运行时间

SAS 模式 SAS Model 可模拟不同的太阳能电池板I-V曲线

1 .薄膜光伏电池;        2 .标准晶体硅光伏电池;

3 .高效晶体硅光伏电池; 4 .自定义光伏电池; 具体功能见上位机软件说明通过用户自定义设定

通讯接口 Interface RS232 C【IEEE488 . 2 (GPIB)可选】

电磁兼容 EMC 输入EMI滤波器

限流设定I-LIM Set O-Max Current（ 超过电流设定值电源保护， 停止输出）

限压设定V-LIMSet O-Max Current（ 超过电压设定值电源保护， 停止输出）

保护 Protection 过压Over Voltage  过流Over Current    过温Over Temp 过载   Over Load  短路 Short circuit

冷却方式 Cooling 风扇强制冷却

重量 ( Kg ) 10 15 45 50 55 60 70



体积 W×H×D (mm ) 430×133×480 483×265×600 483×399×600

专用直流试验电源

运行环境 Environment 0 – 40℃(室外-20℃ – 50℃需定制)       20-90%RH

◆规格如有变更恕不另行通知

产品规格：

型号Mode SIS 1060 SIS 1100 SIS 1150 SIS1300 SIS1630 SIS11000 SIS11500



容量 Power 60 KW 100 KW 150 KW 300 KW 630 KW 1 MW 1 . 5 MW



制作方式 Working 开关 Switch PWM

输入INPUT 相数 Phase 3φ4W+PE 三相四线+地线

电压 Voltage 380V±15%

频率 Frequency 47 Hz – 63 Hz

输出OUTPUT 电压 Voltage 电流 Current

0 – 600 V 0 – 120 A 0 – 334 A 0 – 500 A – – – –



0 – 1000 V 0 – 72 A 0 – 200 A 0 – 300 A 0 – 600 A 0 – 1260 A 0 – 2000 A             0 – 3000 A



0 – 1500 V 0 – 48 A 0 – 134 A 0 – 200 A 0 – 400 A 0 – 840 A 0 – 1334 A             0 – 2000 A



LCD显示Display 电压Vrms、电流Arms、 功率Wattage、时间Time

电压纹波rms Voltage Ripple 0 . 2 % FS(满量程）

电流纹波rms Current Ripple 0 . 3 % FS(满量程）

稳压精度Voltage Regulation ≤±0 . 5 % FS( FS Resistor Load ）

稳流精度Current Regulation ≤±0 . 5 % FS( FS Resistor Load ）

电源调整率 Linear Regulation ±0 . 1 % FS

负载调整率Load Regulation ± ≤0 . 1 %

时间精度Time Setting 0 . 1 sec+ 0 . 1 %

电压解析度Voltage Resolution V 0＜1000 V: 0 . 1 V； V 0≥1000 V: 1 V

电流解析度Current Resolution 输出  Io＜ 10 A:分辨率0 . 001 A；   输出100＞ Io≥ 10 A:分辨率0 . 01 A； 输出1000 A＞Io≥100 A:分辨率0 . 1 A； 输出Io≥1000 A:分辨率1 A；

设定项目 电压调节CV 0 – 100 %额定电压可调

电流调节CC 0 – 100 %额定电流可调

功率调节CP 0 – 100 %额定功率可调

设定精确度 电压 Voltage ±0 . 5 % FS

电流 Current ±0 . 5 % FS

功率 Wattage ±0 . 5 % FS

测量精确度 电压Voltage ±0 . 5 % FS±2 dgt

电流Current ±0 . 8 % FS±2 dgt

功率Wattage ±0.8 % FS±2 dgt

存储组数 Memory 共9组， 每组可记忆电压、电流值， 可快速方便调用

可程组数 Programmable 共30组， 每组可运行电压、电流、上升时间、运行时间

SAS 模式 SAS Model 可模拟不同的太阳能电池板I- V曲线

1 .薄膜光伏电池;        2 .标准晶体硅光伏电池;

3 .高效晶体硅光伏电池; 4 .自定义光伏电池; 具体功能见上位机软件说明通过用户自定义设定

通讯接口Interface RS 232 C【IEEE 488 . 2 ( GPIB)可选】

电磁兼容 EMC 输入EMI滤波器

限流设定I-LIM Set O-Max Current（ 超过电流设定值电源保护， 停止输出）

限压设定V-LIM Set O-Max Current（ 超过电压设定值电源保护， 停止输出）

保护Protection 过压Over voltage 过流Over Current 过温Over Temp 过载Over Load 短路Short Circuit

冷却方式 Cooling 风扇 强制冷却

重量( Kg) 200 500 800 1500 3000 6000 9000

体积 W×H×D( mm) 550×133×850 1100×1800×850 1650×1800×850 2200×2100×850 4400×2100×850 8800×2100×850 13200×2100×850

运行环境Environment 0 – 40℃(室外-20℃ – 50℃需定制)       20-90%RH

◆规格如有变更恕不另行通知
