三合一防雷器产品介绍:

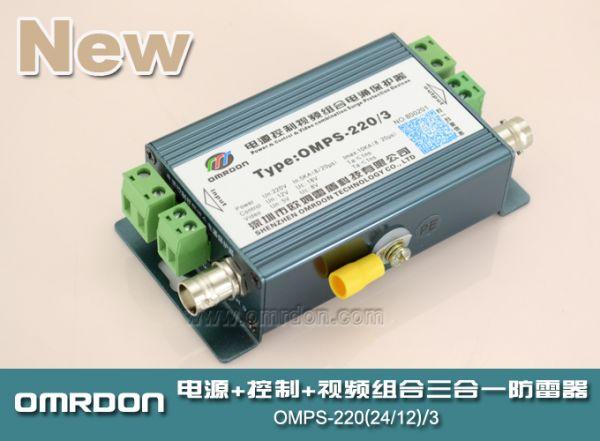

欧姆雷盾（OMRDON） CCTV视频监控系统电源控制视频组合三合一电涌保护器（ 又称： 三合一电涌保护器、三合一浪涌保护器、三合一避雷器） 是依据I E C和G B标准设计， 适用于视频监控前端带云台控制模拟摄像机（Analog Camera）及其它弱电设备的电源和信号线路的雷击电磁脉冲（LEMP）保护， 是一体化多功能电涌保护器。主要于对监控模拟摄像机等设备的电源、视频、云台控制线路实施电涌保护， 可充分保护最新技术的监控设备。

三合一防雷器功能特点:

1 、通流容量大： 10 KA( 8 / 20 μS)， 高速反应（ 10 - 12 纳秒）， 低损耗；
2、电源、视频、控制防雷三合一设计理念， 不占空间.
3、能有效防止电源、视频、云台控制等设备间电位差瞬时增大而造成的设备损坏
4、内部采用两级串联式联动保护， 残压低， 使用寿命长；
5、电源电涌保护端口带LED失效指示（ 绿色:正常； 熄灭:失效）；
6、三合一防雷器采用集成化结构、体积小、接线简易、安装方便。
三合一防雷器防雷器安装方法:
1、防雷器串联安装在摄像机端口前（“INPUT”标识端接入线路，“OUTPUT”标识端与被保护摄像机相连接）,然后PE接至防雷接地网。
2、线路端子接法（ 电源部分）： 电源两端分别对应接“L/+”“N/-”。
3、线路端子接法（ 控制信号）:每组使用一对信号线， 按标识“1对2”、“3对4 "相对应连接。
4、接地线截面应≥4 mm 2，且尽可能短。安装本防雷产品要求接地电阻小于4欧姆， 在接地线及接地电阻合格下防雷性能最优。
5、本防雷器免维护， 雷雨后应及时检查和记录避雷器的工作状况。

三合一防雷器安装注意事项:
1、防雷器输出端所有端口均连接被保护设备。
2、正负线路请勿接反或接错,切记不可带电作业。
3、防雷器安装在被保护设备前端越近效果越好。
4、设备需要定期检查， 产品劣化后必须立即更换。
5、接地一定要良好且接地电阻不大于4欧姆。
