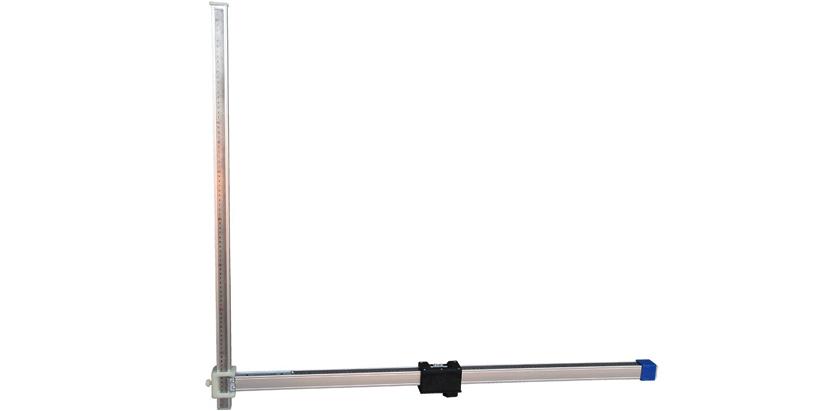

L形轨道尺是用于铁轨道外侧(或内侧)与基标定位孔中心距离及钢轨上平面与基标之间高度测量的专用量具。

技术参数

1、水平间距测量范围200-900mm

准确度士1mm;

2、高度测量范围50mm-800mm,

准确度土1 mm;

3、水平采用3’水准泡

4、主尺身采用高强度方管铝合金。

5、外形尺寸1000mm X 140mm X 100mm。

6.测量参数可按客户需求订制。

使用方法及注意事项

1.取下弹簧片，然后将从水平尺身上取下，与弹簧片与垂尺按图示位置插入垂尺框内。

2.测量时，测座底板放在钢轨上，测头紧靠钢轨处侧，拉动横尺及垂尺将定位针对入基标定位孔，将水泡处于中间位置，拧紧紧固螺栓，从水平方向的放大镜上读取水平间距值，从垂直方向的标尺上“0"位对应处读取高度值。

3.使用后，较长时间不用时，定位杆和测头要涂油(凡土林油或干油)保护。

4.定期要进行检定(建议周期6个月)，检定方法见附图及检定说明。

5.使用时要轻拿轻放，不得任意抛掷，不得与强酸强碱物质接触。
