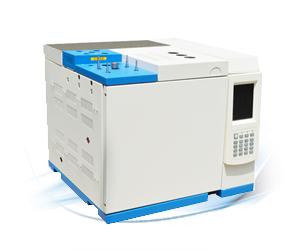

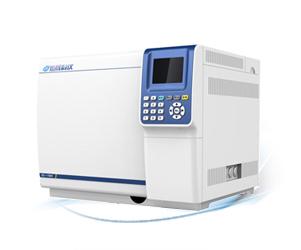

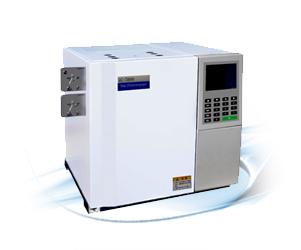

GC-9850煤矿井下气分析专用色谱分析仪

适用范围：

煤层气、矿井气体、采空区气体、密闭区气体

仪器简介：

矿井气分析仪仪器专用于煤矿井下气体分析，火灾预报，瓦斯爆炸危险判别。其中包括预测、预报和熄灭程度启封指标的分析。利用热导检测器、双氢焰检测器、甲烷转化炉、十通阀进样装置、专用不锈钢填充柱，一次进样完成对矿井瓦斯气体 (O2、N2、CH4、CO、CO2、C2H4、C2H6、C2H2)的常量及微量组份分析。

执行标准:
AQ/T1019-2006煤层自然发火标志气体色谱分析及指标优选方法

AQ/T1008-2007矿山救护规程

性能特点：

◆ 以新一代高性能、高稳定性GC-L6气相色谱仪为基础，运行可靠稳定。

◆ 微机自动控制十通阀进样装置。

◆ 采用三根不锈钢色谱填充柱，有效防止色谱柱交叉污染，确保整套仪器长期不间断工作。

◆ 采用三检测器流程：热导检测器、氢火焰检测器、及加装转化炉。根据甲烷含量的多少可自动改变氢火焰检测器灵敏度，避免甲烷含量高掩盖甲烷后的微量组分。

◆ 分析速度快：4-8分钟内，一次进样完成对矿井瓦斯爆炸气体常量 (O2、N2、CH4、CO、CO2、C2H4、C2H6、C2H2)的分析。

◆ 可配备电子捕获检测器测定示踪气体SF6,火焰光度检测器测定H2S、SO2等气体。

◆ 配有4/8升铝瓶装多组份标准混合气体。

◆ 双通道色谱工作站，支持Windows XP操作系统，色谱分析谱图储存、数据处理、报告打印随心所欲。

◆ 可配套矿井气分析专用色谱工作站，对双通道产品，可将A、B两个通道的谱图嫁接到一张谱图中，故仅对一张谱图进行处理和计算即可。可设置各种气体浓度和烷烯比的报警值，并可自动对进入瓦斯爆炸三角形的甲烷和氧气浓度进行报警。自动进样和手工进样的结果都可存入数据库。在数据库中可按时间或取样地点打印（或查询）历史数据或趋势图，并可显示瓦斯爆炸三角形与历史数据之间的距离。

◆可实现在线自动分析，通过敷设管道仪器可按周期自动取样，不间歇的对工艺样品气进行监测自动标定，无须人工校验。管道的探头未敷设到的地方，可采用人工采样检测，灵活可靠。

矿井气分析仪仪器技术指标：

1、矿井气分析仪氢火焰离子化检测器(FID)：

圆筒型收集极结构设计，石英喷嘴，响应极高

检测限：≤8×10-12g／s(正十六烷/异辛烷)

基线噪声：≤2×10-13A

基线漂移：≤2×10-12A/30min

线性：≥106

稳定时间：十分钟

2、矿井气分析仪热导检测器(TCD)：

采用半扩散式结构

电源采用恒流控制方式

灵敏度：≥3000mV·ml／mg，高灵敏度≥8000mV·ml／mg

基线噪声：≤10μV。

基线漂移：≤100μV/30min。

线性：≧104

3、矿井气分析仪大屏幕LCD液晶显示：

清晰显示各路温度的设定值，实测值和保护值

实时显示仪器状态

触摸式键盘，菜单式操作

4、矿井气分析仪温控指标：

柱  箱：室温上5℃~399℃     精度±0.1℃

进样器：室温上5℃~399℃     精度±0.1℃

检测器：室温上5℃~399℃     精度±0.1℃

转化炉：室温上5℃~399℃     精度±0.1℃

5.矿井气分析仪最小检测浓度：CO、CO2≤1ppm   O2、N2≤0.1%

CH4、C2H6、C2H4、C2H2≤0.1ppm

6.定量重复性RSD≤3%

7.矿井气分析仪定性重复性RSD≤1%

分析谱图如下：

 TCD

FIDⅠ



FIDⅡ

矿井气体专用分析仪配置：

名称	型号及配置	数量	产地
气相色谱仪	GC-9850型煤矿气体专用分析仪	1	上海烜晟
气体进样装置 （选其一即可）	手动十通阀	1	上海烜晟
	自动十通阀	1	上海烜晟
色谱柱	煤矿气体分析专用柱	3	上海烜晟
数据处理系统 （选其一即可）	双通道数据处理系统（仪器信号为两路输出）	1	杭州赛智
	三通道数据处理系统 （仪器信号为三路输出，可加装爆炸三角形软件）	1	上海烜晟
标气	4升铝瓶含减压阀，标气组分(O2、N2、CH4、CO、CO2、C2H4、C2H6、C2H2)	1	山东德洋
气体发生器	LN-300E氮气发生器   300ml/min	1	上海烜晟
	LH-300E氢气发生器   300ml/min	1	上海烜晟
	LA-2L空气发生器     2000ml/min	1	上海烜晟
采样泵（选配）		1	上海烜晟
铝箔采样袋	1000ml	2	大连德霖
电脑、打印机		1	自备
