DC-DC直流模块电源,18-75Vdc输入,28Vdc输出,输出功率150W;是工业标准四分之一砖封装和引脚,外形结构为开放式加基板结构,功率密度高。具有输入欠压保护、输出过压保护、输出短路保护、负逻辑遥控、过温保护等功能。

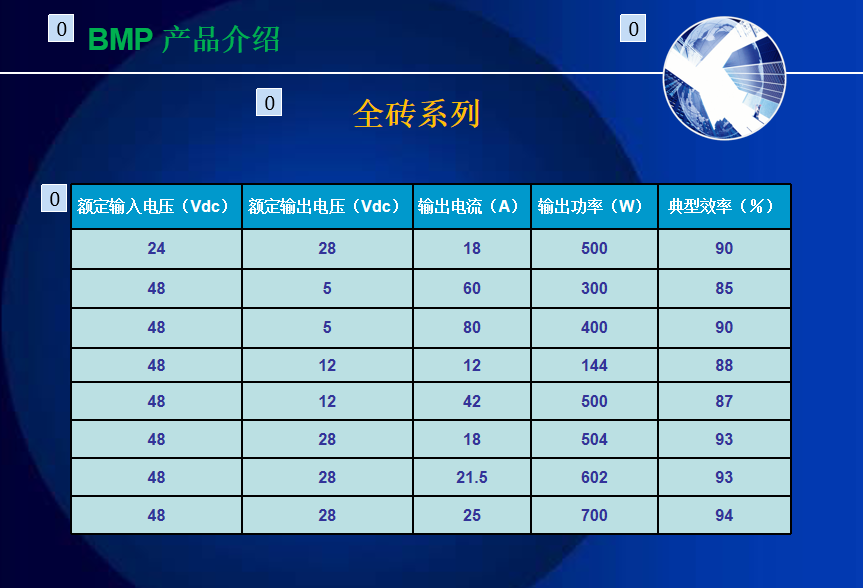

DC/DC模块电源:十六分之一砖,八分之一砖,四分之一砖,半砖,全砖模块,功率范围50W-3000W.
输入电压范围,9-36V, 18-36V, 36-75V, 60-160V , 100V-200V, 200V-400V, 200-750V, 300V-900V
输出电压范围,5V , 9V, 12V, 24V, 28V, 30V, 48V, 110V, 330V, 540V。多种参数可选择,自由搭配
二、产品主要规格
|
输入电压范围(Vdc) |
输出电压(Vdc) |
输出电流(A) |
输出纹波max (mVp-p) |
典型效率 (%) |
|
36-75 |
28 |
0-5 |
200 |
92 |
三、引用标准及规范
GB/T 2423.1-2001 电工电子产品环境试验 第2部分:试验方法/试验A:低温
GB/T 2423.2-2001 电工电子产品环境试验 第2部分:试验方法/试验B:高温
GB/T 2423.3-1993 电工电子产品基本环境试验规程—试验Ca:恒定湿热试验方法
GB/T 2423.4.1993 电工电子产品基本环境试验规程—试验Db:交变湿热试验方法
GB/T 2423.5-1995 电工电子产品环境试验 第2部分:试验方法/试验Ea和导则:冲击
GB/T 2423.6-1995 电工电子产品环境试验 第2部分:试验方法/试验Ea和导则:碰撞
GB/T 2423.8-1995 电工电子产品环境试验 第2部分:试验方法/试验Ed:自由跌落
GB/T 2423.10-1995 电工电子产品环境试验 第2部分:试验方法/试验Fc和导则:振动(正弦)
GB/T 2423.11-1997 电工电子产品环境试验 第2部分:试验方法/试验Fd:
宽频带随机振动:一般要求
GB/T 2423.22-2002 电工电子产品环境试验 第2部分:试验N:温度变化
GB/T 14508-93 等级公路货物运输机械环境条件
YD/T 282-2000 通信设备可靠性通用试验方法
GB/T 13752-92 移动通信电源技术要求和试验方法
YD/T 732-94 通信用直流-直流变换器检验方法
YD/T 731-2002 通信用高频开关整流器
GB4943.1-2011 信息技术设备的安全
EN55022:1998 信息技术设备—无线干扰特性—限值和测量方法
EN55024:1998 信息技术设备—抗干扰特性—限值和测量方法
四、环境条件及环境测试
1、环境条件
序号 |
项目 |
技术指标 |
单位 |
备注 |
1 |
工作环境温度 |
-40-+85 |
℃ |
|
2 |
储存温度 |
-55-+125 |
℃ |
|
3 |
相对湿度 |
5-95 |
% |
无冷凝 |
4 |
存储湿度 |
5-95 |
% |
无冷凝 |
5 |
插针焊接温度 |
≤260 |
℃ |
波峰焊接, 时间小于10s |
≤425 |
℃ |
烙铁焊接, 时间小于5s |
||
6 |
大气压力 |
54-106 |
kPa |
|
7 |
海拔高度 |
≤5000 |
m |
|
2、环境测试
序号 |
测试项目 |
测试条件 |
测试标准 |
测试方法 |
测试阶段 |
|||
正样 |
试制 |
|||||||
1 |
低温工作试验 |
温度:-40℃;时间:16小时 |
ETSI EN300019-2-3 判据T3.2 |
GB/T2423.1 方法:Ad |
√ |
√ |
||
2 |
高温工作试验 |
温度:85℃;时间:16小时 |
ETSI EN300019-2-3 判据T3.2 |
GB/T2423.2 方法:Bd |
√ |
√ |
||
3 |
高低温循环工作试验 |
高温:55℃;低温-40℃ 保温时间:30分; 循环次数:2次; 温度变化率: 1℃/min |
ETSI EN300019-2-3 判据T3.2 |
GB/T2423.22 方法:Nb |
√ |
√ |
||
4 |
恒定湿热工作试验 |
温度:40℃;相对湿度:95% 时间:48小时 |
ETSI EN300019-2-3 判据T3.2 |
GB/T2423.3 方法: Ca |
√ |
√ |
||
5 |
低温储存试验 |
温度:-55℃;时间:16小时 |
ETSI EN300019-2-3 判据T2.3 |
GB/T2423.1 方法: Ab |
√ |
√ |
||
6 |
高温储存试验 |
温度:125℃;时间:16小时 |
ETSI EN300019-2-3 判据T2.3 |
GB/T2423.2 方法: Bb |
√ |
√ |
||
7 |
恒定湿热储存试验 |
温度:40℃;相对湿度:95% 时间:48小时 |
ETSI EN300019-2-3 判据T2.3 |
GB/T2423.3 方法: Ca |
√ |
√ |
||
8 |
高低温冲击试验 |
高温:125℃; 低温:-55℃ 保温时间:30分;循环次数:20次; 温度变化率: 1℃/min |
ETSI EN300019-2-3 判据T2.3 |
GB/T2423.22 方法: Na |
√ |
√ |
||
9 |
正弦波振动 |
振幅:3.5mm(2~9Hz) a1=10 m/ s2(9Hz~200Hz) a2=15 m/ s2(200Hz~500Hz) 循环次数:5个循环/每个轴向(X,Y,Z) |
ETSI EN300019-2-3 判据T2.3 |
GB/T2423.10 方法: Fc |
√ |
√ |
||
10 |
随机振动 |
振动频率及加速度谱密度: 5~20Hz,1.0m2/s3; 20~200Hz,-3dB /OCT 振动扫描时间:3分钟 振动方向:X、Y、Z三个方向 振动时间:每个方向各30分钟 |
ETSI EN300019-2-3 判据T2.3 |
GB/T2423.12 方法: Fd |
√ |
√ |
||
11 |
机械冲击 |
半正弦冲击谱:300m/s2 脉冲宽度:6ms, 方向:6个 冲击次数:3次/方向 |
ETSI EN300019-2-3 判据T2.3 |
GB/T2423.5 方法: Ea |
√ |
√ |
||
12 |
输入电压开关机循环试验 |
温度:85℃,输入电压为上限值,输出满载和小载;先预热15分钟,然后电源开机3-10秒再关机3-10秒(时间长短取决于电源启机正常工作时间);如此循环,开关机在电源输出满载时3000次,电源输出小载时1000次 |
√ |
√ |
||||
13 |
其它实验 |
客户要求 |
/ |
/ |
/ |
/ |
五、电气特性
1、输入特性 |
||||||||
序号 |
项目 |
技术指标 |
单位 |
备注 |
||||
最小值 |
典型值 |
最大值 |
||||||
1.1 |
输入工作电压范围 |
36 |
- |
75 |
Vdc |
|
||
1.2 |
允许输入最高非工作电压 |
- |
- |
80 |
Vdc |
连续输入,不损坏 |
||
1.3 |
允许输入浪涌电压 |
- |
- |
100 |
Vdc |
瞬态(100ms) |
||
1.4 |
最大输入电流 |
- |
- |
5 |
A |
Vin=36Vdc/额定负载 |
||
1.5 |
空载输入电流 |
- |
- |
60 |
mA |
Vin=48Vdc/输出空载 |
||
1.6 |
输入瞬态冲击电流 |
- |
- |
0.1 |
A2s |
|
||
1.7 |
输入反射纹波电流 |
- |
- |
30 |
mAp-p |
Vin=48Vdc/额定负载, Ta=25℃ |
||
1.8 |
遥控电流 |
- |
- |
10 |
mA |
|
||
1.9 |
负逻辑 |
遥控开启电平 |
-0.7 |
- |
1.2 |
Vdc |
负逻辑:CNT接高电平或悬空时模块停止输出;CNT接低电平时模块正常输出 |
|
遥控关断电平 |
3.5 |
- |
36 |
Vdc |
||||
1.10 |
输入欠压保护 |
欠压关断电平 |
30 |
|
34 |
Vdc |
|
|
欠压恢复电平 |
34 |
|
36 |
Vdc |
|
|||
欠压保护回差 |
1 |
2 |
- |
Vdc |
|
|||
1.11 |
输入外接电容 |
100 |
- |
- |
µF |
电容耐压≥100V |
||
2、输出特性 |
||||||||
序号 |
项目 |
技术指标 |
单位 |
备注 |
||||
最小值 |
典型值 |
最大值 |
||||||
2.1 |
输出电压范围 |
27.44 |
28.00 |
28.56 |
Vdc |
全输入电压,全负载,全温度范围 |
||
2.2
|
输出电压整定值范围 |
27.75 |
28.00 |
28.28 |
Vdc |
Vin=48Vdc/输出半载,Ta=25℃ |
||
2.3 |
稳压精度 |
- |
- |
±1 |
% |
|
||
2.4 |
电压调整率 |
- |
- |
±0.2 |
% |
|
||
2.5 |
负载调整率 |
- |
- |
±0.5 |
% |
|
||
2.6 |
效率 |
20%负载 |
88 |
90 |
- |
% |
Vin=48Vdc,额定输出,Ta=25℃,2.0m/s |
|
50%负载 |
90 |
92 |
- |
% |
||||
100%负载 |
89 |
92 |
- |
% |
||||
2.7 |
输出电流 |
0 |
- |
5 |
A |
|
||
2.8 |
输出过流保护范围 |
6.5 |
|
9 |
A |
全输入、全温度范围,打嗝,可自动恢复。 |
||
2.9 |
输出短路保护 |
|
有 |
|
|
打嗝,可自动恢复 |
||
2.11 |
输出过压保护 |
31 |
|
34 |
Vdc |
打嗝,可自动恢复 |
||
2.12 |
输出纹波 |
- |
- |
150 |
mVp-p |
|
||
2.13 |
输出噪音 |
- |
- |
200 |
mVp-p |
|||
2.14 |
输出外接电容 |
220 |
470 |
- |
µF |
低ESR,高低温特性好电容 |
||
输出容性负载 |
|
|
3300 |
µF |
||||
2.16 |
开机延时时间 |
- |
- |
200 |
ms |
开机到输出电压上升至90%的时间(Vin=48Vdc) |
||
2.17 |
输出电压上升时间 |
- |
- |
50 |
ms |
输出电压从10%上升至90%的时间 |
||
2.19 |
开关机输出电压过冲幅度 |
- |
- |
±5 |
% |
|
||
2.20 |
遥控开关机输出电压过冲幅度 |
- |
- |
±5 |
% |
|
||
2.21 |
瞬态 响应 |
过冲幅度 |
- |
- |
±2 |
% |
di/dt=1A/µs, Ta=25℃,25%-50%-25%, 50%-75%-50%额定负载阶跃变化,最小外接电容220µF |
|
恢复时间 |
- |
- |
500 |
µs |
||||
3、其它特性 |
||||||||
序号 |
项目 |
技术指标 |
单位 |
备注 |
||||
最小值 |
典型值 |
最大值 |
||||||
3.1 |
过温 保护 |
过温关断 |
110 |
120 |
130 |
℃ |
热敏电阻附近的PCB板温度,
|
