型号: | 1000*2000 |
---|---|
品牌: | 凤远 |
原产地: | 中国 |
类别: | 电子、电力 / 仪器、仪表 / 量具、衡器 |
标签︰ | 铸铁平台 , 大型铸铁平台 |
单价: |
¥2100
/ 件
|
最少订量: | 1 件 |
铸铁平台详情;
用途:
适用于机械检验测量、钳工划线、焊接、铆焊、装配的基准器具,在机械制造中也是不可缺少的基本工具。安装时应调至水平、负荷均匀分布于各支点上,环境温度(20-25℃),使用时应避免振动。
应用领域:机床、机械、电机、科技、造船、电子、汽车等各大领域。
精度:0级、1级、2级、3级、精刨(根据平台的用途区分)。
规格:100x100-8000x3000mm(大于此规格时可拼接使用)

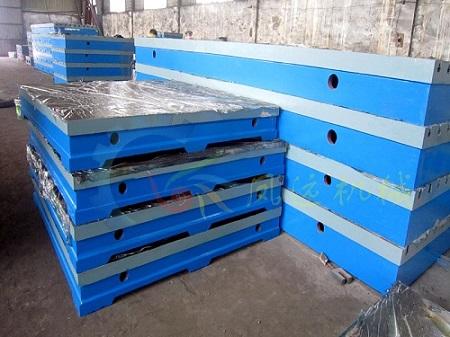

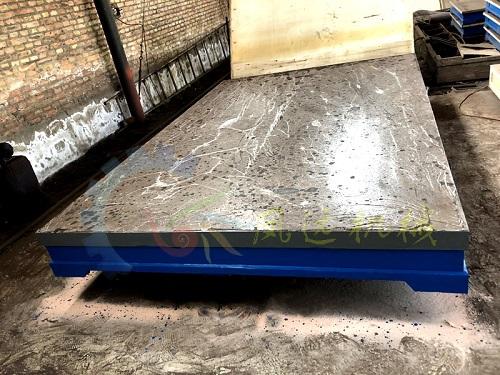

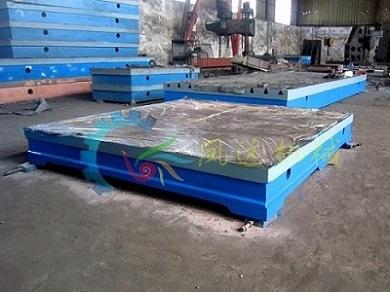

外观:铸铁平台为箱型筋板式,通常底部加强筋喷涂红色防锈漆,工作面边沿喷涂灰色油漆,边沿下部分喷涂蓝色油漆。也可以根据用户要求颜色喷涂。
技术参数
规格(长×宽)mm |
精度等级 |
|||
0级 |
1级 |
2级 |
3级 |
|
平面度公差(um) |
||||
200×200 |
3.5 |
7 |
14 |
27 |
300×200 |
4 |
8 |
15 |
30 |
300×300 |
4 |
8 |
15 |
30 |
300×400 |
4 |
8 |
16 |
32 |
400×400 |
4.5 |
8.5 |
17 |
34 |
400×500 |
4.5 |
9 |
18 |
35 |
400×600 |
5 |
10 |
19 |
37 |
500×500 |
5 |
10 |
19 |
37 |
500×600 |
5 |
10 |
19 |
39 |
500×800 |
5.5 |
11 |
21 |
43 |
600×800 |
5.5 |
11 |
22 |
44 |
600×900 |
6 |
11.5 |
23 |
46 |
1000×750 |
6 |
12.5 |
25 |
50 |
1000×1000 |
7 |
13.5 |
27 |
54 |
1000×1200 |
7 |
14 |
29 |
58 |
1000×1500 |
|
16 |
32 |
63 |
1000×2000 |
|
18.5 |
37 |
74 |
1500×2000 |
|
20 |
40 |
80 |
1500×2500 |
|
22.5 |
45 |
90 |
1500×3000 |
|
25 |
50 |
100 |
2000×2000 |
|
22 |
44 |
88 |
2000×3000 |
|
27 |
53 |
106 |
2000×4000 |
|
32 |
64 |
127 |
2000×5000 |
|
37 |
75 |
150 |
2000×6000 |
|
43 |
86 |
172 |
2000×7000 |
|
49 |
97 |
194 |
2000×8000 |
|
54.5 |
109 |
218 |
2500×3000 |
|
28.5 |
57 |
114 |
2500×4000 |
|
33 |
67 |
133 |
2500×5000 |
|
39 |
77 |
154 |
2500×6000 |
|
44 |
88 |
176 |
2500×7000 |
|
50 |
99 |
198 |
2500×8000 |
|
55 |
110 |
221 |
3000×3000 |
|
30.5 |
61 |
122 |
3000×4000 |
|
35 |
70 |
140 |
3000×5000 |
|
40 |
80 |
160 |
3000×6000 |
|
45 |
90.5 |
181 |
3000×7000 |
|
51 |
101 |
203 |
3000×8000 |
|
56 |
112.5 |
225 |
4000×4000 |
|
39 |
78 |
156 |
4000×5000 |
|
43 |
87 |
174 |
4000×6000 |
|
48 |
96.5 |
193 |
4000×7000 |
|
53 |
107 |
213.5 |
4000×8000 |
|
59 |
117 |
235 |
特征描述
执行标准及工艺:产品制成筋板式和箱体式,工作面采用刮研工艺,工作面上可加工V形、T形、U形槽、燕尾槽、圆孔、长孔等。
材质:T200-300、QT400-600、ZG15-45。
安装方式:调整垫铁、支架、地锚器、地脚螺栓等。
根据用途划分为:检验平台 划线平台 焊接平台 装配平台 铆焊平台 镗铣床工作平台 铝型材检验平台 刻线平台 三座标平台 钳工平台 校管平台 试验平台 火工平台等。
使用说明
铸铁平台在使用时要先进行安装调试,调试水平完成后把其工作面上的黄油擦拭干净,在确认没有问题的情况下使用。使用过程中,注意避免工件和平板的工作面有过激的碰撞,防止损坏铸铁平台的工作面;工件的重量更不可以超过平台的额定载荷,否则会造成工作质量降低,还有可能损坏平板的结构,甚至会造成平板变形,无法正常使用。
包装清单

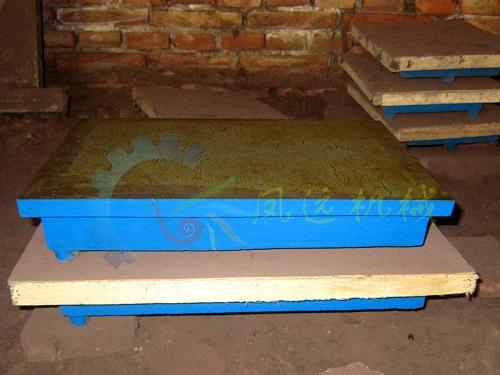

国内平台产品包装为木制简装,工作面涂刷一层黄油并用塑料模覆盖,防止受潮或灰尘。
出口平台产品包装为15MM厚度的复合板全包装。
包装内附有:产品合格证、产品说明书、平面度检验报告、发货清单等。
铸铁平台的运输:
凤远机械针对货物的重量和客户对运输时间和运输时间的要求:
对于≤50Kg的货物,凤远机械一般发德邦物流;≥50Kg≤300Kg的货物,一般发汇通或圆通物流。≥300Kg的货物发相应地区的专线物流。运输周期:3-5天。
联系方式:
泊头市凤远机械铸业有限公司
地址:河北省泊头市交河西工业集中区 邮编:062151
Email:fyjxlj@163.com
备注:以上报价为出厂价,不含税和运费,不包含附件。实际价格以客服报价为准。
