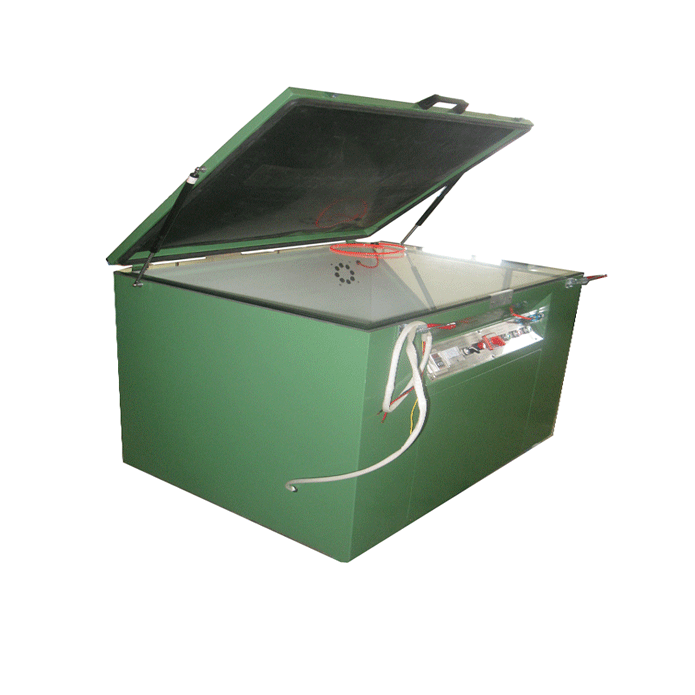

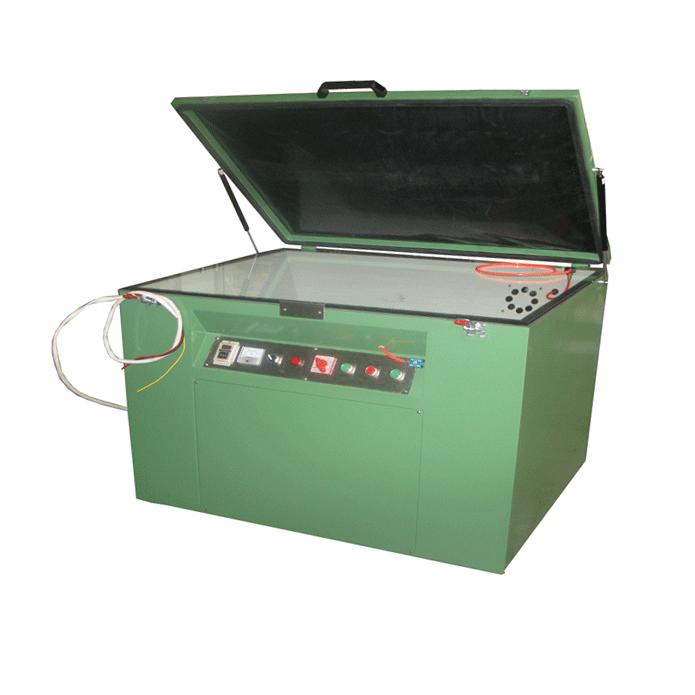

高性价比网版晒版机

型号：	SM-120150UVE
品牌：	高宝牌
原产地：	中国
类别：	工业设备 / 制版、印刷设备
标签︰	晒版机 , 曝光机 , 晒网机
单价：	¥7500 / 件
最少订量：	1 件

发送查询

产品描述

用于制作网版的UV曝光机：

原理

晒板机利用紫外线（UV）光源对涂有感光胶的网板进行曝光。感光胶在紫外线照射下会发生光化学反应，使原本可溶于水的部分变为不溶，未曝光部分则仍可溶，通过显影去除未曝光部分，从而形成需要的图文通透部分。

结构

• 光源系统：通常采用紫外灯管，能发出特定波长的紫外线。有的晒板机配备多支灯管，以保证光照均匀度。

• 真空系统：包括真空泵和密封框，在曝光时抽气使网板与底片紧密贴合，防止出现光晕和曝光不匀现象。

• 曝光台面：为平整的平面，用于放置网板和底片，确保曝光时两者位置稳定。

使用方法

1. 准备工作：清洁曝光台面，准备好涂有感光胶且干燥的网板、制作好的底片（正片或负片，取决于感光胶类型），检查晒板机的光源和真空系统是否正常。

2. 放置底片和网板：将底片放在曝光台面上，药膜面朝上，然后放上网板，开启真空系统，使网板与底片紧密贴合。

3. 设定曝光时间：根据感光胶的特性、光源强度和底片的厚度等因素设定曝光时间，一般在几十秒到几分钟不等。

4. 曝光：启动光源进行曝光，曝光过程中保持设备稳定，避免震动影响曝光效果。

5. 完成曝光：曝光结束后，关闭光源和真空系统，取出网板，进行显影处理，即可得到制作好的网板。

在制作网版的过程中，将菲林片上的图案转移到涂布了感光胶的丝网印版上面是一个非常重要的过程，它是通过晒版机来完成的。晒版机的工作台上是透明的玻璃，玻璃下面是UV灯管，在晒版时，将晒版底片贴合于丝网表面放置于工作台，橡皮布会仅仅将底片和网版压紧，由于晒版底片有黑色图文区和透明区，UV光线会透过透明区而被图文区阻挡，网版上面的感光胶将出现曝光和非曝光区，然后在冲洗过程中制成最终网版。

UV晒版机//用途和特性
特性指南	是制作丝网印版，移印钢板，树脂版，铜锌版过程将菲林片上的图文曝光转移到印版表面的专用设备；选择合适的UV灯管，反射设计结构，曝光过程的定时控制，真空度是衡量晒版机技术含量的主要方面；黑色柔软的橡皮布确保抽真空状态能包紧网框，确保晒版底片和丝网面接触紧密。
应用领域	移印工业，丝印工业，服装印花工业，不干胶印刷工业，烫金工艺，中等精度的凹版印刷，普通精度的胶印PS版制版过程中的曝光作业
UV晒版机//参数
技术参数	SM-90120UVE
	平台玻璃面积: 900X1200mm; 平台玻璃厚度: 10mm； UV灯管功率: 2000W；最大网框尺寸: 800×1100mm; 最大曝光面积: 850mm×1150mm; 真空度: 0.05mpa；光源功率密度: 80w/cm；灯距:1000mm；机器重量:135KG.
	SM-120150UVE
	平台玻璃面积: 1200X1500mm; 平台玻璃厚度: 10mm. UV灯管功率: 3000W; 最大网框尺寸: 1100×1500mm; 最大曝光面积: 1050mm×1550mm; 真空度: 0.05mpa. 光源功率密度: 80w/cm. 灯距:1000mm；机器重量:155KG.
	SM-150200UVE
	平台玻璃面积: 1500X2000mm; 平台玻璃厚度: 10mm. UV灯管功率: 3000W; 最大网框尺寸: 1400×1900mm; 最大曝光面积: 1450mm×1950mm; 真空度: 0.05mpa；光源功率密度: 100w/cm；灯距:1000mm；机器重量:170KG
工厂配备	220V-380V电源接口； 5-10平方米暗室操作间。
包装参数	Outer size:1.280.980.98M Ner weight: 135KG
	Package size:1.34×1.03×1.02m ； Gross weight:226KG; CBM: 1.136
海关编码	8443198000
证书	CE
UV晒版机//优势
产品功能	选用优质灯管，寿命持久；反射罩选用抗老化材料制作，光源利用率高；整体锌版焊接，轻便坚固，移动方便；具有定时功能，可方便调整曝光时间；真空度高，容易实现网点和细线条转移；平台玻璃透明度高，减少UV光损耗；高韧性橡皮布确保曝光紧密；自动光源开闭门技术，延长灯管使用寿命。
随机配件	中文说明书一份
配件	名称	规格	价格
1	UV晒版灯	230mm/2000W	240元
2	触发器		220元

用途和特性︰	在紧绷的网布上面形成镂空的图文区域和感光胶固化后的封闭区域是丝网印版的主要特征，镂空区域可以透过油墨，而封闭区域则阻挡油墨。晒版机就是利用感光胶在UV光的照射下，被菲林片阻挡和透过形成感光区和非感光区的设备。感光区会固化形成网版的封闭区域，非感光区则会被冲洗形成镂空区域。晒版机是传统制版领域最重要的设备，在市场上有广泛的存在。

用途和特性︰

在紧绷的网布上面形成镂空的图文区域和感光胶固化后的封闭区域是丝网印版的主要特征，镂空区域可以透过油墨，而封闭区域则阻挡油墨。晒版机就是利用感光胶在UV光的照射下，被菲林片阻挡和透过形成感光区和非感光区的设备。感光区会固化形成网版的封闭区域，非感光区则会被冲洗形成镂空区域。晒版机是传统制版领域最重要的设备，在市场上有广泛的存在。
