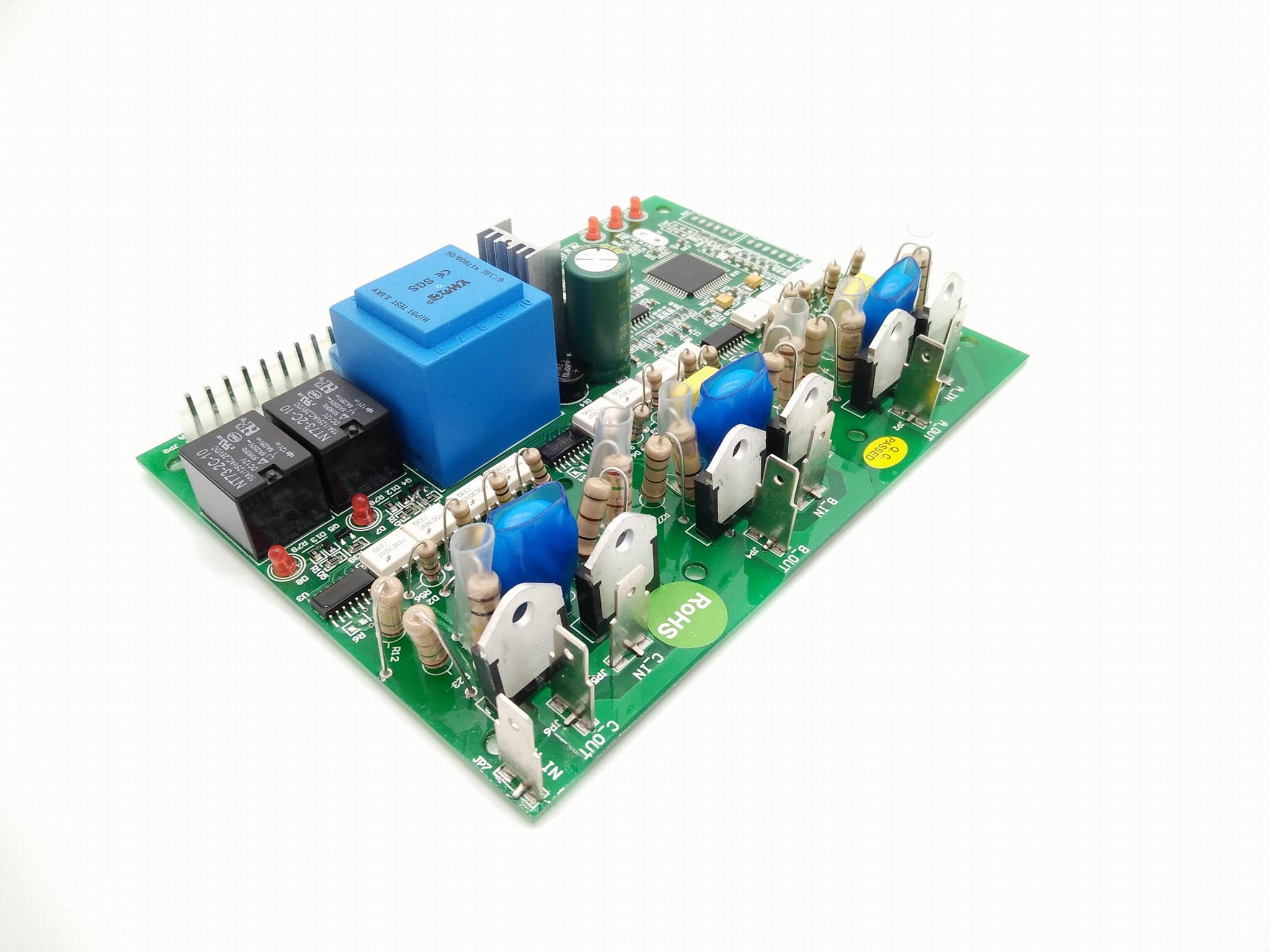

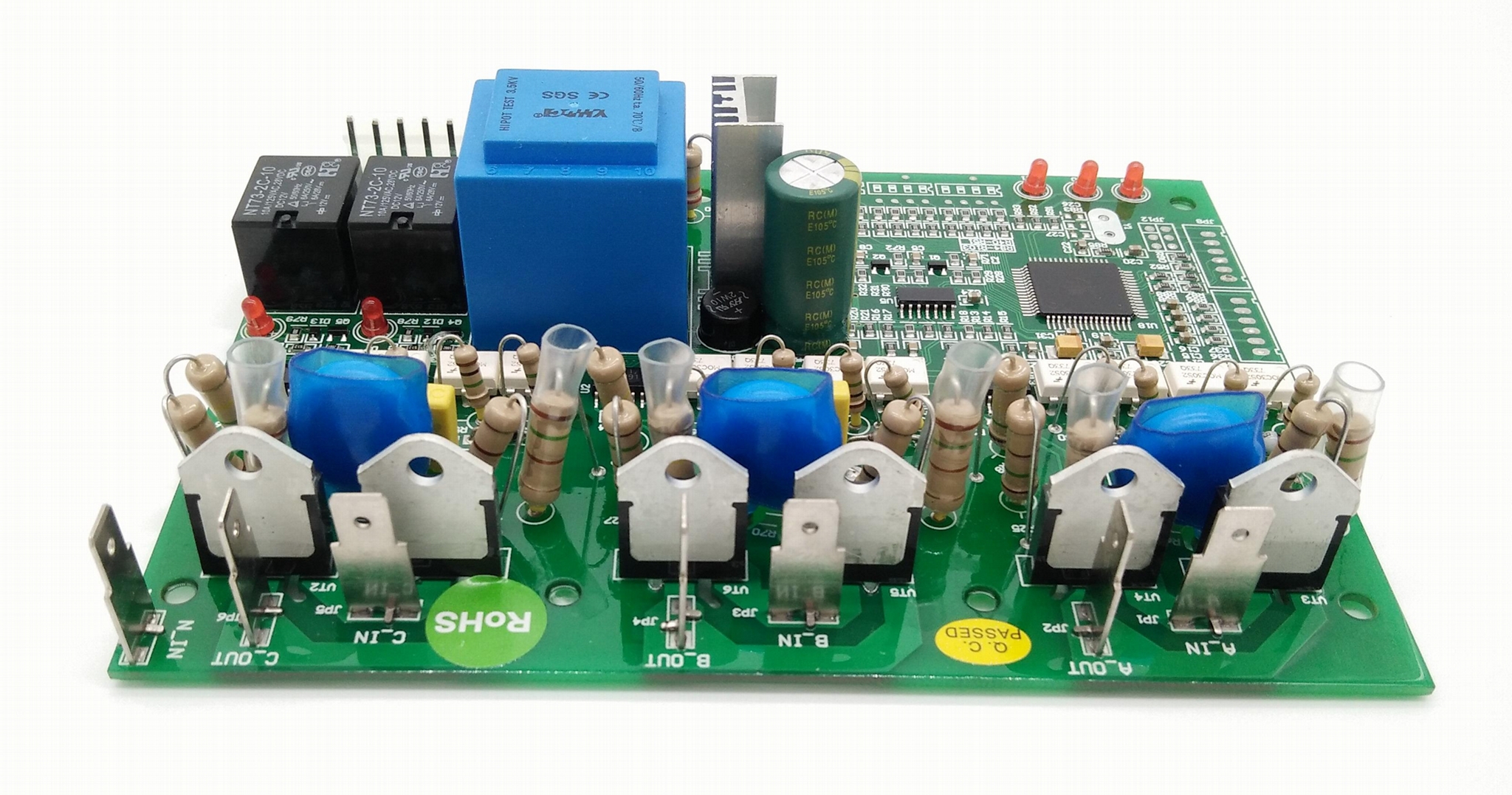

三相空调软启动器说明书

RJ-ASSU380P15型三相空调软启动器是2003年自主研发的空调启动控制模块。基于先进的单片机微控制技术，她能智能地调节空调的启动电压和启动电流，有效地降低压缩机启动时的瞬间电流和瞬间功率，从而起到保护压缩机与负载、提高设备工作寿命，同时它还能减小由于大功率压缩机启动对电网产生的冲击影响。
RJ-ASSU380P15型空调软启动器的特点是嵌入式系统设计、体积小和重量轻、抗冲击及抗震性强、寿命长、产品性能可靠和稳定以及安装方便，可适应复杂的工作环境。

产品用途
三相空调、三相电机等。

技术特色
限制启动电流；消除浪涌电流和电压；内置压缩机过载保护延迟延长寿命；外接组件旁路开关减少热产生；控制力矩实现压缩机平滑启动和停止；减轻震动和机械损伤；启动时释放冲击和轮系应力；容易接线和安装，缩短设备停工期；可靠性高、寿命长。

主要技术参数

适用压缩机功率：380V/15HP/3PH，190V/7HP/3PH（电流30A以下）

工作电压范围：320~460VAC

控制电压：220VAC（RJ-ASSU380P15-L2）

控制电压：380VAC（RJ-ASSU380P15-L3）

额定工作电流：30A

启动电流：≤80A/2.5S（3倍以内的额定工作电流）

浪涌电流：400A/20mS

耗损电流：≤22mA

耗损功率：小于5VA

软起时间：≤2.5秒

运行时间：4.5万小时（在额定工作温度范围内）

启动次数：10万次（正常环境下，时间间隔不小于3分钟）

外形结构尺寸及重量：
1.     重量：约400克
2.     外形尺寸：长152.4毫米×宽111.6毫米×高35毫米
