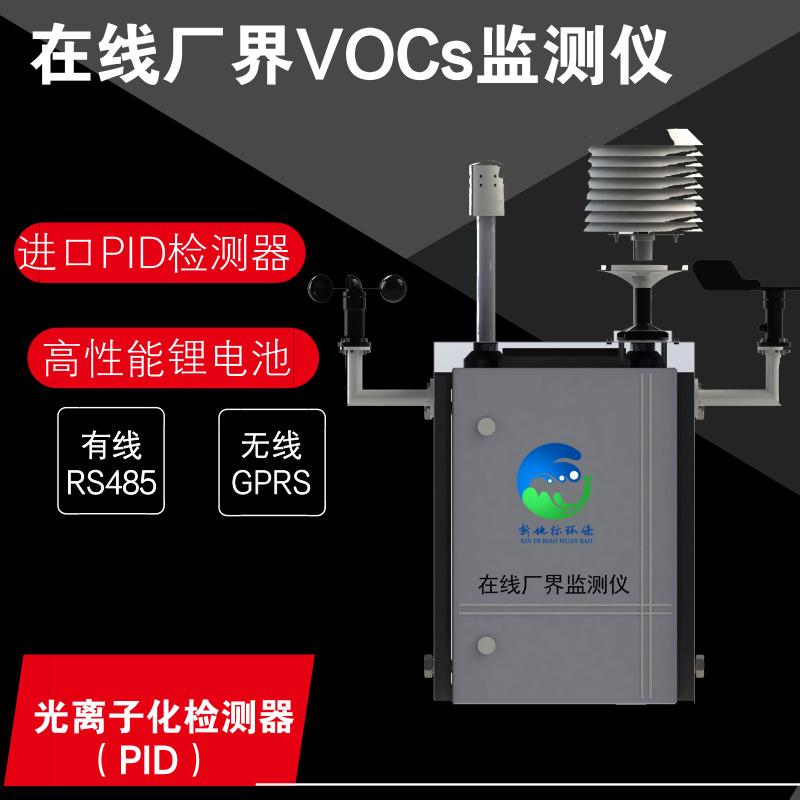

在线厂界挥发性有机化合物VOCs监测仪

产品型号：XDB-VOCs01型

产品概述

本仪器主要用于对厂界内的VOCs气体进行实时监控，主要采用PID（光离子化）检测器为核心部件，是一个高度灵敏、适用范围广泛的检测器，可检测ppb级的有机气体，通过内置气泵抽取厂界空气，经过采样预处理系统处理后进行浓度检测，通过内置无线传输单元进行实时检测数据传输。系统除了满足目前气体浓度监测监控要求外，同时可监测气象参数，并预留了多种有毒气体传感器扩展及厂区统一调度、预警预报功能，可实现厂区完整的监测、监控、预警体系，以信息化推动厂区有害气体监控业务与应急响应水平，全面提升安全生产与突发事故的应急处理能力。

产品用途：用于无组织排放检测；无组织排放是指在生产过程中产生的废气直接向外排放，及不通过排气筒无规则排放。采样位置为主要生产车间。采样点设置在逸散浓度大的设备附近的工作地点，同时考虑劳动者接触时间最长的工作地点。

检测原理：

采用先进的光离子化传感器（PID），它使用了一个紫外灯（UV）作为光源将有机物分子电离成可被检测器检测到的正负离子（离子化），从而对气体浓度进行检测。本仪器中主要采用PID传感器作为主要检测器。其原理如下图所示：

系统组成：

1. 气体采样处理装置，对厂界气体进行了水气和粉尘进行了过滤。仪器内部采用三层安装结构，检测单元放于仪器的中部；并通过外壳与内部温度控制器将控制设备温度控制在40℃左右，保证了传感器在气体检测的准确性。
2. 不锈钢的壳体更适合化工园区的VOC检测仪器使用，有效的防止了腐蚀性气体和降雨等对壳体的腐蚀，确保了设备的使用寿命。
3. 内置进口的隔膜气泵，寿命高达10000小时，可保证稳定的气流，使检测的结果更加精确。
4. 内置大容量12AH的电池，在充满电的情况下可保证断电工作48小时以上。
5. 进气预处理系统，进气管路加热预处理，减少环境水分对传感器检测造成的干扰。进气管路装有过滤器，可对气体中的粉尘进行处理，使干净的气体进入检测器，延长了传感器的寿命，保证检测精度。

系统特点：

1. 功能完善，可监测VOCs和气象五参数，并可扩展其他厂界监测气体；
2. 内置10000小时的隔膜气泵并自动控制其流量在1.0L/Min；
3. 采用进口PID检测器，监测精度可达PPB级；
4. 外置空气前处理装置，可有效过滤粉尘和湿度；
5. 模块化设计，降低运行维护成本；
6. 内置大容量高性能电池，可确保断电后工作48小时以上；
7. 内置数据传输终端DTU，通过网络与大数据平台对接，实现用户终端数据实时查询。
8. 采用双层壳体, 隔热效果良好，防止腐蚀性气体和降雨等对壳体的腐蚀，延长设备使用寿命。
9. 设备安装方式灵活，支持多种安装方式，如壁挂式和固定式。
10. 主要技术参数：

检测原理：光离子化

采样方式：泵吸式

检测量程： 1 ppb to 50 ppm 和50 ppb to 6,000 ppm 可选

工作电源：AC220V、太阳能；

输出方式：有线（RS485）、无线GPRS（采用TCP可靠传输）

检测精度：±5%FS

响应时间：<15s

安装方式：壁挂或立管安装

使用寿命：主机5年，传感器（主体2年，UV灯6个月更换）。

工作温度：-20℃~50℃

工作湿度：0~95%RH（无凝露）

外形尺寸：466×367×1063 mm

整机重量：45KG
