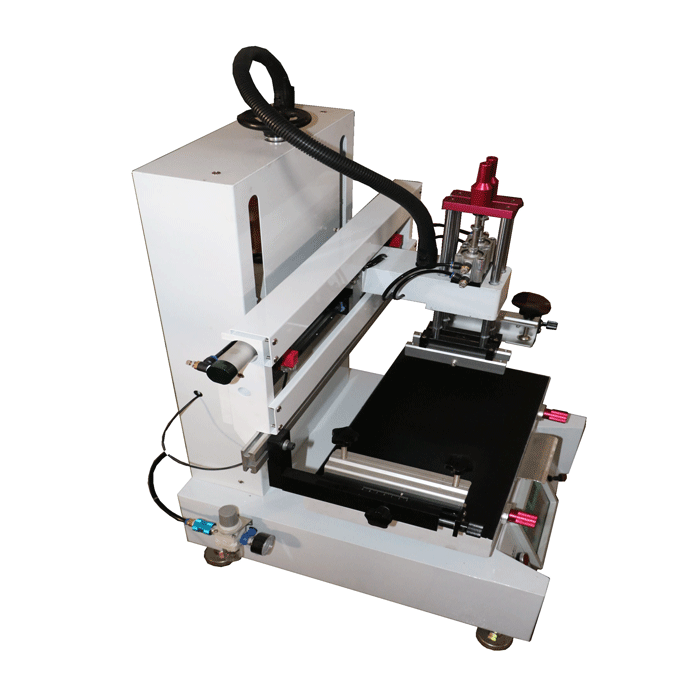

ST-300PV 吸气式平面丝印机//结构

工作台

吸气工作台-300*500mm.

运动特性

网版上下运动型

承印物类型

• 平面轻薄产品，硬质产品

刮板和网版运行控制

高精度直线导轨

ST-300PV 吸气式平面丝印机//用途和特性

特性指南

• 是具有吸气功能的平面丝印机，适用于在印刷过程中容易走位的薄型产品，如：纸张，PVC胶片，塑料薄膜，纺织品等的印刷；
• 结构设计采用网版上下运动型， 更有利于产品的取出和放置；
• 稳定的横向气缸设计，刮墨压力均匀，回墨平整，印刷质量好；
• 可采用半自动操作，操作界面良好；
• 机器调试过程设置有单功能操作，设置完毕可以进行全功能操作；
• 适用于，纸张包装，镜面印刷，玻璃印刷，机器面板，不干胶印刷，结合各种工艺，可以实现UV磨砂，UV 金葱，UV局部光油和涂布工艺。也广泛适用于水标转印纸， 热转印纸的印刷;
• 丝印机的刮印过程和网版的上下均采用高精度的直线导轨结构，平行度高，运行误差可以控制在0.05mm以内，是高精度平面丝印机普遍采用的机构形式.

应用领域

• 机器面板，塑胶配件，装饰品，家具行业，玻璃行业，电路板行业，电子配件，汽车配件

ST-300PV 吸气式平面丝印机//参数

技术参数

• 最大印刷高度: 150 mm；
• 耗气量: 60Litre/Min；
• 工作台尺寸: 300×500mm；
• 最大印刷面积: 290×490mm;
• 最大印刷速度: 1000Pcs/H;
• 最大网框尺寸: 500×750mm;
• 气源要求: 5-7 bar;
• 气缸上下行程:125mm；
• 刮板左右最大行程: 500mm;
• 平台精度： 0.05mm;
• 工作台精密微调量： 10mm.

工厂配备

• 110V-220V电源接口；
• 5-7Bar压缩空气；

装运参数

• Outer dimension：0.85X0.60X1.03M;
• Net weight： 87KG;

• Package dimension：0.94X0.71X1.07M;
• Gross weight： 117KG;
• CBM: 0.714118

海关编码

8443192190

证书

CE

ST-300PV 吸气式平面丝印机//优势

产品功能

• 真空吸气工作台，适合印刷纸张，薄膜等印刷过程中容易走动的产品；均布1.5mm吸气孔，X-Y精密微调装置设计;强力自动旋涡式真空泵， 紧密吸附，保证多色套色精准。
• 网版上下运动接触工作台， 适于手工放置和取出产品；
• 网版和工作台的距离能够进行灵活调整，适合不同高度的产品进行丝印；
• 网版夹持机构能够自由调整，以适合大小不同的网版；
• 网版可以进行前后，左右，上下，角度的精细调整，以精确调整图案在产品上面的准确位置；
• 刮板的行程能够灵活调整以适合不同大小的图案；
• 刮板压力可以单独调节，以适合任意高精度的平面丝印；
• 微电脑程序控制操作技术；
• 内设四位数自动计数器；方便计量生产效率;
• 铸铝合金横梁，气动升降模式，气动印刷操控，印刷平稳，精度高，调较方便、快捷;
• 刮板机构采用高精度无杆汽缸控制，运行平稳， 刮墨回墨均采用名牌汽缸机构，调整方便。
