大连海峰管段式超声波热量表TDS-100

型号：	TDS-100R
品牌：	海峰
原产地：	中国
类别：	电子、电力 / 仪器、仪表 / 流量仪表
标签︰	大连海峰 , TDS-100 , 超声波流量计
单价：	¥14500 / 套
最少订量：	1 套

发送查询

产品描述

大连海峰超声波热量表

一、主机参数

* 测量精度：2级
* 测量周期：500ms (每秒2次，每个周期采集128组数据)
* 工作电源：85~264VAC/ 8~36VDC
* 流速范围：（0.25-10）m/s(流速分辨率0.001m/s)
* 热量单位：吉焦尔、千卡、BTU可选
* 热耗计算：从0.25K开始，温度分辨率：0.01℃
* 温度范围：4℃ ～ 95℃，温差范围：3℃ ～ 75℃
* 环境温度：B类 -25℃ ～ 55℃
* 显示位数：8位，2行汉字同屏显示（中英文双语可选择）
* 操作：4×4轻触键盘

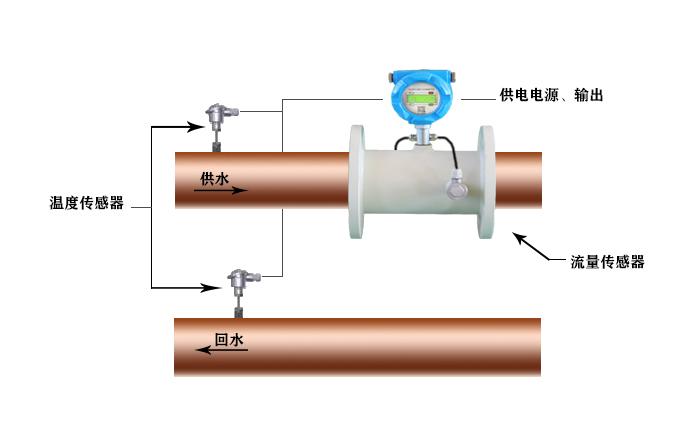

* 温度传感器：PT100三线制铂电阻
* 流量传感器：外夹式、插入式、管段式可选
* 信号输入：◇3路4-20mA模拟输入，精度0.1%，可输入压力、液位等信号
* 信号输出：◇1路隔离RS485输出
　　        ◇1路4-20mA或0-20mA输出
            ◇1路隔离OCT (脉冲宽度6~1000ms之间可编程，默认200ms)
            ◇1路继电器输出 (脉冲宽度200ms )
* 通讯协议：MODBUS协议，FUJI扩展协议，并兼容国内其它厂家同类产品的通讯协议
* 其它功能：◇自动记忆前512天、前128个月、前10年正/负/净累积流量
            ◇自动记忆前30次上、断电时间和流量并可实现自动或手动补加
            ◇可编程批量（定量）控制器，故障自诊断功能
            ◇可通过E-mail传送来的代码文件实现软件升级
* 防护等级：传感器IP68，主机IP65

* 工作压力：1.6MPa

二、·外夹传感器参数

外夹式传感器是将传感器直接捆绑在被测管道的外表面从而实现流量测量的一种安装方式，具有与管径无关、安装简单、无需停产、无压力损失等特点

技术参数	标准S2型	标准M2型	标准L2型
适用管径	DN15～DN100	DN50～DN700	DN300～DN6000
材质	特殊高温材料
工作频率	1MHz
安装方法	V (N、W）法	V、Z法	Z法
标　　定	整机配对标定
磁　　性	有
适用温度	0℃～160℃
防护等级	IP68（可浸水工作，水深≤3米）
外形尺寸	45×30×30	60×45×45	80×70×55
质量(克/对)	75	250	650
介质种类	水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。
介质浊度	≤20000ppm且气泡含量小
适用管材	碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道，允许有衬里。
管道衬材	环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等。
信号电缆	SEYV75-2型专用屏蔽电缆，单根可加长到200米，布线时电缆应外加金属套管以增加抗干扰性，并注意电缆不要与高压电缆并行，尽量避开变频器等干扰源。
