DW-101TPC-B3

10.1" 工业平板电脑

Intel®Celeron® 或酷睿处理器

特性

1. 采用10.1" TFT LED 面板

1. 高品质电阻触摸屏

1. Intel®Celeron® 或酷睿处理器

1. 系统内存最大支持8 GB DDR3L SDRAM

1. 全金属外壳，抗电磁干扰

1. 支持全尺寸Mini PCIe 扩展

1. 支持USB 3.0

1. 支持Windows Embedded and Linux

1. 支持VESA 75

处理器

CPU

Intel®Celeron®J1800（可选J1900/3855u/i3/i5/i7）

频率

2.41GHz （选择不同CPU会有差异）

二级缓存

1MB （选择不同CPU会有差异）

内存

1 x SO-DIMM, DDR3L 1333, 最大支持8 GB

存储

1 x mSATA Bay

1 x mSATA Bay

网络 (LAN)

1 x 10/100/1000 Mbps Ethernet

I/O接口

J1800/J1900/3855u标配3 x RS232，i3/i5/i7标配2 x RS232

5 x USB 2.0, 1 x USB 3.0

扩展

1 x 全尺寸Mini PCIe插槽

看门狗定时器

255 级

物理特性

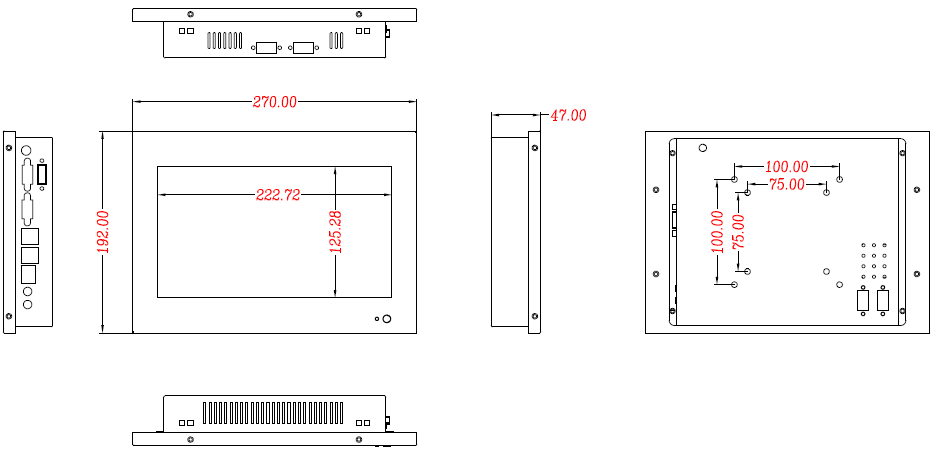

尺寸

270 x 192 x 47mm

重量

1.75 Kg

操作系统

操作系统

Windows 7 32bit&64bit / Windows 8.1 32bit&64bit

Windows 10 32bit&64bit/WES7/Linux

电源功耗

输入电压

12 Vdc

功率消耗

18~25W (不同的CPU，功耗略有差异)

LCD显示

显示类型

10.1" TFT LCD (LED背光)

分辨率

1024 x 600

视角

45(左), 45(右), 15(上), 35(下)

流明(cd/m2)

200

对比度

400

背光寿命

10,000 小时 (Min.)

触摸屏

类型

电阻触摸屏

透光率

80±5% at 550 nm wavelength

控制器

USB 接口

耐久度 (触摸次数)

≥500万次

环境

工作温度

0 ~ 50°C  with SSD

0 ~ 40°C  with HDD

存储温度

-40 ~ 60°C

相对湿度

10 ~ 95% @ 40°C (非凝结)

EMC

CCC ，CE

安全

CCC

前面板保护

无

订购信息

料号

描述

J1800/J1900/3855u  I/O接口

DW-101TPC-B3(J18)

Intel Celeron J1800处理器

DW-101TPC-B3(J19)

Intel Celeron J1900处理器

DW-101TPC-B3(385)

Intel Celeron 3855u处理器

DW-101TPC-B3(I3)

Intel酷睿i3处理器(可选3代/4代/6代)

DW-101TPC-B3(I5)

Intel酷睿i5处理器(可选3代/4代/6代)

DW-101TPC-B3(I7)

Intel酷睿i7处理器(可选3代/4代/6代)

DW-ARM-1

VESA标准挂墙支架

DW-ACW-1

2.4G WIFI模块 带天线

DW-ACW-2

5G双频WIFI模块 带天线

A. DC-In

G. RJ45 LAN

B. VGA

H. AUDIO_Out&MIC_IN

C. 备用

I. COM3(RS-232)

D.COM1(RS-232)

J. COM2(RS-232)

E. 1 x USB 2.0, 1 x USB 3.0

F. 2x USB 2.0

注：i3/i5/i7配置会增加HDMI*1，减少COM3
