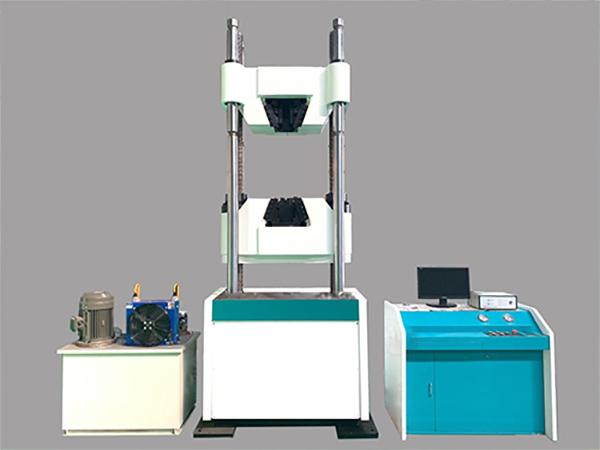

WAW-2000Y微机控制电液伺服万能试验机采用油缸下置式、四立柱主机，主要用于金属、非金属的拉伸、压缩、弯曲和剪切试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB228-2002《室温材料 金属拉伸试验方法》的要求。



1、主机

1  特点：

1）主机采用油缸下置式，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下横梁和工作台之间。

2）坚固的四立柱两丝杠结构设计，整机稳定性极强。

3）试验空间两档位可调。

4）油缸采用间隙密封，即提高了测量精度又增加了使用寿命。

5）中横梁空间调整使用液压马达传动，传动平稳，噪音低，旋转螺母具有消隙结构，试验过程更准确实验结果更真实。

2、传动系统

采用液压马达带动横梁移动来调整试验空间，使传动系统与定位系统彻底分离，加载系统几何中心与受力中心完全一致，保证了上下钳口的同轴度和主机的耐久性。

3、液压系统（标准式密闭大油箱、琴台式电控柜）

3.1液压原理

为负载适应型进油节流调速系统。

油箱内的液压油通过电机带动高压齿轮泵进入油路，流经高压滤油器、压差阀组、伺服阀，进入油缸。计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力、等速位移等的控制。



3.2特点:

       1）采用进口高压齿轮泵噪音低、压力平稳。

         2）表面经喷塑处理，外形美观。



1、最大试验力：2000kN；

2、试验力测量范围：40KN-2000kN；

3、试验力示值精度： ±1%；

4、位移测量分辨力：0.01mm；

5、变形测量精度: ±0.5%

6、活塞最大移动速度：60mm/min；

7、最大拉伸试验空间：900mm

8、最大压缩试验空间：800mm

9、扁试样夹持厚度：0-60mm

10、圆试样夹持直径：φ13-φ80mm

11、压盘尺寸：204×204mm

12、弯曲试验支滚间距： 450 mm

13、支滚宽度：140mm

14、支点直径：φ50mm

15、活塞行程：250mm；

16、夹紧方式：液压夹紧

17、外形尺寸：主机：1160×1100×3600mm；油源：1100×700×950mm

18、整机重量:7500 kg
