型号

轴 径 d

导 程 I

珠 径 Da

珠 圈 数

支承轴承 额定负荷

螺帽尺寸

滚珠螺帽 额定负荷

Ca （kgf）

Coa （kgf）

D

A

B

L

C

E

J

K

P

X

W

Y

Ca （kgf）

Coa （kgf）

RSSY (RFSY) 01616

16

16

2.778

1.8x2

730

1484

-0.009 48 -0.025

64

±0 36 -0.025

45

32

10

6

21

56

4.5

25

M4

1073

2551



型号

轴 径 d

通孔 直径 d1

滚 珠 列

支承轴承 额定负荷

花键轴承套尺寸

滚珠螺帽 额定负荷

Ca （kgf）

Coa （kgf）

D1

A1

B1

L1

C1

E1

J1

K1

P1

X1

W1

Y1

Ca （kgf）

Coa （kgf）

RSSY (RLSF) 01616

16

8

2

730

1484

-0.009 48 -0.025

64

±0 36 -0.025

50

31

10

6

21

56

4.5

30

M4

545

849





TBI滚珠丝杠RSSY01616原理



   1、按照国标GB/T17587.3-1998及应用实例，滚珠丝杠（已基本取代梯形丝杆，俗称丝杆）是用来将旋转运动转化为直线运动；或将直线运动转化为旋转运动的执行元件，并具有传动效率高，定位准确等



   2、当滚珠丝杠RSSY01616作为主动体时，螺母就会随丝杆的转动角度按照对应规格的导程转化成直线运动，被动工件可以通过螺母座和螺母连接，从而实现对应的直线运动。


TBI花键轴RSSY01616简介



   1、作用：TBI花键轴是机械传动一种，和平键、半圆键、斜键作用一样，都是传递机械扭矩的.



   2、结构：在TBI滚珠花键轴的外表有纵向的键槽，套在轴上的旋转件也有对应的键槽，可保持跟轴同步旋转。在旋转的同时，有的还可以在轴上作纵向滑动，如变速箱换档齿轮等。



   3、应用举例：TBI滚珠花键在制动器、转向机构。 还有一种是可伸缩的轴，由内外管组成，外管有内齿，内管有外齿，套在一起。使用时在传递旋转扭矩的同时，在长度方向可以伸缩。



   4、材质：40Cr



   5、热处理。淬火 表面硬度HRC45--50。

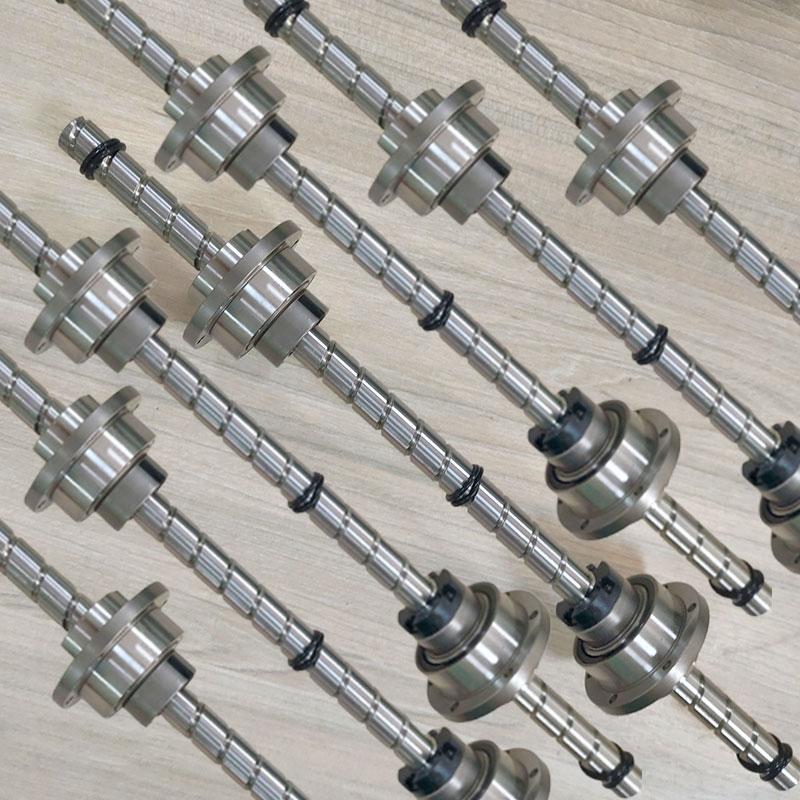

   台湾TBI旋转式滚珠丝杆花键RSSY01616,直径为16mm，螺杆螺母对称安装孔的距离为25mm螺杆螺母对称安装孔的距离为32mm。TBI花键轴是根据其外观来命名的,在轴的外表有纵向的键槽，套在轴上的旋转件也有对应的键槽，可保持跟轴同步旋转。TBI滚珠丝杆是一种对精度要求很高的产品。



型号

轴 径 d

导 程 I

珠 径 Da

珠 圈 数

支承轴承 额定负荷

螺帽尺寸

滚珠螺帽 额定负荷

Ca （kgf）

Coa （kgf）

D

A

B

L

C

E

J

K

P

X

W

Y

Ca （kgf）

Coa （kgf）

RSSY (RFSY) 01616

16

16

2.778

1.8x2

730

1484

-0.009 48 -0.025

64

±0 36 -0.025

45

32

10

6

21

56

4.5

25

M4

1073

2551





型号

轴 径 d

通孔 直径 d1

滚 珠 列

支承轴承 额定负荷

花键轴承套尺寸

滚珠螺帽 额定负荷

Ca （kgf）

Coa （kgf）

D1

A1

B1

L1

C1

E1

J1

K1

P1

X1

W1

Y1

Ca （kgf）

Coa （kgf）

RSSY (RLSF) 01616

16

8

2

730

1484

-0.009 48 -0.025

64

±0 36 -0.025

50

31

10

6

21

56

4.5

30

M4

545

849





TBI滚珠丝杠RSSY01616原理





   1、按照国标GB/T17587.3-1998及应用实例，滚珠丝杠（已基本取代梯形丝杆，俗称丝杆）是用来将旋转运动转化为直线运动；或将直线运动转化为旋转运动的执行元件，并具有传动效率高，定位准确等



   2、当滚珠丝杠RSSY01616作为主动体时，螺母就会随丝杆的转动角度按照对应规格的导程转化成直线运动，被动工件可以通过螺母座和螺母连接，从而实现对应的直线运动。


TBI花键轴RSSY01616简介



   1、作用：TBI花键轴是机械传动一种，和平键、半圆键、斜键作用一样，都是传递机械扭矩的.



   2、结构：在TBI滚珠花键轴的外表有纵向的键槽，套在轴上的旋转件也有对应的键槽，可保持跟轴同步旋转。在旋转的同时，有的还可以在轴上作纵向滑动，如变速箱换档齿轮等。



   3、应用举例：TBI滚珠花键在制动器、转向机构。 还有一种是可伸缩的轴，由内外管组成，外管有内齿，内管有外齿，套在一起。使用时在传递旋转扭矩的同时，在长度方向可以伸缩。



   4、材质：40Cr



   5、热处理。淬火 表面硬度HRC45--50。



   台湾TBI旋转式滚珠丝杆花键RSSY01616,直径为16mm，螺杆螺母对称安装孔的距离为25mm螺杆螺母对称安装孔的距离为32mm。TBI花键轴是根据其外观来命名的,在轴的外表有纵向的键槽，套在轴上的旋转件也有对应的键槽，可保持跟轴同步旋转。TBI滚珠丝杆是一种对精度要求很高的产品。

台湾TBI旋转花键系列型号
RSSY01616
RSLY01616
RSSY02020
RSLY02020
RSSY02525
RSLY02525
RSSY03232
RSLY03232
RSSY04040
RSLY04040
