1、应用概述：

有机挥发物VOC气体报警器（AML-VOC02）是一款采用模块化设计、具有智能化传感器检测技术、整体隔爆结构、固定安装方式的有毒有害气体检测仪。采用原装进口智能化气体传感器，是一款可对VOC气体进行连续在线监测的智能化高性能检测仪器。探测器整体隔爆结构，灵敏度及精度高。探测器通过气体报警控制器及监控管理软件在电脑上可以实现实时浓度显示，也可以通过选配的无线模块将实时的监测数据和报警状态传到安全控制中心。可广泛应用于石油石化、冶金、环保、燃气、消防、市政、化工、船舶、电力、过程控制、污水处理、应急救援监测等各个行业。

标准配置为带点阵LCD 工业液晶显示、RS485 数字信号输出，可选配置为可编程开关量输出等模块，根据用户需求提供定制化产品，还支持输出信号微调等功能，方便系统组网及维护。可检测VOC、PH3、NH3、ETO 等多种有毒有害气体。同时我司有机挥发物VOC气体报警器销往：河北省、山东省、湖北省、江西省等全国各地.

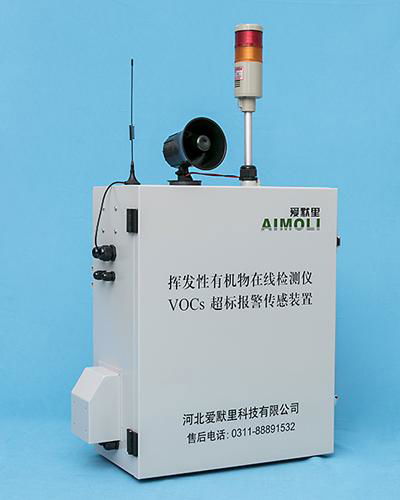

AML-VOC02报警器配置：

气体探测器主机

声光报警器

安装支架

GPRS 无线模块

室外防水型电源适配器



2、功能特点

针对有明确排放物质限值的企业提供多级多参数阶梯预警报警限值

产品符合河北地标、山东地标、陕西地标、北京地标、天津地标中工业企业VOCs排放控制标准；

无线采用GPRS（送SIM卡和流量），数据自动传输到环境监测部门；

TFT-LCD工业屏实时显示检测的VOC、SO2、NO2等各组分的浓度值，操作简单，界面明快，方便快捷；

超出自动留样，超出报警浓度自动将样本保存至苏玛罐或气袋中，便于后续实验室精确分析；

采用的进口光离子化检测器，是国际公认的VOCs检测器；

气体报警控制器24小时实时检测VOC气体的浓度值,当浓度值达到或超出报警点时,控制器立即发出声光报警并驱动排风或电磁阀等其他外设动作，防止爆炸、火灾、中毒事故的发生；

可选防爆型设计，可安装在防爆区域，安全可靠；

系统采用全热法，从探头采样到分析全程高温，保证监测数据准确可靠；

具备自动吹扫功能，可自动去除滤芯表面的粉尘，延长滤芯使用寿命；

具备自动校准功能，无需值守，最大限度减少维护量；

可扩展选配测量温压流湿测量仪，准确采样温压流湿参数，分析固定源VOCs时日月排放总量；

可存储超同行两倍的检测数据，历史数据即时查询，且可U盘导出，以方便分析厂区排放数据；

远程监控，可远程控制检测仪器，可在中心平台操作仪器；

M-BUS信号输出或RS485数字输出，可上传DCS、PLC系统；

可扩展测量收集处理装置开关运行状态；

产品符合国家标准GB16297-1996大气污染物综合排放标准，

GB13223-2011火电厂大气污染物排放标准；

地方标准天津DB12/524-2014工业企业挥发性有机物排放控制标准，

河北DB13/2322-2016工业企业VOCS排放控制标准，

山东DB37/2801.3-2017挥发性有机物排放标准，

陕西DB61/T1061-2017挥发性有机物排放控制标准；

执行企业标准Q/AML28-2017 VOCS超标报警传感装置（挥发性有机物在线检测仪）；

设备安装、联网等按照《上海市固定污染源非甲烷总烃在线监测系统安装及联网技术要求（试行）》和广州省《固定污染源 挥发性有机物排放连续自动监测系统 光离子化检测器（PID）法技术要求》。



3、技术指标

产品名称	有机挥发物VOC气体报警器
产品型号	AML-VOC02型
检测气体	挥发性有机物（VOC），如苯、甲苯、二甲苯、苯乙烯、萘、酮类、氨和胺类等
检测原理	PID光学原理、热导原理可选
测量范围	0～2ppm、0～20ppm、0～100ppm、0～200ppm、0～1000ppm、0～2000ppm、0～10000ppm可选
分 辨 率	0.01ppm（0～100ppm）；0.1ppm（0～1000ppm）；1ppm（1000ppm及以上）
采样方式	自由扩散式——自由扩散式的检测方式
	吸气式—内置气泵，实现泵吸式的检测方式（气泵选配）
安装方式	壁挂式；管道式（插管式，管道式外螺纹、可焊接）
示值误差	≤±3% FS（更高精度要求根据传感器性能）
重 复 性	≤±1%
零点漂移	≤±1%（FS/年）
响应时间	≤20秒（T90），（更高要求根据传感器性能）
恢复时间	≤30秒 （更高要求根据传感器性能）
供电电源	12VDC
功    率	≤2.5 W
环境压力	86kPa～106kPa
环境温度	-20℃～+55℃
环境湿度	10%～95%RH（无凝露）
输出信号	可连接各种报警控制器、PLC、DCS 等各种控制系统 RS-485数字信号输出 4组继电器高低段报警开关量输出 电压信号输出： 0-5V、0-10V信号输出（选配）
信号传输 方式	四芯屏蔽电缆传输：最远可传输1500米 可选网口TCP/IP传输、光纤传输、短距离无线传输、GPRS无线传输，可带短信提醒通知功能（选配）；
报警方式	声光报警，可选配声光报警器，报警声音：< 90分贝
报警点设置	A1报警值、A2报警值；可单独设置TWA报警值、STEL报警值
显示屏	工业屏
直接读数	测量值，最大值、最小值
数据记录	自动存储数据，存储间隔可自定义，可连续存储30万组带日期时间数据，选配TF存储卡，可存储1000万组以上数据；
数据下载	支持U盘导出测量数据
校准	2级至16级以上的目标点校准功能，可设置校准标定值，一键调零
尺寸	高210mm×宽175mm×厚85mm
重量	约1 Kg （铝合金壳体）
执行标准	Q/AML28-2017 VOCS超标报警传感装置（挥发性有机物在线检测仪）
质量保证	质保期壹年，保修期内免费维修。
