产品概述

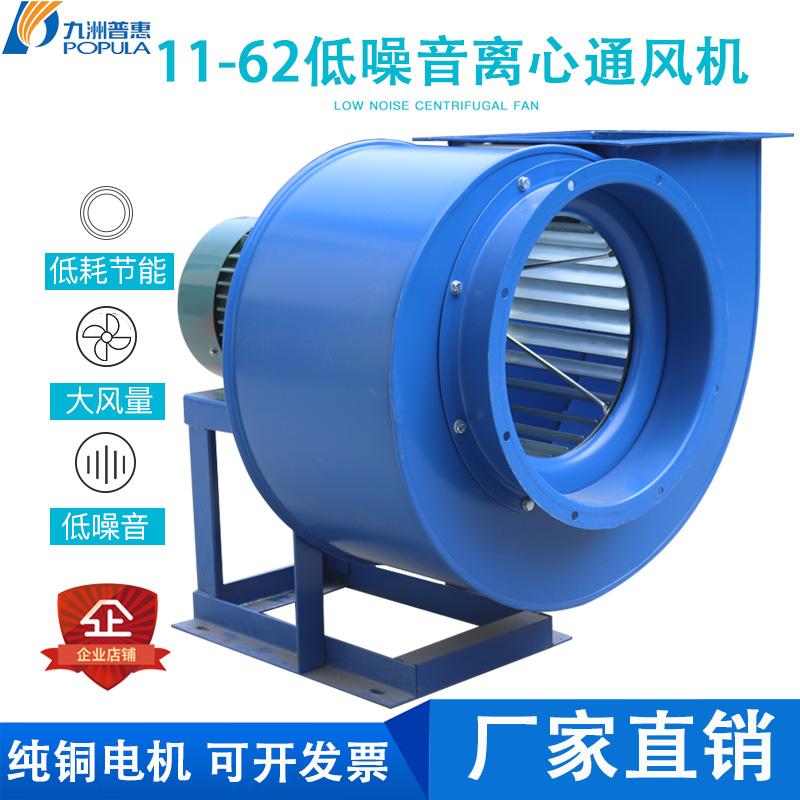

11-62系列多翼式低噪声离心通风机是我厂为适应我国日益发展的空调机组、净化工业等场合通风换气而设计开发的新型高效节能、变转速、低噪声离心通风机。该风机结构新颖紧凑、振动小、使用调节方便,广泛用于空调机组配套、厂矿企业及公共场所的通风换气,既可用作送入新风,又可用作气体输出。输送的介质为空气或其它不自燃的对人体无害的气体,介质中不含粘性物质,温度≤80℃,尘土及硬度颗粒物不大于150mg/m3。

风机的形式

11-62系列风机设计有A式和E式两种型式。其中A式(电机直联、单进风)有N2.8、3、3.5、4、5、6、6.5、7共八种机号:E式(皮带传动)有N3、3.5、4、5、6、65、7、7.5、8共九种机号。风机可制成右旋和左旋两种型式。从电机端正视,叶轮顺时针旋转为右旋风机,以“右”表示;反之为“左”。风机的出风口位置可制成0°、90°、180°,订货时请注明。

风机的结构

本风机主要由进风口、叶轮、机売、电机等组成。

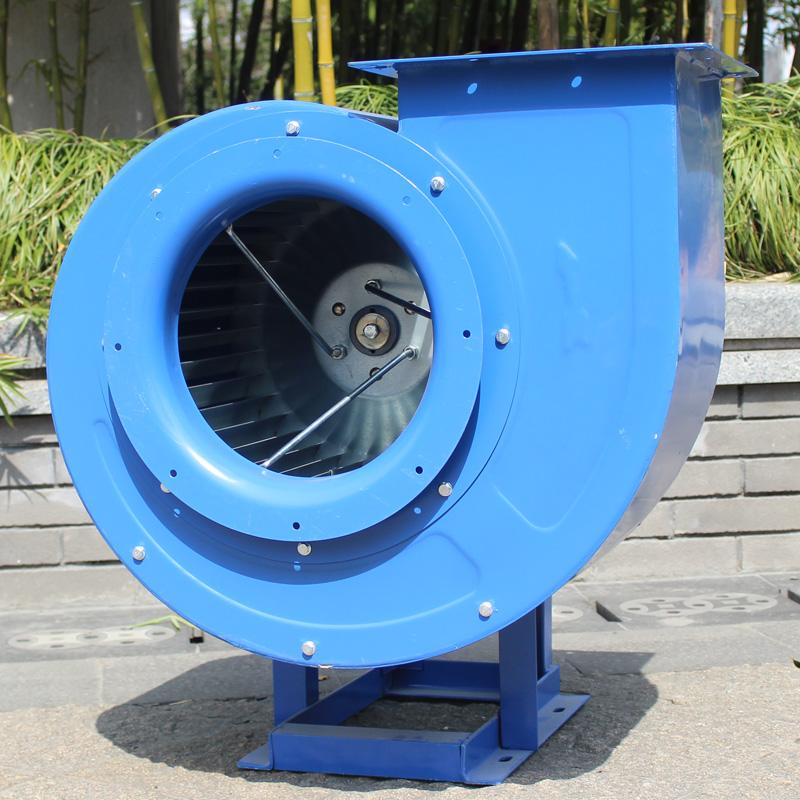

叶轮:采用钢板制作,由40-86个圆弧形叶片与轮盘和轮盖铆接而成,并经静、动平衡校正,具有良好的空气动力性能,噪声低、运转平稳。

机壳:采用优质钢板焊接成整体结构,机壳蜗舌部采用新型消声结构,具有良好的消声效果。机売可根据用户的要求采用不锈钢制作。

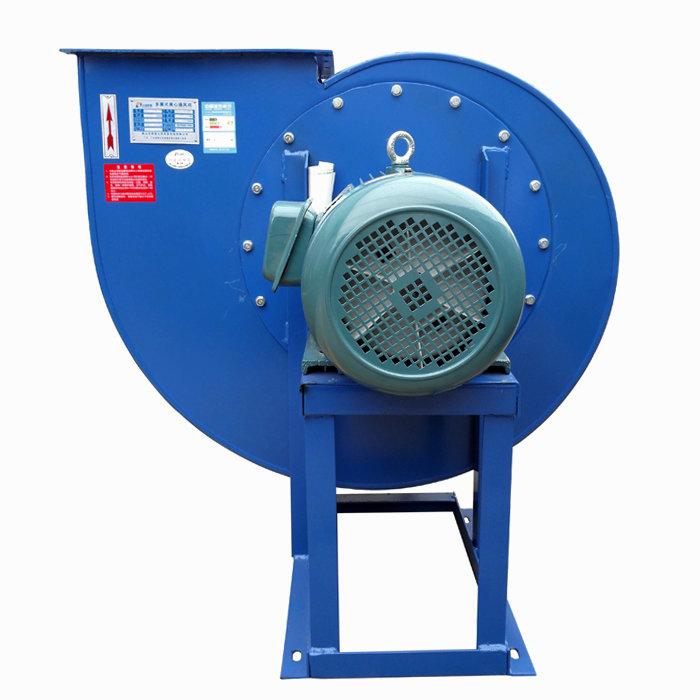

电机:A型采用电机直联式驱动,E型采用外沟球面万向轴承和皮带传动,最大限度地降低了噪声。

安装与维护

(1)安装:按图所示尺寸与位置安装,机売内不应该有遗留的杂物,保持风机的水平度,风机与地基的结合面、进出气管道与风机的连接均应调整使其自然吻合,不得强行连接,不应将管道的重量加到风机上,并保证风机的水平位置。

(2)运转:风机安装后,经检验合格方可进行试运转,风机试运转应在无载荷(将进气侧闸门全部关闭)的情况下进行,视运行情况逐步转入满载荷(即将进气侧间门全部打开)运行,新安装或修理好的风机在满载荷下试运转不得少于2小时。

(3)维护:风机的维护必须在停车时进行,以确保人员及设备安全;修理好的风机必须进行试运转方可投入运行定期清除风机内部积灰、污垢等杂质,如风机用于厨房抽油烟或漆等场合应经常清洗叶轮,一般情况下60天内要清洗一次,否则会引起叶轮超负载而烧坏电机和影响风量。
