一、检查接线

1.1 主电源线、电机电枢线是否牢固。 用手轻拉，扭动接线端，接线端子不掉下来或转动为好。

1.2 控制电源电压是否为 380V。 用万用表分别测量三相中的两相线电压，是否为 380V（不超过 400V） ，是否缺相。

1.3 控制端子接线不能超过 24V。 用万用表测量控制电源是否对地 24V，注意正负极别接反。

1.4 主电源与控制电源相位是否*。 用万用表交流电压档，测量主电源与控制电源的 U，V，W 相的相序是否*。

1.5 所有接线是否对地短路。 三相交流进线之间，直流母线之间，电机电枢、励磁线圈与电机外壳之间是否短路。

二、记录电机参数   调试前，要记录以下参数：电机额定电枢电压、额定电枢电流、额定励磁电流、电机转速(基速及速)、测速机速度及反馈电压、光电编码器的每转脉冲数和电源电压。

三、检查跳线

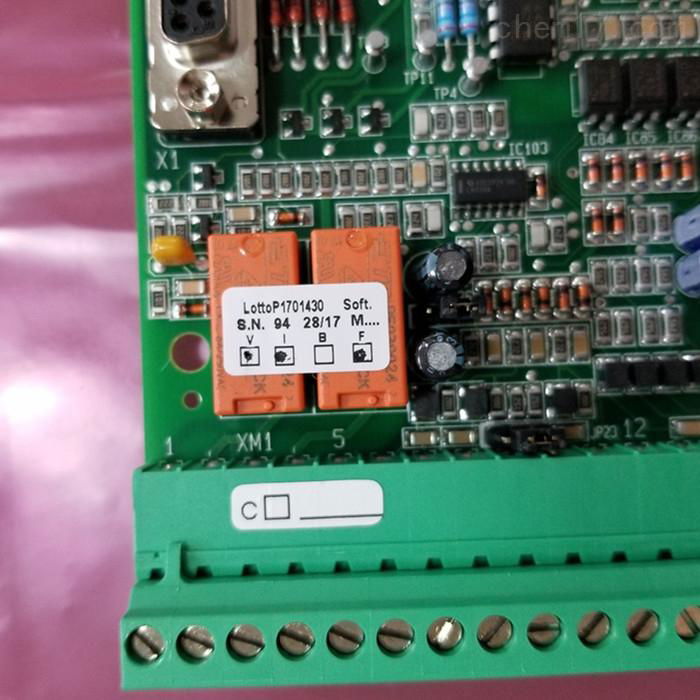

3.1 C 控制板上跳线检查（详见说明书 C3-20 页） C3主要查看 C 板上的跳线设置，是否与当前的应用环境相*，共 50 个跳线详见说明书仔细核对。 重点检查 JP8-9-10-11-12,JP15-16-17,JP25。

3.2 内置磁场控制板跳线检查（详见说明书 C3-7 页） C3按励磁电流量程调整电流互感器附近的四个支架上的封线。 调整跳线 JP2 选择励磁电流反馈信号量 程。调整跳线 JP1 选择励磁电流给定源。选择位置 B 为给定来自 C 板控制信号。

四、接通控制电源

4.1 接通控制电源前, 应保持控制端子中 XM1-13,14,15,16,17,18,19,20,21 未接通+24V，主电源和励 磁电源保持断开。

4.2 接通后, 操作器七段 LED 显示器显示为 P.1，C 控制板上绿色信号指示灯 DL3 亮，表示控制电源正 常，操作器数码管显示 P.1，液晶屏显示 PROTECTION Ext_P。

1北京欣整锐创电气有限公司设备设有维修部，主要维修安萨尔多、ABB、西门子、欧陆590/派克等品牌的直流调速器、变频器、电路板、PLC、触摸屏等工控设备。

对于安萨尔多直流调速器的维修，公司配件齐全，且有专业负责维修、研制安萨尔多相关产品的技术人员，而且具备10年以上从业经验，他们技术精湛，服务热情。

供应安萨尔多ASIRobicon(ANSALDO) SPDM直流调速器电源板（P板）

供应安萨尔多ASIRobicon(ANSALDO) SPDM直流调速器内部励磁板

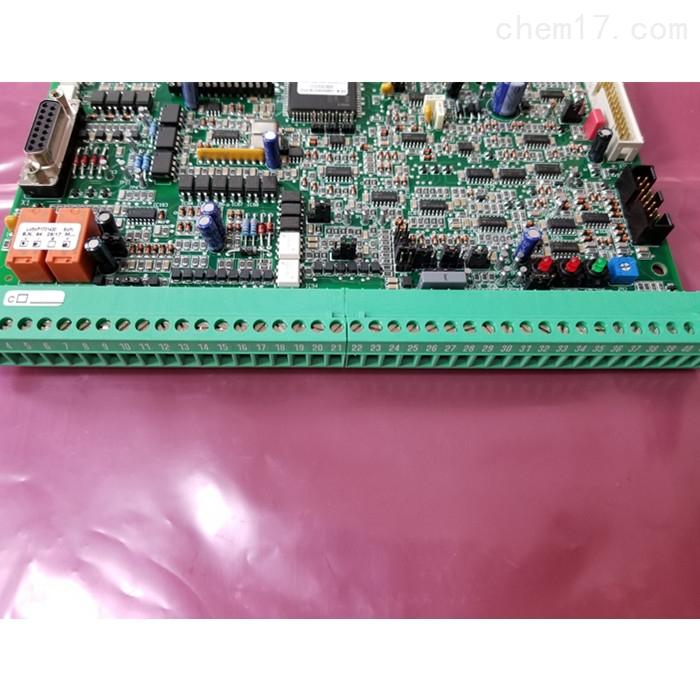

供应安萨尔多ASIRobicon(ANSALDO) SPDM直流调速器主板（C板）
