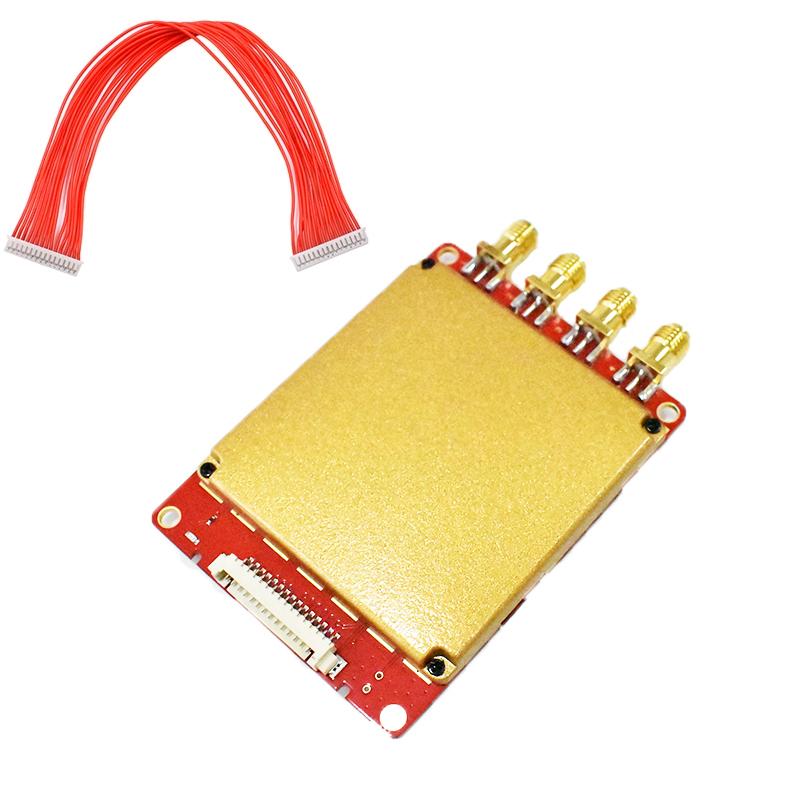

产品型号(订购代码)

RM-64

性 能 指 标

频率范围

840-960MHz(随国家或地区不同可以调整)

调频方式

广谱调频(FHSS)或定频,可软件设置

射频输出

0-33dBm;50欧负载

输出功率精度

+/- 1dB

输出功率平坦度

+/- 0.2dB

天线数量

4个SMA天线接口

通讯接口

TTL Uart接口

通信速率

串口速率9600～115200bps

可靠的固件升级

可扩展的升级机制

通用输入/输出(GPIO)

4路GPIO接口（2输入2输出）

标签RSSI

支持

天线连接保护

支持

环境温度监测

支持

标 签 操 作 性 能

读取距离

8dbi天线配置,典型读取距离15-30米(和标签性能有关)

空中接口协议

ISO18000-6C(EPC Class1 Gen2)/ ISO18000-6B

最大接收灵敏度

-85dBm; 最大返回损耗10dBm

盘存标签峰值速度

>700张/秒

标签缓存区

 1000张标签 @ 96 bit EPC

机 械 电 气 性 能

工作电压

 3.7V-5 V

待机状态电流

<50mA (EN 脚高电平)

睡眠状态电流

 <100uA (EN 脚低电平)

工作电流

1.2A  +/-10%

重量

0.05KG

湿度

5% to 95%, 非凝结

散热方式

 外置散热片空气冷却

工作温度

-20ºC to 55ºC

存储温度

-20°C to 85°C

通用输入输出接口

序号

符号

描述

1

GND

同时接地

2

GND

同时接地

3

3.7V – 5V DC

同时接电源

4

3.7V – 5V DC

同时接电源

5

GPIO 3

输出

6

GPIO 4

输出

7

GPIO 1

输入

8

蜂鸣器

已驱动，可输出电流 > 50mA

9

UART_RXD

TTL 电平

10

UART_TXD

TTL 电平

11

USB_DM

仅供测试

12

USB_DP

仅供测试

13

GPIO 2

输入

14

EN

高电平使能

15

GPIO 5

RS-485 方向控制

天线接口(SMA Male)

序号

符号

描述

1

ANT1

天线1

2

ANT2

天线2

3

ANT3

天线3

4

ANT4

天线4
