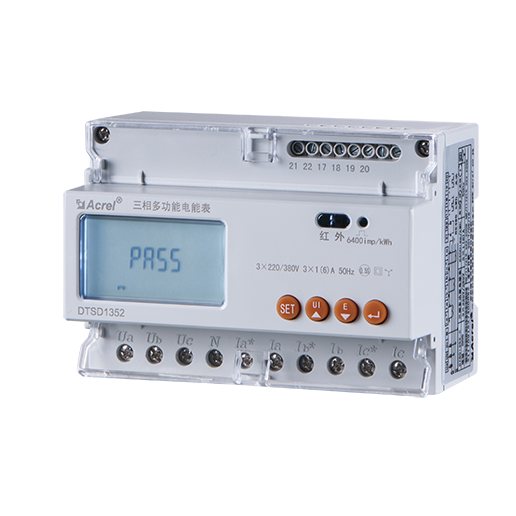

型号: | DTSD1352-C |
---|---|
品牌: | 安科瑞电气 |
原产地: | 中国 |
类别: | 电子、电力 / 仪器、仪表 / 电工仪器仪表 |
标签︰ | 导轨表 , 三相电能表 , 安科瑞电能表 |
单价: |
¥616
/ 件
|
最少订量: | 1 件 |
1、概述
DDS/DDSD/DTSD系列电子式电能表采用LCD显示,除DDS1352外均可进行时钟、费率时段等参数设置,并具有电能脉冲输出功能;可用RS485通讯接口与上位机实现数据交换,极大地方便了用电自动化管理。该系列电能表具有体积小巧、精度高、可靠性好、安装方便等优点。产品符合国家标准GB/T17215.321-2008和企业标准Q31/0114000129C035-2017《导轨式安装电能表企业标准》的要求。
2、型号说明
DDS1352:
DDSD1352/DTSD1352:
注:DDSD1352只有-C和-F两种副功能可选。
3、技术指标
技术参数 |
型号 |
|||
DDS1352 |
DDSD1352 |
DTSD1352 |
||
电压输入 |
额定电压 |
220V |
3×57.7/100 3×220/380V 3×100V 3×380V |
|
参比频率 |
50Hz |
|||
功耗 |
<10VA(单相) |
|||
电流 |
输入电流 |
10(60)A |
3×1(6)A 3×10(80)A |
|
起动电流 |
0.004Ib |
直接接入:0.004Ib 经互感器接入:0.001In |
||
功耗 |
<4VA(单路额定电流) |
<1VA(单路额定电流) |
||
测量性能 |
符合标准 |
GB/T 17215.321-2008 |
GB/T 17215.322-2008 |
|
有功电能精度 |
1级 |
0.5S级 |
||
脉冲 |
脉冲宽度 |
80±20ms |
||
脉冲常数 |
3200imp/kWh |
1600imp/kWh |
400imp/kWh 6400imp/kWh |
|
通讯 |
红外通讯 |
无 |
1200波特率、偶校验 |
|
接口 |
RS485(A+、B-) |
|||
介质 |
屏蔽双绞线 |
|||
协议 |
MODBUS-RTU和DL/T645 |
|||
外形尺寸 |
长×宽×高(mm) |
18×88×70 |
36×88×70 |
127×88×70 |
环境 |
温度 |
工作温度:-25℃~55℃存储温度:-40℃~70℃ |
||
湿度 |
≤95%(无凝露) |
|||
海拔 |
<2000m |
4、产品功能
DTSD1352:
功能 |
功能说明 |
DTSD1352-H |
电能计量 |
有功电能计量(正、反向) |
■ |
无功电能计量(正、反向) |
■ |
|
A、B、C分相正向有功电能 |
■ |
|
电量测量 |
U、I |
■ |
P、Q、S、PF、F |
■ |
|
谐波测量 |
2~31次谐波电压电流 |
□ |
LCD显示 |
8位段式LCD显示、背光显示 |
■ |
按键编程 |
4按键可编程通信、变比等参数 |
■ |
脉冲输出 |
有功脉冲输出 |
■ |
无功脉冲输出 |
□ |
|
时钟脉冲输出 |
□ |
|
LED报警 |
失压、过压报警 |
■ |
复费率及 附带功能 |
有源开关量输入 |
□ |
开关量输出 |
□ |
|
支持4个时区、2个时段表、 14个日时段、4个费率 |
□ |
|
最大需量及发生时间 |
□ |
|
上48月、上90日历史冻结数据 |
□ |
|
日期、时间 |
□ |
|
通讯 |
红外通讯 |
■ |
第一路通讯:RS485接口, 同时支持Modbus、DL/T645 |
□ |
|
第二路通讯:RS485接口, 同时支持Modbus、DL/T645 |
□ |
|
测温 |
支持3外置NTC测温 |
□ |
(■:标配;□:可选)
DDS1352、DDSD1352:
功能 |
功能说明 |
DDSD1352 |
DDS1352 |
电能计量 |
总电能计量(反向计入正向) |
■ |
■ |
3个月历史电能数据冻结存储 |
□ |
无 |
|
电量测量 |
U、I 、P、Q、S、PF、F测量 |
■ |
■ |
LCD显示 |
8位段式LCD显示 |
■ |
■ |
按键编程 |
3按键可编程设置密码、通讯地址、波特率、复费率和通讯协议。 |
■ |
无 |
脉冲输出 |
有功电能脉冲输出 |
■ |
无 |
复费率 |
4个时区、2个时段表、14个日时段、4个费率 |
□ |
无 |
通讯 |
RS485接口,MODBUS-RTU、DL/T645-97 、DL/T645-07协议 |
□ |
□ |
红外通讯 |
■ |
无 |
(■:标配;□:可选)
5、接线端子
DDS1352
DDSD1352
DTSD1352
