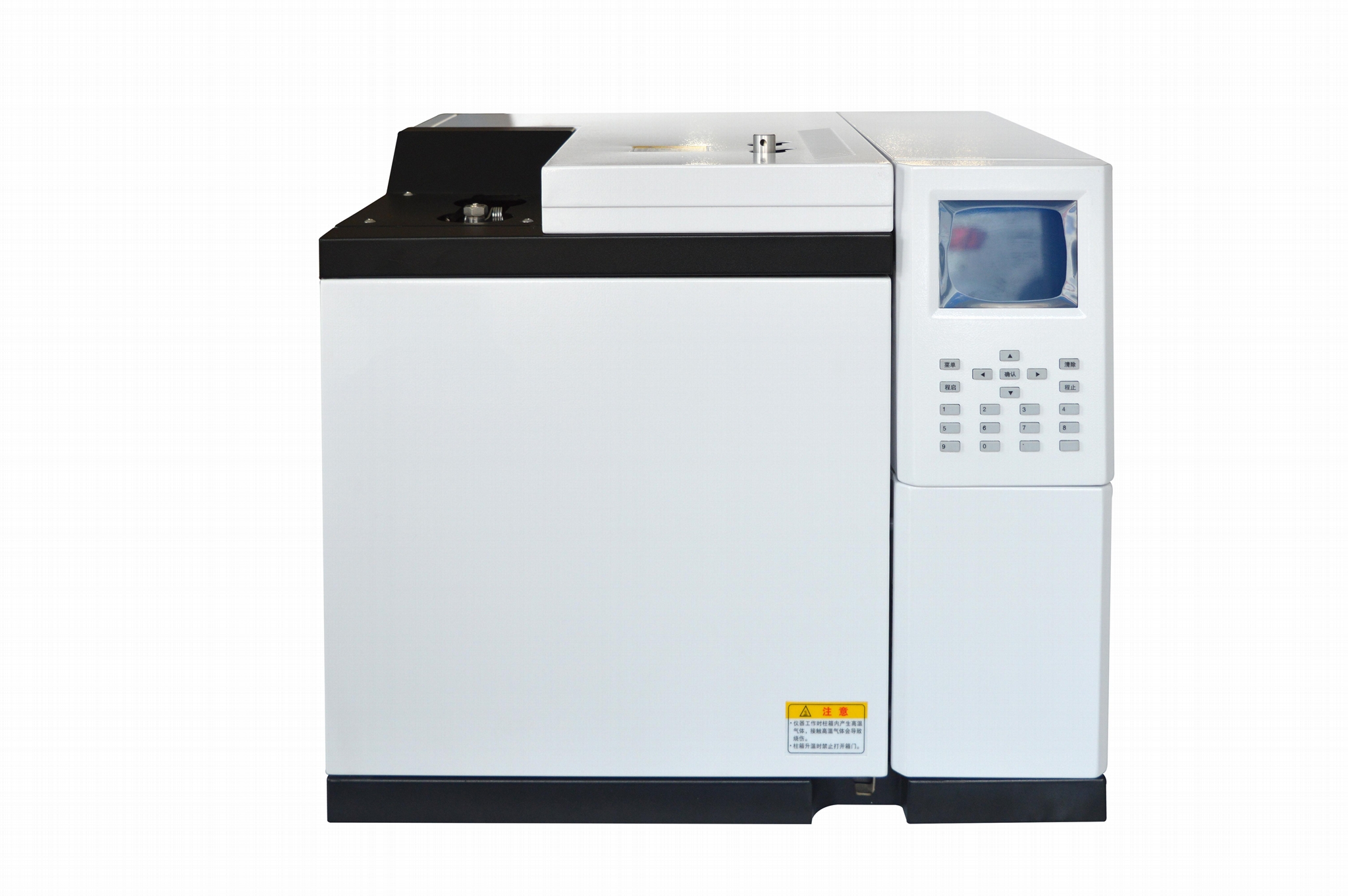

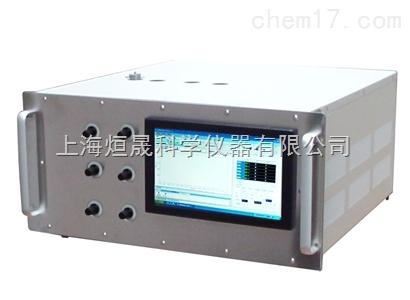

GC-7890气相色谱仪（电力系统专用）

本仪器采用LCD中文大屏幕显示器，全微机控制系统的新型色谱仪器。该仪器具有掉电保护、超温保护、断气保护、开机自检故障诊断提示功能。

 GC-7890SD电力系统专用气相色谱仪气路流程设计，符合GB/T17623-1998《绝缘油中溶解气体组分含量的气相色谱测定法》、GB/T7252-2001《变压器油中溶解气体分析和判断导则》、DL/T 722-2000《变压器油中溶解气体分析和判断导则》中的指标要求，同时具有更高灵敏度和精度。采用双柱并联，三检测器（FIDI、TCD、甲烷转化炉FIDII）流程，实现一次进样完成绝缘油中溶解气体组分(包括氢气、氧气、甲烷、乙烯、乙烷、乙炔、一氧化碳和二氧化碳)含量的全分析。广泛应用于供电局、发电厂冲油电器（包括变压器、电抗器、电流互感器、电压互感器、充电套管、气体继电器）等发、供电企业，判断运行中的充油电器是否存在潜伏性的过热、放电等故障，以保障电网安全有效运行的有效手段，

也是充油电器制造厂家对其设备进行出厂检验的必要手段。





主要技术指标：

●320×240图形大屏幕实现中、英文显示，参数设置简单直观；

●完善的自诊断功能，能使用户方便的检查故障部位和故障类型；

●可靠的抗干扰系统，出现电源波动或瞬间断电等情况都不会影响仪器正常工作；

●完善的温度过热保护及铂电阻开路、短路报警功能，保证温度不失控；

●载气压力监视系统，实现保护色谱柱、TCD、ECD的功能；

●采用先进的FLASH记忆系统，使得数据保护不再受困于电池的失效；

●高稳定、高灵敏的微电流放大技术使FID检测限显著提高；

●新型的热导检测器灵敏度更高；

●仪器可选配内置AD转换电路，直接数字输出色谱信号；

●仪器可选配XS-H2000工作站，实现在PC上完成控制与分析的全部工作；

●仪器气路系统可选配电子流量显示；

●新型的气路控制阀件，保证分析参数的重复性；

●毛细管系统具有分流和分流/不分流进样方式；

●后开门技术实现近室温工作，9阶程序升温；

●仪器可选配手动/自动FID,FPD点火装置

主要技术指标：

1、 氢火焰离子化检测器(FID)：

圆筒型收集极结构设计，石英喷嘴，响应极高

检测限：≤8×10-12g／s(正十六烷/异辛烷)

基线噪声：≤2×10-13A

基线漂移：≤2×10-12A/30min

线性：≥106

自动点火

稳定时间：十分钟

2、热导检测器(TCD)：

采用半扩散式结构

电源采用恒流控制方式

灵敏度：≥4000mV·ml／mg(正十六烷/异辛烷)。

基线噪声：≤20μV。

基线漂移：≤100μV/30min。

线性： ≧104

3、大屏幕LCD液晶显示：

清晰显示各路温度的设定值，实测值和保护值

实时显示仪器状态

触摸式键盘，菜单式操作

可通过键盘点火并通桥流

4. 定量重复性:RSD≤3%



• 定性重复性:RSD≤1%



6.最小检测浓度：

检测组分	H2	O2	CO	CO2	CH4	C2H6	C2H4	C2H2
检测浓度	5ppm	5ppm	2ppm	2ppm	0.1ppm	0.1ppm	0.1ppm	0.1ppm



实 验 报 告





进样时间：2016年09月23日，15时20分30秒，

打印时间：2015年09月23日，15时52分30秒

取样日期：

取样地点：

设备名称：

取样部位：





打开的谱图文件：C:\XS-H2000InsulationOil\program\018.hw



──────────────────────────────────────────

序号   保留时间 名称       浓度       校正因子     峰面积      峰高      理论塔板数

───────────────────────────────────────── ─

1      0.119    氢         1970.67    0.0328907    60844       41149     152

2      0.614    一氧化碳   541.97     0.000178501  2918105     322755    108

3      3.853    二氧化碳   1845.66    0.00019909   5197400     132500    225

4      5.102    甲烷       114.24     0.000195157  453316      220942    144270

5      5.994    乙烯       240.21     0.000146577  717084      172962    48777

6      6.233    乙烷       315.36     0.000135169  761025      146221    33470

7      6.731    乙炔       100.60     0.00012591   383623      62007     27619

──────────────────────────────────────────





总烃浓度：770.41

三比值编码：110

故障类型判断：电弧放电

故障实例：线圈匝间、层间短路，相间闪络、分接头引线间油隙闪络、引线对箱壳放电、线圈熔断、分接开关飞弧、因环路电流引起电弧、引线对其他接地体放电等





仪器配置清单：

名称	配置	数量	厂家
气相色谱仪	GC-7890主机	1台	上海烜晟
检测器	FID检测器	2套	上海烜晟
	TCD检测器	1套	上海烜晟
	转化炉	1套	上海烜晟
色谱柱	不锈钢填充柱（变压器油专用）	2根	上海烜晟
工作站	XS-H2000双通道	1套	上海烜晟
标气	氢气、甲烷、乙烯、乙烷、乙炔、一氧化碳、二氧化	1瓶	上海
气源	SN-300氮气发生器	1台	上海烜晟
	SH-300氢气发生器	1台	上海烜晟
	SA-3L空气发生器	1台	上海烜晟
震荡仪	ZD-701多功能震荡仪	1台	上海烜晟
启动工具包	双向针头、卡套、小胶帽、注射器、标气取样阀	1套	上海烜晟
电脑、打印机		1套	自备





















上海烜晟科学仪器有限公司

售后服务承诺书



在您的支持和信任之下，为保障您的利益，使您得到更好更优质的服务，我公司在此做出如下承诺：

    1、安装调试：我公司负责免费安装调试、培训操作人员，并免费为用户提供技术支持，包括色谱仪硬件所需技能、软件升级、校验方法等，直到用户分析使用人员能独立操作为止。



　　2、产品保修：我公司出售的所有产品保修期为一年，保修期内免费上门维修，(人为因素或不可抗拒的自然现象所引起的故障或破坏除外)。保修期满后提供有偿服务(收取一定的成本费用)。



　　3、故障响应：我公司承诺，对客户的电话，我方2小时内做出反应，在接到报修通知后，两个工作日内赶到现场并解决问题。



　　4、售后技术服务：提供及时、完善的技术及商务咨询;提供完备的技术资料;提供终身免费的技术支持及使用指导服务;用户可以通过售后电话咨询有关技术问题，并得到明确的解决方案。售后服务电话:021-67881108



　　5、在保修期内，以下情况将实行有偿维修服务：



　　(1)由于人为或不可抗拒的自然现象而发生的损坏;



　　(2)由于操作不当而造成的故障或损坏;



　　(3)由于对产品的改造、分解、组装而发生的故障或损坏。
