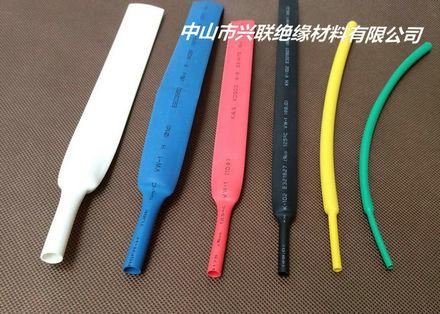

型号: | 环保阻燃型热收缩套管 |
---|---|
品牌: | 兴联 |
原产地: | 中国 |
类别: | 电子、电力 / 其它电力、电子 |
标签︰ | 电工电线电缆 , 绝缘保护2倍 , 热缩收缩套管 |
单价: |
¥0.2
/ 米
|
最少订量: | 1 米 |
特点
● 收缩比2:1 3:1
● 低温收缩
● 柔软、高阻然
● 优异的物理、化学及电学性能
● 不含氯化合物PCBs、PCPs及多溴联苯PBBs、多溴氧化联苯PBBOs、多溴联苯醚PBBEs、PBDEs等对环境有害的物质,符合欧洲RoHS环保指令及SONY SS00259标准的环保要求。
● 可提供多种规格及颜色
温度范围
● 连续使用温度:-55~125
● 最低起始收缩温度:70℃
● 最低完全收缩温度:110℃
认证/符合标准
UL224 E214175 125℃ 600V VW-1
CSA C22.2 210475 125℃ 600V VW-1
AMS-DTL-23053/5 class 1 and class3
性能指标
特性 |
项目 |
指标要求 |
测试方法 |
典型值 |
|
物理特性 |
轴向收缩率 |
5% max. |
ASTMD2671 |
≤5% |
|
同心度 |
70% min. |
ASTMD2671 |
≥70% |
||
抗张强度 |
10.4MPa min. |
ASTMD638 |
≥14.0MPa |
||
断裂伸长率 |
200% min |
ASTMD638 |
≥400% |
||
热冲击 |
无裂痕 |
ASTMD2671 |
通过 |
||
低温柔软性(–55℃,4小时) |
无裂痕 |
ASTMD2671 |
通过 |
||
热老化158℃,168小时 |
|||||
老化后抗张强度 |
初始值的70%以上 |
ASTMD638 |
≥90% |
||
老化后断裂伸长率 |
100% min. |
ASTMD638 |
≥300% |
||
电学特性 |
绝缘耐压和击穿 |
2500V,60sec,不击穿 |
UL224 |
通过 |
|
绝缘强度 |
19.7KV㎜ min. |
ASTMD2671 |
25KV/mm |
||
体积电阻率 |
1014Ω·㎝ min. |
ASTMD876 |
≥1014Ω·㎝ |
||
化学特性 |
铜腐蚀 |
无腐蚀 |
ASTMD2671 |
通过 |
|
铜稳定性 |
伸长率≥100% |
ASTMD2671 |
通过 |
||
阻燃性 |
VW﹣1 |
UL224 |
通过 |
||
规格尺寸
规 格
|
收缩前(mm) |
收缩后(mm) |
包 装
|
||
内 径 |
壁 厚 |
内 径
|
壁 厚
|
||
Φ0.8 |
1.0±0.2 |
0.15±0.05 |
0.5 |
0.25 |
200 |
Φ1.0 |
1.5±0.3 |
0.20±0.05 |
0.6 |
0.33 |
200 |
Φ1.5 |
2.0±0.3 |
0.20±0.05 |
0.75 |
0.36 |
200 |
Φ2.0 |
2.5±0.3 |
0.25±0.05 |
1.0 |
0.44 |
200 |
Φ2.5 |
3.0±0.3 |
0.25±0.05 |
1.25 |
0.44 |
200 |
Φ3.0 |
3.5±0.3 |
0.25±0.05 |
1.5 |
0.44 |
200 |
Φ3.5 |
4.0±0.3 |
0.25±0.05 |
1.75 |
0.44 |
200 |
Φ4.0 |
4.5±0.3 |
0.25±0.05 |
2.0 |
0.44 |
200 |
Φ4.5 |
5.0±0.3 |
0.25±0.05 |
2.25 |
0.44 |
200 |
Φ5.0 |
5.5±0.3 |
0.25±0.05 |
2.5 |
0.56 |
100 |
Φ6.0 |
6.5±0.3 |
0.28±0.05 |
3.0 |
0.56 |
100 |
Φ7.0 |
7.6±0.3 |
0.30±0.06 |
3.5 |
0.56 |
100 |
Φ8.0 |
8.6±0.3 |
0.30±0.06 |
4.0 |
0.56 |
100 |
Φ9.0 |
9.6±0.3 |
0.30±0.06 |
4.5 |
0.56 |
100 |
Φ10.0 |
10.7±0.4 |
0.30±0.06 |
5.0 |
0.56 |
100 |
Φ11.0 |
11.7±0.4 |
0.30±0.06 |
5.5 |
0.56 |
100 |
Φ12.0 |
12.7±0.4 |
0.30±0.06 |
6.0 |
0.56 |
100 |
Φ13.0 |
13.7±0.4 |
0.35±0.07 |
6.5 |
0.69 |
100 |
Φ14.0 |
14.7±0.4 |
0.35±0.07 |
7.0 |
0.69 |
100 |
Φ15.0 |
15.7±0.5 |
0.35±0.07 |
7.5 |
0.69 |
100 |
Φ16.0 |
16.7±0.5 |
0.35±0.07 |
8.0 |
0.69 |
100 |
Φ18.0 |
19.0±0.5 |
0.40±0.10 |
9.0 |
0.77 |
100 |
Φ20.0 |
21.0±0.5 |
0.40±0.10 |
10.0 |
0.77 |
50 |
