产品描述:



变频便携式工业X射线探伤机具有：

     X射线发生器体积小，阳极接地，风扇强迫冷却

    重量轻，携带方便，操作简单

    严格按1：1方式工作休息

    自动训练X射线发生器，查询曝光参数

    延时启动高压，保证操作者安全

    严格控制生产工艺，造型美观，结构合理

     波纹陶瓷管携带式X射线探伤机

     XXG-1605型、XXG-2005型、XXG-2505型、XXG-3005、XXG-3505型探伤机均为波纹陶瓷管辐射

    探伤机，其X射线管,采用电压高、功率大、体积小、性能稳定、寿命长的波纹陶

    瓷管，使X射线发生器体积更小，重量更轻，使用寿命更长，抗震方面更优。

    这是目前其他种类X射线探伤机所无法比拟的。

适用范围及设备主要参数

　　 X射线探伤机主要应用范围：对非金属、轻金属、铸造件、各种合金、压力容器等进行X射线无

损检测。主要检测焊接缺陷（裂纹、气孔、夹渣、未溶合、未焊透等）。



Technical parameters



 Output voltage range:100~200KV, Continuously adjustable

 Power supply:220±10% VAC, 50Hz

 Tube current: 5mA

 Focus spot size:1.0×5.0mm

 Beam angle:

    Cone target: 30*360°, Flat target: 25*360°

 Photography condition:

    Focus distance 600mm,exposal time 5 minters,double-surface lead intensifying.

 Transmission sensitivity: < 1.5%

 Film density: >1.5

 Max penetration (A3 steel) :

    Cone target: 24mm, Flat target: 27mm

 Generator weight: 31kg

 Generator dimension:290*290*615mm

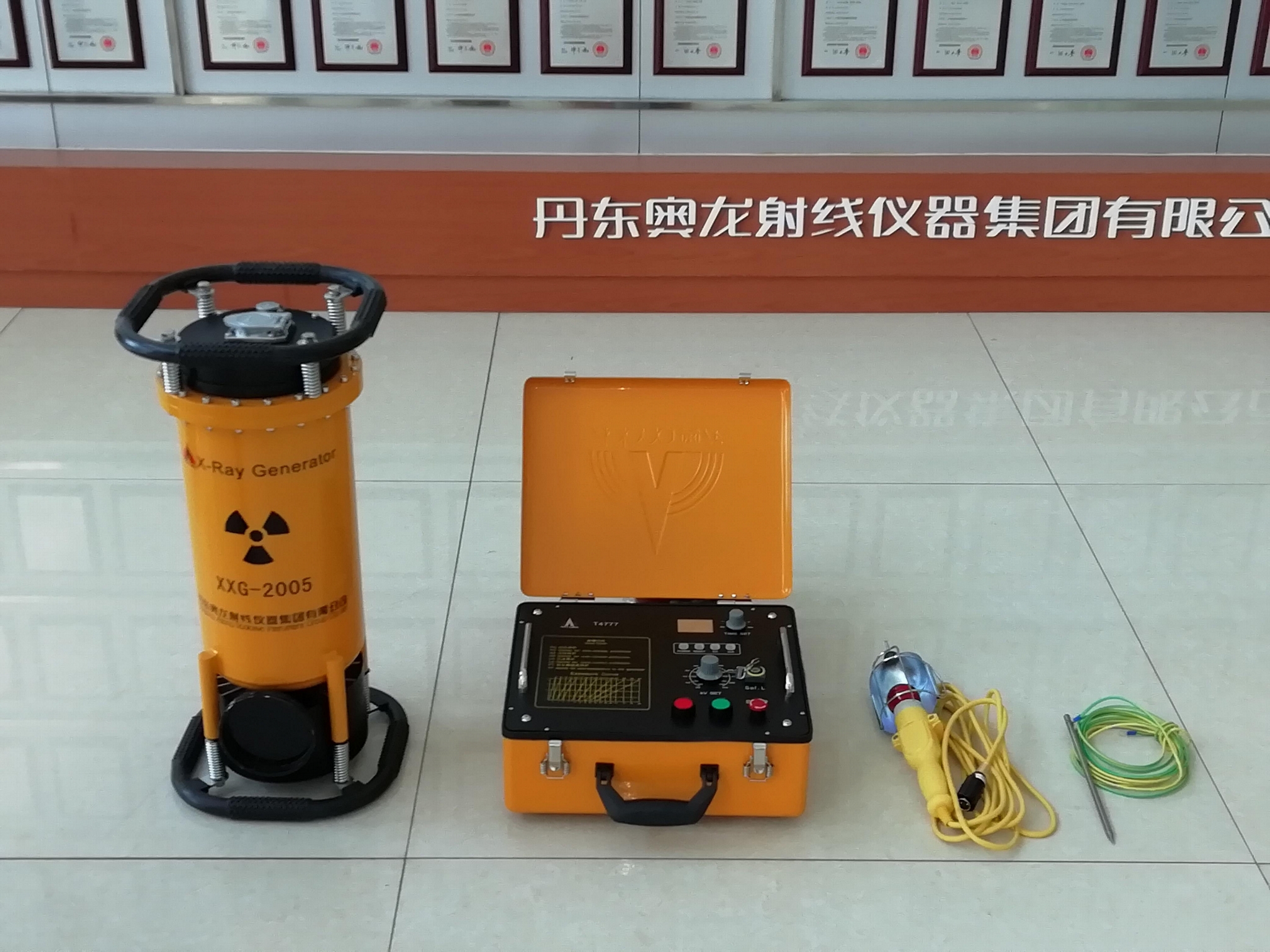

Main configuration

No.	Item	Specificaion	Qty
1	Panoramic ceramic X-ray tube	200KV, 5mA	1 set
2	Generator (included above tube)		1 set
3	Interconnection cable with two plugs	25m	1pcs
4	T4777 model Controller		1set
5	Power supply cable with one plug	10m	1pcs
6	Grounding cable	5m	1pcs
7	Accessories bag		1 set
